Измерения в Мультисим

Программа не может знать какой у тебя внешний делитель, на сколько он подавляет сигнал. Да, и к чему это? Децибелы это такие виртуальные попугаи в которых договорились измерять сигнал.
В отношении мощности: увеличение энергетической величины на 1 дБ означает её увеличение в ≈ 1,259 раза. Формула:
2ebe45305df211f83951a69021941e4e0d1bfbb0
Где
4fe66f611cc50979755f4a8cef1a9bc9614e968f
двух значений энергетической величины
b4dc73bf40314945ff376bd363916a738548d40a
, такой как мощность, энергия, плотность энергии и т. п., выраженное в децибелах.

Энергетические величины пропорциональны квадратам силовых величин, таких как звуковое давление, электрическое напряжение, сила электрического тока и т. п., поэтому отношение
4798154b115bee07772ec045e44b30bf1ea7d129
двух значений силовой величины
545fd099af8541605f7ee55f08225526be88ce57
, выраженное в децибелах, определяется по формуле:
7bb0f5089387976c853bc722503fcf3d5e9d1eeb

Отсюда следует, что увеличение силовой величины на 1 дБ означает её увеличение в ≈ 1,122 раза.

Для удобства можно применить такую формулу: изменение сигнала в 2 раза примерно равно изменению уровня на 3 дБ, в отношении мощности, энергии, плотности энергии и т. п.
В отношении звукового давления, электрического напряжения, силы электрического тока и т. п. изменение сигнала в 2 раза примерно равно изменению уровня на 6 дБ.

Phantomas написал(а):
Программа не может знать какой у тебя внешний делитель, на сколько он подавляет сигнал. Да, и к чему это?
Однако "удобно указывать" на картинке мощность в нагрузке, учитывая что спектр может быть снят с/при меньшей амплитудОЙ/е ;)
- ШУЧУ...

В подобных измерениях "от 0 дБ" качественным показателем является разница в дБ от уровня сигнала до уровня гармонических искажений.

Phantomas написал(а):
В подобных измерениях "от 0 дБ"
Этот относительный уровень, измеряющий в железе и на такой проге, потом на картинке может указать по своему усмотрению,
в отличии в Мулльтисиме это сделать невозможно (или очень трудно), по этому приходится верить на слово таким измерениям в железе.
п.с. к слову: с снижением уровня по выходу Уся - также снижается шумовая полка в спектре.

Lazertok написал(а):
п.с. к слову: с снижением уровня по выходу Уся - также снижается шумовая полка в спектре.
Это в симуляторе шумовая полка снижается. А в жизни шумовая полка по большей части происходит от тепловых шумов. В симуляторе "шумовая полка" обусловлена гармоническими искажениями(пресловутая расческа из НЕ спадающих от частоты гармоник, которую симулятор для упрощения расчетов изображает как линию, а не как отдельные гармоники). Для измерения шума устройства в симуляторе используются отдельные алгоритмы, которые не работают при измерении гармонический искажений. Что бы корректно измерить шум устройства в симуляторе надо что бы в схеме были использованы модели с температурно-шумовым коэффициентом в том числе и пассивных элементов.

Phantomas написал(а):
Что бы корректно измерить шум устройства в симуляторе надо что бы в схеме были использованы модели с температурно-шумовым коэффициентом в том числе и пассивных элементов.
попробуем измерить спектр на повышенной температуре всех элементов - самому интересно.

Lazertok написал(а):
Phantomas написал(а):
Что бы корректно измерить шум устройства в симуляторе надо что бы в схеме были использованы модели с температурно-шумовым коэффициентом в том числе и пассивных элементов.
попробуем измерить спектр на повышенной температуре всех элементов - самому интересно.
Для измерения шума в симуляторе должен быть отдельный режим. А спектр может меняться от температуры.

Lazertok написал(а):
Phantomas написал(а):
А спектр может меняться от температуры.
если шум схемы по уровню выше спектра (нонсенс конечно) - то такую схему на свалку.
В "реале" от деталей сильно зависит. Один "кривой" стабилитрон может дать больше шума чем вся остальная схема.

Phantomas написал(а):
Один "кривой" стабилитрон может дать больше шума чем вся остальная схема.
симуляторы для того и сОздали, чтобы мы это могли увидеть и учесть при создании схемы.
- соглашусь что есть кривые модели - их работа тоже просматривается и отчасти может быть скорректирована.

Lazertok написал(а):
Phantomas написал(а):
Один "кривой" стабилитрон может дать больше шума чем вся остальная схема.
симуляторы для того и сОздали, чтобы мы это могли увидеть и учесть при создании схемы.
- соглашусь что есть кривые модели - их работа тоже просматривается и отчасти может быть скорректирована.
Вообще, я имел в виду реально работающую схему, а не симуляцию, хотя и модели бывают "кривые".

Phantomas написал(а):
Вообще, я имел в виду реально работающую схему, а не симуляцию,
отвечу коротко: как освоил симу, подсел на неё - а с реальным железом по работе у меня 30-ник за плечами.
Пока не разочаровался - и всё больше уверенности в работе симы, а также в том, чего раньше не мог увидеть а только предполагать.
п.с и что же она так греется зараза... пример с термо в реальных схемах в железе.

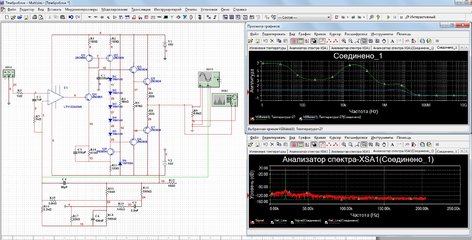

Набил для проверки совпадения результатов известную схему темброблока.
Запустилась сразу. Режимы в норме. Параметры подтвердились. Совпадение результатов в симуляторах - хорошее и даже более.


Вложения

  • Темброблок.jpg
    171.7 KB · Просмотры: 98
  • Темброблок измерения сим.jpg
    Темброблок измерения сим.jpg
    731.7 KB · Просмотры: 95
Измерения шума - делал впервые в симе, думаю соответствуют реальности.
п.с. изменение спектра при изменении температуры 27-100гр. - пока не зафиксировано.


Вложения

  • Анализ шумов.jpg
    Анализ шумов.jpg
    525.3 KB · Просмотры: 92
Тут скорее от частоты зависит шум, что и показывает график. А температурную зависимость можно наблюдать если снижать снижать температуру ближе к абсолютному нулю. Только не уверен, что модели отражают эту зависимость, кто будет с термостатом строить график шумов?? ;D , там просто измерен уровень шумов при комнатной температуре.

Phantomas написал(а):
Только не уверен, что модели отражают эту зависимость, кто будет с термостатом строить график шумов??
математика и формулы - другие графики (DC, AC, АФЧХ) по термо строит же, осталось докапаться до этого.
-п.с. вопрос в другом - а нужно ли это, когда термо вылизана и в основном всё отражается на ВК.

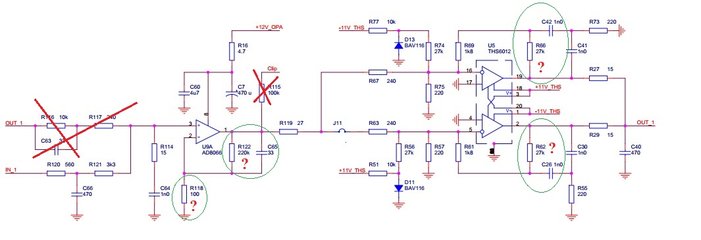

Увидел на Веге очередной Ушник.
Но вот в коррекции и делителях ОС показались странными номиналы элементов.
Решил крутануть - так и есть, с номиналами автора Кус. общ. оказался под 60дБ !!!- может сима врёт ...?
Привел в норму - остальное на картинке.
прим. свои номиналы скрыл - смотрим на графики.


Вложения

  • Ушник с веги.jpg
    Ушник с веги.jpg
    85 KB · Просмотры: 84
  • СЛУдГТ измерения.jpg
    СЛУдГТ измерения.jpg
    557 KB · Просмотры: 89
Lazertok написал(а):
Увидел на Веге очередной Ушник.
Но вот в коррекции и делителях ОС показались странными номиналы элементов.
Решил крутануть - так и есть, с номиналами автора Кус. общ. оказался под 60дБ !!!- может сима врёт ...?
Привел в норму - остальное на картинке.
прим. свои номиналы скрыл - смотрим на графики.
Хмм... Смысл смотреть ушник без цепи ОООС (то, что зачеркнуто) ?
Если почитать немного ветку обсуждения этого ушника, там автор раскрывает все нюансы. От себя скажу в компетенции автора сего усилителя я ничуть не сомневаюсь.

удалил пост :-\.
исправляюсь - приношу извинения, привык все связи в симе не разорванными рисовать, вот и "заклинило" в PCADе.
- прогоню с ОС поступающей на главный вход... посмотрим АФЧХ покаскадно.
п.с. до компетенции автора - мне ещё далеко ;)

Думаю все параметры заявленные автором - в мультисиме подтвердились :D

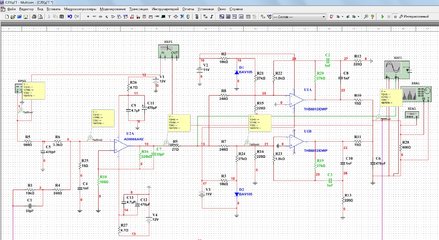

Измерения по авторской схеме
п.с. пробники в контрольных точках - слева на право.


Вложения

  • СЛУдГТ по авторской в симе.jpg
    СЛУдГТ по авторской в симе.jpg
    590.6 KB · Просмотры: 81
  • Схема измерения АФЧХ.jpg
    Схема измерения АФЧХ.jpg
    812 KB · Просмотры: 76
  • АФЧХ СЛУдГТ.jpg
    АФЧХ СЛУдГТ.jpg
    196.5 KB · Просмотры: 108
