Композитный усилитель с глубокой ОООС на LT1210
- Автор темы Неуч
- Дата начала
Я бы сказал - повторитель.
Не понял.
Я к твоему ВК в классе АВ добавил еще одну ступень ВК в классе С.
Посимулил идею Вахтанга с АВ+С (Правда, все с тем же ОЭ). Мне кажется, может быть интересно: почти холодный усилитель (ток покоя Q1, Q8 менее 50мА), первый ватт симуль обещает вообще очень чистый, при 35 Вт RMS искажения примерно по -120 дБ... И LT отдает в нагрузку свои миллиамперы. Такой повседневный околокомпьютерный девайс, например...
Зачем вы добавили резистор 2 в эмиттер Т6? Он только мешает.
Судя по этому вы идею класса С, с нулевым током покоя, недопоняли.
И резистор 31 я бы увеличил в 2-3 раза.
Чего зря мучать ЛТ1210 током нагрузки 0,5А?
Судя по этому вы идею класса С, с нулевым током покоя, недопоняли.
И резистор 31 я бы увеличил в 2-3 раза.
Чего зря мучать ЛТ1210 током нагрузки 0,5А?
Последнее редактирование:
Да, вы правы. По инерции оставил при переделке из предыдущей модели. Убрал.
Вполне возможно....
Поправьте, пожалуйста: я понял как АВ+С. Выходники АВ-дохлые, но с током покоя порядка 40...50 мА на корпус. Они и LT работают с нулевой мощности.

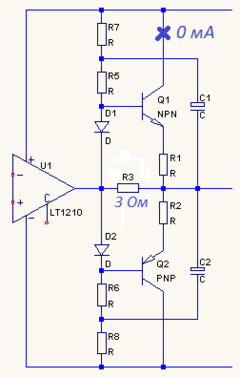

Красный-ток транзистора ВК С.Пытался подобрать по искажениям и приемлемому току для ВК АB... Ток LT не превышает 80 mA, по модели...На картинке с шагом до 2.7 В входного амплитудного.
PS: только за питание не ругайте, пож., в тч. и за использование напряжения. Это дурацкий антиклип.
Да, сделал две, c IRFP и латералами. Там все хорошо с клипом.
С искажениями- похуже, чем в наших вариантах. Но автор в железе сумел получить все, что позволяла схемотехника (и даже капельку больше
), а я пока порчу наши схемы.Пока было интересно посмотреть, как заработает ВК и что будет с искажениями...
Можно, как вариант, комплексной защитой на ИМС c датчиком тока с резистора CRC в БП.
Слишком сложно. Хватит 1210 и повторителя с вольтодобавкой при питании+-15 В.
Вариант не совсем мой.
Разгрузка по току для возможности безболезненной работы на низкоомные ширики. 15В в плечо вполне хватит для озвучки околокомпа и даже всей комнаты. Планируется работа на низкоомные чувствительные ширики. Можно закомпозитить и улучшить линейность на пару порядков. В стоке дб примерно 0.05% на 20 кГц. Транзисторы можно применить в то-220, размер платки обещает быть минималистичным.
Разгрузка по току для возможности безболезненной работы на низкоомные ширики. 15В в плечо вполне хватит для озвучки околокомпа и даже всей комнаты. Планируется работа на низкоомные чувствительные ширики. Можно закомпозитить и улучшить линейность на пару порядков. В стоке дб примерно 0.05% на 20 кГц. Транзисторы можно применить в то-220, размер платки обещает быть минималистичным.
Такое ощущение что в этот кусочек схемы можно и 140уд6 или 7 поставить. ЛТ1210 выполняет роль обычного совсем уж ОУ. Ценой в ЧИДе 1500 рублей.) Или там ещё что то за гранью видимого есть?
Это как? Схемотехника похуже, искажения - похуже, зато в железе получил всё и даже больше: это кто ему позволил?С искажениями- похуже, чем в наших вариантах. Но автор в железе сумел получить все, что позволяла схемотехника (и даже капельку больше
Обычный ОУ будет не очень хорошо работать на один каскад мощного эмиттерного повторителя. Нужна будет тройка. А LT легко будет работать на его невысокое входное.
У меня просто есть 4 чипа, которые мне достались по 80 рублей. Грех этим не воспользоваться. Покупать, конечно, эти чипы за 1.5 кР для подобного УМ есть глупость и расточительство, тут спору нет.
А в целом это был ответ на пост о концепции околокомпового УМ.
Согласен.
В этой новой схеме также можно поэксплуатировать идею с классом АВ+С.
Думаю будет звучать неплохо.
