Sagittarius написал(а):
Rus2000 написал(а):
Еще вопрос - не нужно ли ограничивать напряжение на входе второго ОУ?
Там в клипе наблюдается +-13 вольт.
Дык, резистор, конденсатор, два диода.
Это понятно.
Я просто спросил про защиту, но внятного ответа так и не получил.
Как, впрочем, и на остальные вопросы...
К сожалению.


Phantomas

Старожил
19 Апр 2017
4,293
539
Sagittarius написал(а):
АЧХ херовая. Осмелюсь спросить, а где лед-лаг коррекция типа ППК?

Не понятно на сколько хорошо сделана модель LT1210. Моделирование АФЧХ может быть не достоверным.


Rus2000

I=U/R
17 Окт 2017
13,123
6,644
Плюк
В первом приближении - пофиг.
Главное - график Open Loop Gain ОУ.
Именно он актуален при исследовании АФЧХ в малосигнале.
А этот график в моделях выдерживается достаточно точно.
Я сравнивал 4 разных модели ЛМ318 с нашей транзисторной моделью..


Phantomas

Старожил
19 Апр 2017
4,293
539
В чисто транзисторных схемах совпадение симуляторной АФЧХ с реальной почти 100%, а вот когда имеются модели ОУ, тут у меня сомнения.
Будет подробная потранзисторная модель LT1210 - поверю в АФЧХ выдаваемую симулятором.


Rus2000

I=U/R
17 Окт 2017
13,123
6,644
Плюк
Проверить очень легко - поставь вместо ЛТ1210 идеальный ИНУН с нужным Ку, включенный интегратором.
Его АЧХ будет достаточно точно описывать ОЛГ ОУ.


Phantomas

Старожил
19 Апр 2017
4,293
539
Вот именно идеальный ИНУН скорее всего и стоит в модели LT1210, но возможно еще что то подробно сделали, например ВК.


Phantomas

Старожил
19 Апр 2017
4,293
539

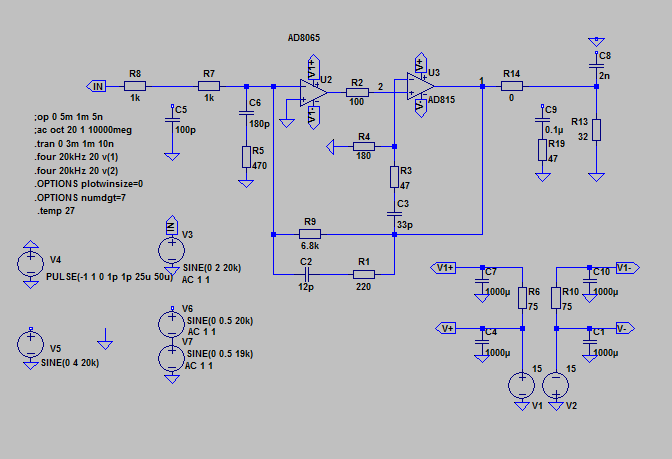

Рисовал давно уже подобную схему на AD815. Показывало ну очень низкие искажения. Даже не знаю, как к ним относиться. ;D ;D ;D

http://rcl-electro.ru/img_user/01:38:25-Image 2.png

http://rcl-electro.ru/img_user/01:38:43-Image 1.png

http://rcl-electro.ru/img_user/01:54:52-Image 5.png


Вложения

Неуч

Старожил
5 Мар 2017
1,896
166
66
101 км
первый оу питать от 12вольт ине надо клиповой защиты.встроенная работает на ура


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы
Хочешь сделать хорошо - делай сам. :)



Есть решение коррекции для метшего усиления.
Вегаляпцам не показывать, ибо без пользы: всё равно они не знают, где у 210-й накал.


Вложения

Неуч

Старожил
5 Мар 2017
1,896
166
66
101 км
Вообщето реально это фигня,нагрузите до фильтра емкостью и увидите сами. Решение иное.
R15 1ком и тут. Иначе на весьма высоких при неблагопрятных условиях можно бяку словить.ну это везде тут так


Вложения

Rus2000

I=U/R
17 Окт 2017
13,123
6,644
Плюк
Неуч, если не сложно, обрезайте поля у картинок. Они хоть смотреться будут лучше.
