Смысл не в заземлении корпуса, как такового, а в заземлении радиаторов каналов. Без него обкладка конденсатора, образованная радиатором, остается под неопределенным потенциалом и может сыграть злую шутку. Поэтому радиаторы необходимо будет заземлить. А заземлить их без петли можно только на входе.

А если у источника нет металлического корпуса или возможности подключить к нему экран?
Так при использовании разъёма типа джек через корпус разъёма подключение будет к источнику звука, а при использовании rca - через наружную их часть.


finn32

Старожил
7 Янв 2018
2,261
1,015
Брянск
Корпус источнмка не равно земля источника. Не важно, как происходит коннект.


12943

Старожил
6 Дек 2017
1,583
867
Если у источника нет мет. корпуса, то экраны на мекку источника или отказаться от экранов. Хорошая витая пара нормально работает даже в непосредственной близости от контакторов с током 100 А. Платы и монтаж выполнять с минимально возможной площадью контуров сигнальных токов.


JoyJo

Новичок
8 Дек 2021
95
22
34
Трудно принять решение, когда своих знаний недостаточно, а мнения знающих людей расходятся.

1. По корпусу УМЗЧ:
1.1 Корпус УМЗЧ, вместе с радиатором, по любому должен быть заземлён - это понятно (самое простое))).
1.2 Корпус УМЗЧ через "некий проводник" нужно соединить с металлическим корпусом источника звука, либо, если нет металлического корпуса, с меккой источника звука которая, в таком случае, должна быть отдельно выведена на панель разъёмов. Верно? Или этого вывода не будет?
* Интересен вариант если источник звука будет иметь пластиковый корпус, вывода мекки не будет и сигнальные земли RCA не будут соединены вместе внутри источника звука. Выходит, что корпус УМЗЧ будет "в воздухе"?

2. По сигнальным землям:
2.1 Сигнальные земли, при двойном моно, при входе в УМЗЧ, не должны объединяться нигде: с входных разъёмов УМЗЧ "сигнальная пара" идёт сугубо каждая в свой канал.
2.2 Сигнальные земли можно объединить в выходном разъёме источника звука.

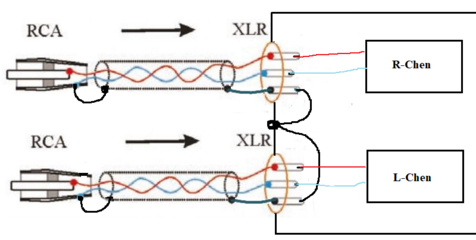

Применительно к своему случаю, останавливаюсь на такой схеме:

Если уж и нужно будет использовать TRS Jack то пойдёт через тройник 2RCA - Jack.
Оставлю в селекторе два канала: по паре XLR-3 на канал.


pap_nev

Постоялец
30 Авг 2017
214
184
Интересен вариант если источник звука будет иметь пластиковый корпус, вывода мекки не будет и сигнальные земли RCA не будут соединены вместе внутри источника звука. Выходит, что корпус УМЗЧ будет "в воздухе"?
Это нереальный вариант. Это значит, что внутри аппарат сделан по схеме двойного моно, но имеет пластиковый корпус. И это речь про источник. Кто-нибудь встречал такую комбинацию на практике?


alexcp

Постоялец
23 Май 2020
477
1,251
hifiocean.com
Пора новую тему создавать, про заземление ;)
1.2 Корпус УМЗЧ через "некий проводник" нужно соединить с металлическим корпусом источника звука, либо, если нет металлического корпуса, с меккой источника звука которая, в таком случае, должна быть отдельно выведена на панель разъёмов. Верно? Или этого вывода не будет?
Это зачем?
сделан по схеме двойного моно, но имеет пластиковый корпус. И это речь про источник. Кто-нибудь встречал такую комбинацию на практике?
Например, проигрыватель винила. У него катушки звукоснимателя не соединены ни друг с другом, ни с корпусом. Если оплетки каждого канала не соединены друг с другом, то имеем "двойное моно" и пластиковый корпус. Не спорю, в этом примере речь не идет об УМЗЧ.

Последнее редактирование:

alexcp

Постоялец
23 Май 2020
477
1,251
hifiocean.com
На тему заземления есть вполне полезный стандарт AES (см. вложение). Там расписано и нарисовано, как надо и как не надо делать.


Вложения

JoyJo

Новичок
8 Дек 2021
95
22
34
Это нереальный вариант. Это значит, что внутри аппарат сделан по схеме двойного моно, но имеет пластиковый корпус. И это речь про источник. Кто-нибудь встречал такую комбинацию на практике?
Я-то точно не встречал. Просто рассмотрел вариант)
И так замучил людей своими уточнениями, но, хоть принял для себя решение.
