Омикрон. Компактный ультралинейный телефонный усилитель

[fkdkondmi]

Знакомый просит. Небольшая чувствительность наушников (93 дБ) и да, наверное низкий уровень входного сигнала.



[Rus2000]

Небольшая чувствительность наушников (93 дБ) и да, наверное низкий уровень входного сигнала.

Тут нужно определиться.
Если входной сигнал слишком мал, то можно либо дополнительно усилить его, либо увеличить Ку схемы.
Если наушники очень тугие, но уровень входного сигнала в норме, то увеличение Ку приведет лишь к залету выхода усилителя в ограничение и резкому росту искажений.



[fkdkondmi]

Тут нужно определиться.
Если входной сигнал слишком мал, то можно либо дополнительно усилить его, либо увеличить Ку схемы.
Если наушники очень тугие, но уровень входного сигнала в норме, то увеличение Ку приведет лишь к залету выхода усилителя в ограничение и резкому росту искажений.

Спасибо, я определюсь и напишу. Если уровень сигнала нормальный, а наушники низкочувствительные, может быть использовать двойное питание? Там после AC-DC преобразователя +-24 В поступает на стабилизаторы и уже после них +-15 В подается на усилитель. Может быть ОУ питать от +-15 В, а на выходной каскад подать +-24 В?



[Rus2000]

ОУ питать от +-15 В, а на выходной каскад подать +-24 В?

не поможет.

Что за наушники? Производитель, модель?
С каким усилителем они раскачиваются до желаемой громкости при том же самом источнике сигнала?



[fkdkondmi]

Источник сигнала - стационарный СД-плеер.



[fkdkondmi]

Сейчас наушники bayerdinamic 770 pro (80 Ом). Они, в принципе, нормально звучат с Омикроном (ближе к максимальному положению регулятора громкости). Но чел собирается купить те же уши на 250 Ом и боится, что громкости не хватит.



[Rus2000]

Понятно.
Давайте решать проблемы по мере их поступления...



[Rus2000]

Источник сигнала - стационарный СД-плеер.

Можно записать на CD-R в формате CD-Audio один трек с синусом 1 кГц, 16 бит стерео, уровень 0дБ от максимума.
И посмотреть, какая амплитуда сигнала получится на выходе CD плейера.
Исходя из этой информации уточнить, при необходимости, Ку Омикрона под конкретный источник.

Надо понимать, что чем больше усиления мы забираем из петли и отдаем на Ку схемы, тем ниже будет линейность.
Будет это слышно или нет, вопрос отдельный. В принципе, линейности здесь столько, что потеря даже 6-10дБ не приведет к катастрофе.



[alexcp]

Тем временем народ с diyAudio тоже собирает Омикрон:



[gdvcs]

Добрый день!
Во вложении - модели Омикрон v.04, v.11, v.12 в Micro-Cap 12.



[gdvcs]

Единственное, что вызывает вопрос - почему ток покоя реальной схемы и моделей так расходится - по схеме R13/R14=47 или 22 ома, но токи покоя получаются маловатыми... В модели их лучше установить 120-240 ом. Да и в реале у меня получилось при 47 ом где-то около 15 мА... С Уважением.



[Rus2000]

почему ток покоя реальной схемы и моделей так расходится

Причина - в моделях диодов и/или транзисторов.



[gdvcs]

Поменял в моделях LL4148 на 1N4148 и BD на BCP5x - ток покоя увеличился в 5 раз! Нда...



[Незнайка]

BD139/140 достаточно поменять на модели от Корделла. И тоже произойдет резкое увеличение тока покоя.



[Vologchik]

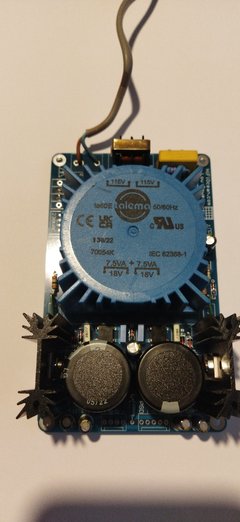

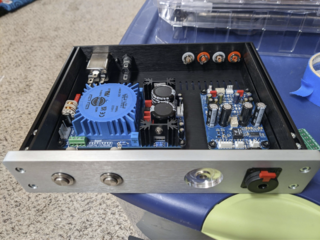

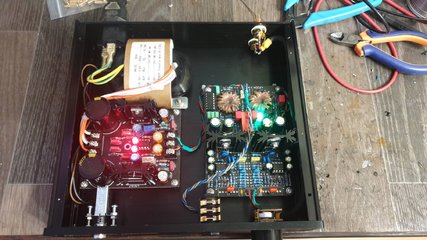

Собрал Омикрон в корпус.



[alexcp]

Отличная работа! Поздравляю!

А что за стабилизатор?
