Lenin

Володя
17 Июл 2019
1,062
801
37
можно и на входе
Нужно на входе. Зачем это Вам? Есть же проверенная схема...
Я вообще интересную вещь заметил, своеобразное проклятие знания. То, что работает у меня - не работает у повторяющих; или работает так, что лучше бы вообще не повторяли. Оценить то, что я сделал, может тот, кто сам может сделать, а кто не может сделать - не может оценить (и 99% проходит мимо). В результате - сидишь, чешешь затылок и ничего не понимаешь - зачем это все было :).

Последнее редактирование:

alexcp

Ну, что у нас плохого?

alexcp

Ну, что у нас плохого?
выходное сопротивление источника сигнала высокое
При желании, входное сопротивление Омикрона можно увеличить втрое - для этого нужно поменять номиналы резисторов резисторов и конденсаторов цепей общей ООС и кроссфида, вот так:
Если на входе стоит переменный резистор для регулировки громкости, то такая замена несколько изменит зависимость громкости от угла его поворота, но это, наверное, не страшно.


fkdkondmi

Новичок
21 Май 2021
71
35
60
Так, все-таки, интересно, уважаемые авторы поместят здесь полную схему Омикрона (с выходными дросселями и т.д.) или нет?


alexcp

Ну, что у нас плохого?

fkdkondmi

Новичок
21 Май 2021
71
35
60
Прошу прощения, не обратил внимание на левую часть схемы в посте №6.


LTSB

Новичок
31 Окт 2018
31
2
Если на входе стоит переменный резистор для регулировки громкости, то такая замена несколько изменит зависимость громкости от угла его поворота, но это, наверное, не страшно.
1) Работу кросфида не нарушит?

2) Alexcp, скажите, почему разные авторы ставят конденсаторы разной емкости С9С10, от 47мкФ до 100мкФ, и на какие параметры влияет величина этой емкости?
Спасибо.


alexcp

Ну, что у нас плохого?
1) Работу кросфида не нарушит?
Не нарушит, если номиналы цепи кроссфида поменять так, как на схеме в посте 105.
2) почему разные авторы ставят конденсаторы разной емкости С9С10, от 47мкФ до 100мкФ, и на какие параметры влияет величина этой емкости?
Конденсаторы C9C10 обеспечивают "вольтодобавку" - снабжают током базы выходных транзисторов на пиках сигнала, когда падение напряжение на резисторах R11R12, и ток через них, уменьшаются, а ток базы увеличивается из-за большего тока эмиттера. Их емкость не особенно критична, удобно ставить такие же конденсаторы, как в питании ОУ. При слишком маленькой емкости усилитель будет входить в ограничение на меньшей амплитуде, но ЕМНИП макет работал, в качестве эксперимента, даже с керамикой 1мкФ в этих позициях, хотя в таком варианте внимательно не обмерялся и не отслушивался.


MakarOFF

Старожил
8 Мар 2017
1,286
374
Да.
В случае инверта легко реализуется параллельный НЧ-канал.
Посмотреть вложение 65632
Собственно, об этом Владимир Ильич твердит нам уже не первый год.

Частотную характеристику этого параллельного канала можно реализовать по входу ОУ U1, как в схеме Ильича, по выходу этого ОУ, или в виде местной ООС.
Какой из них будет лучше, надо проверять, но вариант с ООС представляется оптимальным.
Вопрос по данной схеме по точности резисторов, есть возможность заказать 1% резики на место Р1+Р2 сопротивлением 16,5 кОм и Р3 4,12 кОм, подойдут? Думаю с однополярным питанием попробовать, формирователь искусственной земли на TLE2426 уже заказаны, через неделю прибудут, плюс усилителя только одна точка ввода половины напряжения питания, входные и выходные цепи можно за электролитические конденсаторы вынести. Ни тебе защита от постоянки нужна, LM1875 на корпус без прокладок монтируй, есть у меня и стоячие, и лежачие, Лафа!


andy_k

Новичок
20 Окт 2019
65
23
60
alexcp, герберы или лейка на вашу ПП будут доступны?

попробовать хочется, но самому разводить, увы, лениво


fkdkondmi

Новичок
21 Май 2021
71
35
60
Да ладно, схема-то несложная. Я вот оттрасировал, спаял, и то работает! Как говорится, хорошую вещь ничем не испортишь.


Rus2000

I=U/R
17 Окт 2017
13,135
6,656
Плюк
оттрасировал, спаял, и то работает!
Само собой, разведенная без ошибок плата работать будет
Но заявленной линейности схемы удалось добиться только на 4-й ревизии платы.

хорошую вещь ничем не испортишь.
К сожалению, это не так. Чайная ложечка дёгтя может сильно повлиять на вкус...

Но с другой стороны, даже если по какой-то причине искажения вырастут, к примеру, в 10-20 раз, то линейность все-равно будет не хуже 0,0001-0,0002%.
Т.е. даже "испорченный" вариант ушника будет чрезвычайно линейным.

Последнее редактирование:

Noctis

Не проверенный
22 Окт 2022
2
0
39
Приветствую всех! Заинтересовался этим ушником благодаря наводке одного товарища. Перед тем как приступать к изготовлению плат есть несколько вопросов:
- сможет ли он раскачать изодинамические "тугие" наушники Hifiman HE-560? У них 45 Ом по паспорту и любят хороший ток. От звуковых карт, маломощных ушников играют плохо - есть проблемы со сценой, басом, могут невнятно звучать в принципе. Я слушаю их с АудиоГД NFB-1 amp по балансу и небалансу (2 комплекта кабелей). Есть и другие усилители которые их хорошо раскрывают.
- какую мощность он выдает ориентировочно?


Rus2000

I=U/R
17 Окт 2017
13,135
6,656
Плюк
какую мощность он выдает ориентировочно?
На нагрузку 45 Ом получится примерно 2Вт RMS и 4Вт в пике.
При заявленной производителем наушников чувствительности в 90дБ это позволит получить звуковое давление порядка 123дБ.

Перед тем как приступать к изготовлению плат
Искренне считаете, что изготовить платы проще, чем посчитать мощность?

Последнее редактирование:

Noctis

Не проверенный
22 Окт 2022
2
0
39
@Rus2000 спасибо за ответ, а вот еще по технической части:
-Какая ёмкость электролитов по питанию 5532 ? 47mF ?
-На входе U1.A (3) стоят резисторы 2,4,6,19. Суммарно 5.387k. Почему не поставить 13k+9.1k=5.35k и обойтись без ряда Е96 (R6). Разница 0.7%.


alexcp

Ну, что у нас плохого?
-Какая ёмкость электролитов по питанию 5532 ? 47mF ?
47мкФ 25 вольт, можно поставить 22мкФ или 100мкФ.
-На входе U1.A (3) стоят резисторы 2,4,6,19. Суммарно 5.387k. Почему не поставить 13k+9.1k=5.35k и обойтись без ряда Е96 (R6). Разница 0.7%.
R5=R6 выбраны из ряда E96 для того, чтобы туда ставили качественные резисторы. Например, у меня в этих позициях установлены Vishay RN55. Если E96 нет, можно поставить хорошую, качественную металлопленку 5.1кОм.

Если всю гроздь заменить на один резистор, возникают два вопроса: куда подключить земляной вывод этого резистора? и где его разместить на плате? Ответы на них непосредственно и очень заметно влияют на искажения.


fkdkondmi

Новичок
21 Май 2021
71
35
60

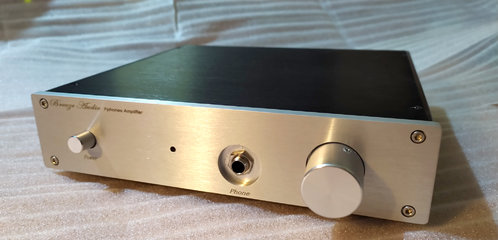

Большое спасибо авторам Омикрона alexcp и Rus2000 за классный усилитель для наушников. Наконец всунул все платы в корпус - ни шума, ни фона! Звук отличный! До него был доработанный (с ООС) аналог lehmann audio black cube linear. Звучание у них примерно одинаковое, но Леман при максимальной громкости шумел (на пороге слышимости).
