Простой хороший генератор меандра

fagos

Постоялец
30 Мар 2017
521
287
Беларусь, Могилев
Ладно, поговорим позже, когда я у себя посмотрю с питанием повыше. А ты может показал бы пока как он сейчас выглядит


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,574
Гейропы
Такой сигнал был, когда генератор был на монтажной плате! А сейчас на плате собранный гораздо менее красивый.
Скорее всего, это наводки по электрическому полю (ёмкостные) с проводов переключателя диапазонов и/или регулятора частоты следования импульсов прямо на выходные цепи. Увеличение расстояния меж генератором (до делителя частоты) и выходными цепями снимает проблему. Ну, или нужна экранировка.


fagos

Постоялец
30 Мар 2017
521
287
Беларусь, Могилев
Скорее всего, это наводки по электрическому полю (ёмкостные) с проводов...

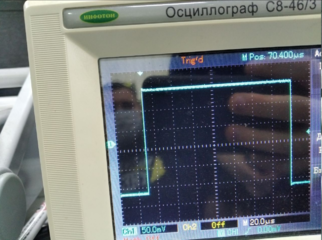

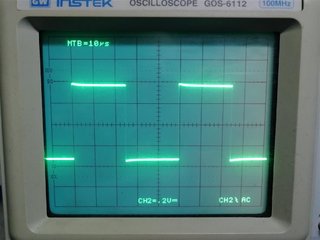

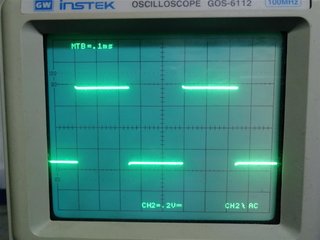

Вот на это больше всего и похоже. Сегодня на работе снова ткнул осциллографом в свой генератор, подняв от лабораторника ему питание на всякий случай до 15 Вольт. И ничего нового не увидел. Выставлял и пиковый режим и усреднения ставил, чтобы отсечь случайные помехи и выявить постоянно возникающие "засечки", но так ничего и не смог словить. Кто не верит - смотрите сами. Зерно у экрана крупное, поэтому шумы сильно видны. Щуп не стал в идеал компенсировать - пользовался осциллографом коллеги, чья морда в маске вместе с моими пальцами мешает вам насладиться видами)


Alan Bins

Штурман Билли
1 Апр 2018
4,951
1,934
40
Вот на это больше всего и похоже. Сегодня на работе снова ткнул осциллографом в свой генератор, поджняв от лабораторника ему питание на всякий случай до 15 Вольт. И ничего нового не увидел. Выставлял и пиковый режим и усреднения ставил, чтобы отсечь случайные помехи и выявить постоянно возникающие "засечки", но так ничего и не смог словить. Кто не верит - смотрите сами.
Посмотреть вложение 41887
Вот вот,посмотреть бы на плату и монтаж сего блока ! ;)

Я уже три генератора на платах с аналогичной трассировкой собрал и все работает нормально .
Хотя выше была интересная платка с монтажом тумблеров ,резисторов и BNC прямо на плату без проводов.
Очень интересный вариант!


fagos

Постоялец
30 Мар 2017
521
287
Беларусь, Могилев
Хотя выше была интересная платка с монтажом тумблеров ,резисторов и BNC прямо на плату без проводов.
Очень интересный вариант!
Конечно на плату лучше всего, если есть возможность крепления в лицевую панель сразу. Но к этому мы еще придем в последующих реинкарнациях ;)


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,574
Гейропы
Да, кстати, Алан прав. Оптимальную конструкцию - в народ.


fagos

Постоялец
30 Мар 2017
521
287
Беларусь, Могилев
Да, кстати, Алан прав. Оптимальную конструкцию - в народ.
Ну, это мы конечно можем сделать. Но тогда нам нужно утвердить ТЗ, чтобы знать что и как делать. Может еще что допилить нужно?


valeric

Постоялец
4 Июл 2019
398
204
67
Вот на это больше всего и похоже. Сегодня на работе снова ткнул осциллографом в свой генератор, подняв от лабораторника ему питание на всякий случай до 15 Вольт. И ничего нового не увидел. Выставлял и пиковый режим и усреднения ставил, чтобы отсечь случайные помехи и выявить постоянно возникающие "засечки", но так ничего и не смог словить. Кто не верит - смотрите сами. Зерно у экрана крупное, поэтому шумы сильно видны. Щуп не стал в идеал компенсировать - пользовался осциллографом коллеги, чья морда в маске вместе с моими пальцами мешает вам насладиться видами)
Посмотреть вложение 41887
ну и здесь выбросы и сверху и снизу.


fagos

Постоялец
30 Мар 2017
521
287
Беларусь, Могилев
ну и здесь выбросы и сверху и снизу.
Ты прикалываешься? Я же написал ,что щуп не компенсировал в идеал. Может и у тебя осциллограф показывает сказки? Мой аналоговый на работе мне на исправном генераторе нехилый выброс показывал. И на собственном калибровочном тоже, поэтому пришлось идти к коллеге на цифровик. Разговор был о импульсных всплесках на полке, поэтому на ее чистоту это и был тест.
Если вдруг ты чего-то не сделал, то сначала по встроенному генератору меандра осциллографа компенсируй как можно лучше щуп, чтобы его характеристика была без выброса. Затем уже тыкай в генератор меандра и смотри что получается. А выход на полку из вертикального участка регулируется резистором непосредственно на выходе, поскольку от подключаемой емкости нагрузки ему плохеет.


Alan Bins

Штурман Билли
1 Апр 2018
4,951
1,934
40
ну и здесь выбросы и сверху и снизу.
Какие выбросы ? Идеальный меандр !
Завязывайте с флудом ,а лучше настройте свой щуп и еще лучше покажите детальное фото платы и всей своей
конструкции.


fagos

Постоялец
30 Мар 2017
521
287
Беларусь, Могилев
Советую не спеша перечитать еще раз мой отчетный пост на 7 странице темы. А если решить проблему не удастся все равно, то уже с фото монтажа и платы снова делать заход. Иначе действительно получится разговор ни о чем.


valeric

Постоялец
4 Июл 2019
398
204
67
Да, на монтажной плате и подстроечники были на плате и тумблерки тоже на плате. А сейчас на проводках сантиметров по 5, все свито. Ну вроде той частоты... не радиочастоты же... Но переделывать надо.


Alan Bins

Штурман Билли
1 Апр 2018
4,951
1,934
40
Да, на монтажной плате и подстроечники были на плате и тумблерки тоже на плате. А сейчас на проводках сантиметров по 5, все свито. Ну вроде той частоты... не радиочастоты же... Но переделывать надо.
Надо все провода разнести между собой .

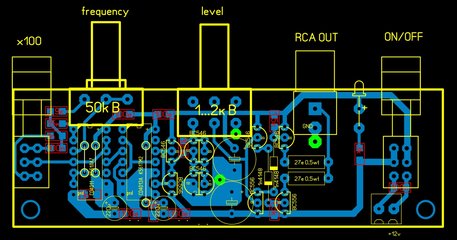

Вот хороший вариант без проводов из поста 144!

Кондеры в генераторе раз уж стоят SMD я бы поставил COG(NPO).




Jekson

Новичок
10 Апр 2020
63
25
37
Если под крону или аккум, вариант с индикацией разряда. В работе так и не проверил, по этому - проверка на ошибки обязательна. Сам купил китайский за 300р.


Вложения

lopuh

Постоялец
22 Мар 2020
464
212
48
Собрал такой генератор.

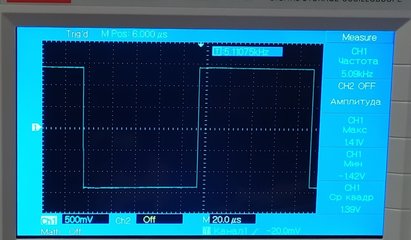

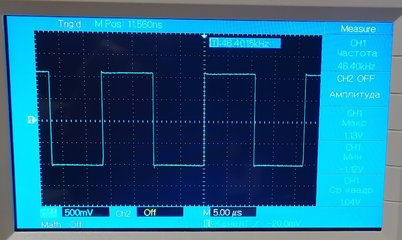

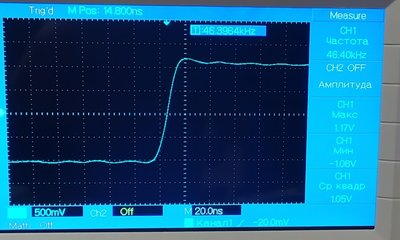

Спасибо Виктору за схему и fagos за разработку платы и ценные советы. Небольшой выброс на переходе фронта в полку был, уменьшил установкой последовательного резистора 200 Ом на выход. Время нарастания 20нс. IMG_20210118_230618.jpg IMG_20210118_231011.jpg IMG_20210118_233559.jpg IMG_20210118_234850.jpg


fagos

Постоялец
30 Мар 2017
521
287
Беларусь, Могилев
Выходной резистор позволяет подключить больше емкость на выход без образования выброса. Так что при подключении длинного кабеля с бОльшей емкостью может появиться вновь. Не помню на какую емкость я садил, когда рекомендовал 390 Ом, но этого должно было хватить с головой. Пришел к этому после того, как спустя время после сборки увидел выброс на осциллографе и удивился - "я же помню, что был апериодический выход, а тут вдруг выброс". Потом припомнил, что щуп подключал сразу на выход без кабеля. Вот на втором круге уже добавил резистори повесив конденсатор искусственно проверил как все поживает. Советую сразу попробовать с этим поиграть, чтобы потом не удивляться в случае чего. Сразу сделать хорошо и потом наслаждаться)
Выглядит приятно на зеленой платке)
