Сверхлинейный УМ Парус (ВВЧ, ПараФинн), или сгибаем обратно разогнутый дифкаскад Видерхольда
Magnet
Постоялец
Так тоже можно попробовать, меня только смущает, что кондеры закрывают контактные площадки выходников. Хотя может быть я просто заморачиваюсь. Просто выводы транзисторов после запайки откусить заподлицо, чтобы не мешали.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Опубликовано: 12 часов назад
Всем доброго!
Сегодня наконец-то завершилась трех, а может и четырех месячная эпопея - полностью осуществил блок монтаж полной версии Парафинн.
Последний месяц слушал усилитель без индуктивности и цобеля на выходе, все руки не доходили, поэтому не смотря на сегодняшнюю финализацию проекта, есть что сказать.
Первое, что хочется отметить, усилитель всеяден, прекрасно справляется с различной акустикой, у меня дома самоделка на 12" динамиках, наконец-то она заиграла впервые за 4 года, до этого был дешевенький ресивер акаи-а39, про него не хочу вспоминать, вроде и хорошо все, но вот передача вокала вызывала отвращение, посему ушел на лампу, а потом пересел на гибрид, но все было как-то не так, то динамики не хватало, то глубины и контроля нч.
Удивительное дело, переход от гибрида прошел максимально безболезненно, прекрасная динамика, хороший структурированный бас, разборчивые вч и удивительно живая середина, все опасения, что вокал будет стерилен и мертв улетучились после первого включения.
Также был удивлен, как унч строит сцену, есть четкое позиционирование и разделение инструментов, иногда даже есть ощущение, что ты понимаешь каким боком к тебе сидит вокалист и куда он поет.
Как итог, я полностью доволен работой и звучанием усилителя и что интересно, в паре с акустикой он составляет серьезную конкуренцию электростатическим наушникам с усилителем стакс т1с, что для меня является хорошим показателем.
Отдельная благодарность finn32 за консультации по сборке и настройке унч, а ну и за платы спасибо и за контакты мастера, который сделал блоки бп, софт-старта и защиты акустики.

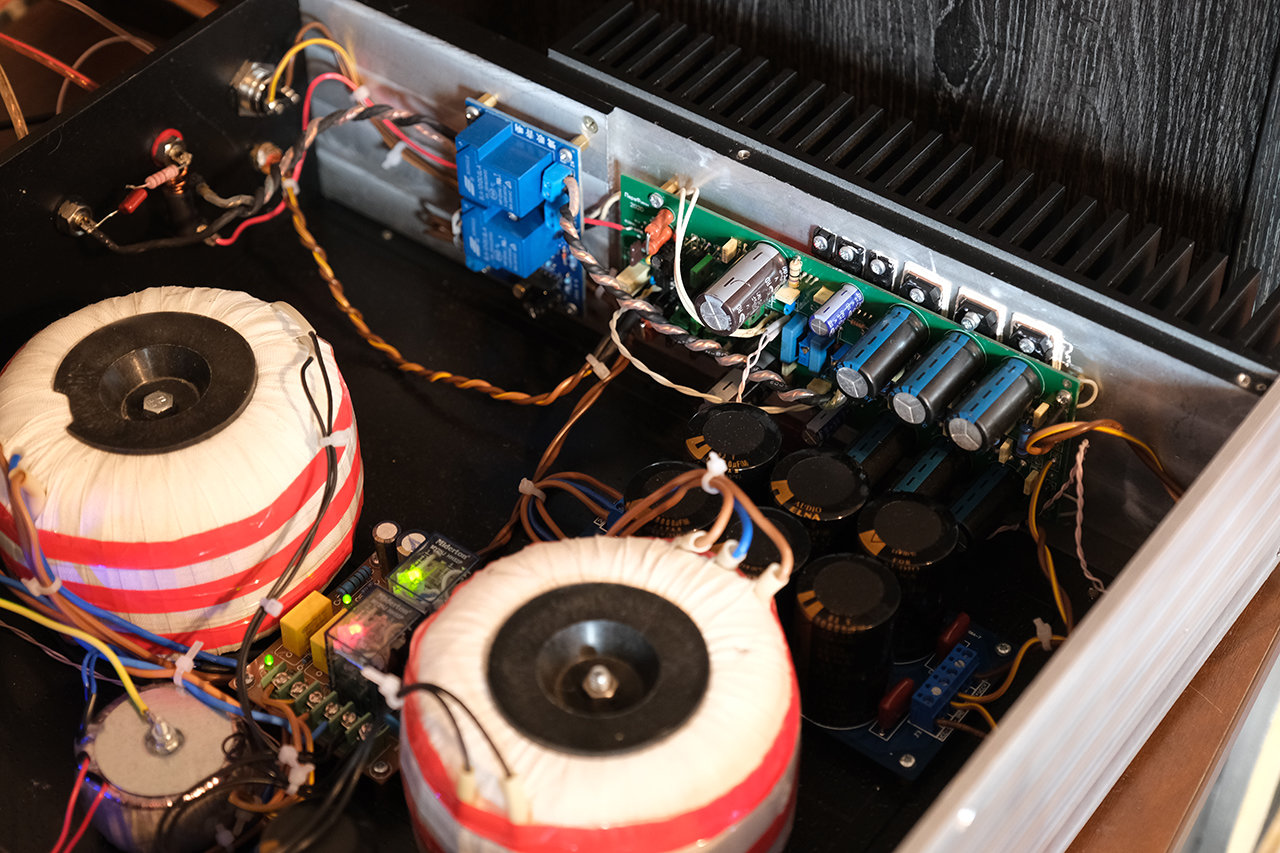

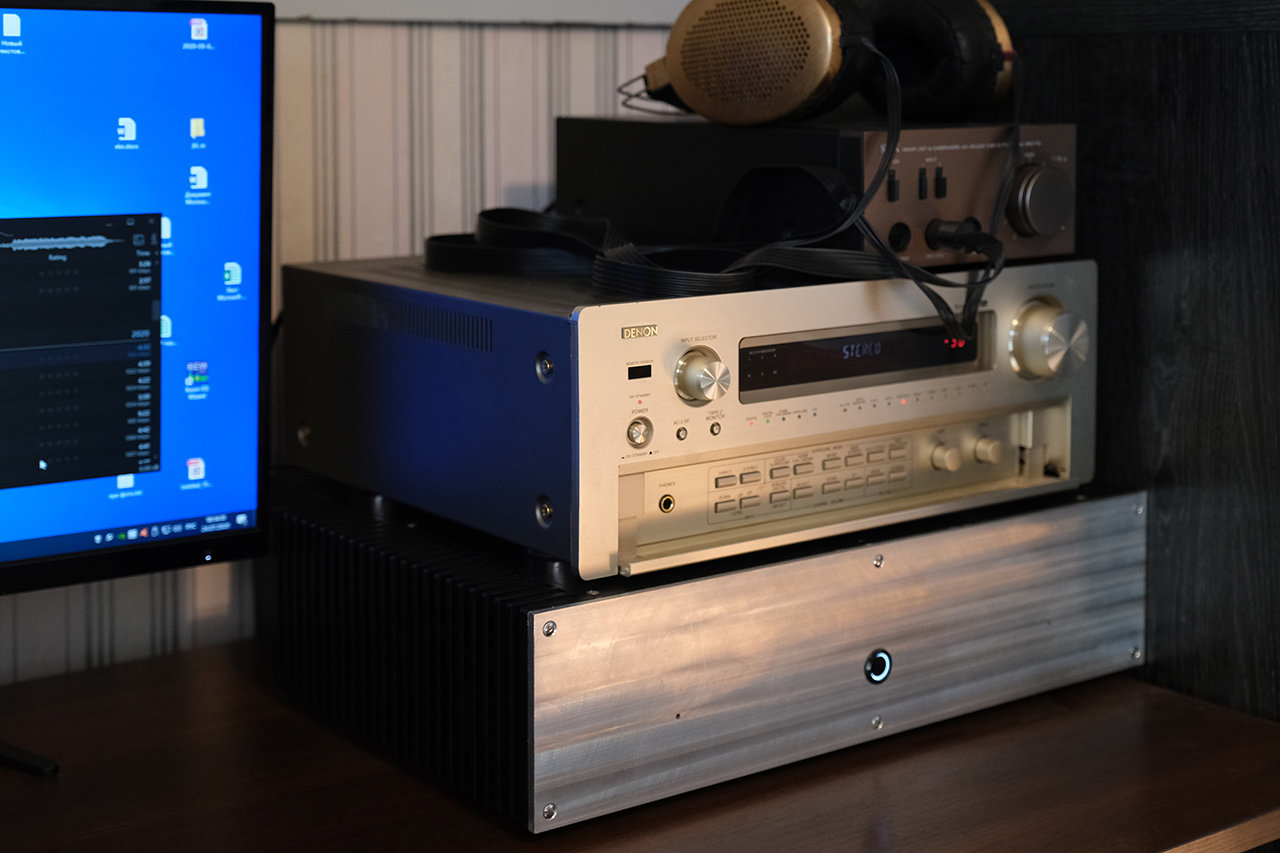

Собственно и фото самого усилителя и источника
Всем доброго!
Сегодня наконец-то завершилась трех, а может и четырех месячная эпопея - полностью осуществил блок монтаж полной версии Парафинн.
Последний месяц слушал усилитель без индуктивности и цобеля на выходе, все руки не доходили, поэтому не смотря на сегодняшнюю финализацию проекта, есть что сказать.
Первое, что хочется отметить, усилитель всеяден, прекрасно справляется с различной акустикой, у меня дома самоделка на 12" динамиках, наконец-то она заиграла впервые за 4 года, до этого был дешевенький ресивер акаи-а39, про него не хочу вспоминать, вроде и хорошо все, но вот передача вокала вызывала отвращение, посему ушел на лампу, а потом пересел на гибрид, но все было как-то не так, то динамики не хватало, то глубины и контроля нч.
Удивительное дело, переход от гибрида прошел максимально безболезненно, прекрасная динамика, хороший структурированный бас, разборчивые вч и удивительно живая середина, все опасения, что вокал будет стерилен и мертв улетучились после первого включения.
Также был удивлен, как унч строит сцену, есть четкое позиционирование и разделение инструментов, иногда даже есть ощущение, что ты понимаешь каким боком к тебе сидит вокалист и куда он поет.
Как итог, я полностью доволен работой и звучанием усилителя и что интересно, в паре с акустикой он составляет серьезную конкуренцию электростатическим наушникам с усилителем стакс т1с, что для меня является хорошим показателем.
Отдельная благодарность finn32 за консультации по сборке и настройке унч, а ну и за платы спасибо и за контакты мастера, который сделал блоки бп, софт-старта и защиты акустики.
Собственно и фото самого усилителя и источника
Rus2000
I=U/R
Этот усилитель не строит сцену, а передает ее так, как было сделано режиссером.
Rus2000
I=U/R
Это уже не первый случай, когда представительницы прекрасной половины человечества отмечают качество звука Паруса. Причем, независимо от наличия музыкального образования или иной специальной подготовки.Тут прикол про аудифола, который что-то сделал, а жена с кухни начинает кричать, что ты милый сделал, что звук такой прозрачный стал
Короче, вторая половина неприклонна — колонки лучше
GecAS
Постоялец
Если можно, с этого места поподробней... т.к. сейчас платы усилителя в работе (жду комплектацию). Очень интересуют перечисленные вами платы. Заранее благодарен, за ссылки, Мастеру и Вам.
Последнее редактирование:
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Цитата потянута с Паяльника, ссылка -
Дурацкий редирект мешает копировать ссылки прямо из сообщения:
https://rcl-electro.ru/redirect?to=...9ZmluZENvbW1lbnQmYW1wO2NvbW1lbnQ9MzM3MDQxMQ==
надо обязательно открывать их:
Усилитель ПараФинн
Актуальная схема максимальной версии, перечень деталей на актуальную версию платы и рисунок ПП максимальной версии. ПараФинн 2 канала.xls Инструкция по сборке и настройке максимальной версии. ПараФинн (1).pdf Архив со схемой и платой для пониженного питания и радиаторов минимальной высотой 65 мм....
forum.cxem.net
GecAS
Постоялец
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Да это вообще диверсия против форума. Нормальная ссылка, я прошёл по ней, чтобы скопировать.
https://for um.cxem.net/index.php?/topic/210889-усилитель-парафинн/&do=findComment&comment=3370411
Причём, сам форум прекрасно видит, куда ведёт ссылка:
Для форума она - валид, для нас - не валид.
Magnet
Постоялец
Не уверен, нужны ли эти полигоны? Кажется где-то на этом форуме читал про них, что в высокоомной точке с ними лучше, т.к. индуктивность меньше.
Цобеля совсем убрать? Можно его повешать прямо на выходные клеммы после реле защиты?
finn32
Старожил
И после катушки. Да, только ПЕРЕД реле.
FrolovAndrew
Постоялец
Про токовую защиту не забудь.
Rus2000
I=U/R
НЯП, сначала стоит реле, потом дроссель, потом Цобель. Этот фильтр можно смонтировать на клеммах АС.
Диоды, защищающие реле и ВК, стоят от выхода реле на обе шины питания ВК.
В этом случае, энергия, накопленная в АС и дросселе, сбрасывается при размыкании реле на шины питания.
Magnet
Постоялец
Уже забыл, спасибо, что напомнили.
Подумаю, как ее можно сюда пристроить.
Вы имеете ввиду диоды, которые обычно рисуют параллельно К-Э выходников? Т.е. их общую точку нужно подключить после реле (к выводу 4 реле по схеме ориентира), я правильно понял?
Я раньше не задавался вопросом охвата ООС реле и выходного дросселя, поэтому, хоть и представляю в общих чертах, как это делается, но вопросов много. Буду очень благодарен за помощь. Ориентироваться буду на плату ориентира (каламбур каламбурный
), которую вы дали выше:1. Я так понимаю вместо одного резистора с инверт. входа на выход, нужно будет два - один подключается к точке FB1, второй - к FB2? Как выбрать их номинал? Понятно, что один из них задает Ку в рабочем режиме и его нужно оставить как есть, а второй?
2. C2R4 ставить такие же, как на схеме выше или они как-то рассчитываются?
