Eskimo

Новичок
10 Апр 2021
54
6
51
Да, действительно. Благодарю.
К слову о предвыходном каскаде. На сайте минского Интеграла указано что граничная частота КТ814 и КТ815 составляет 40 МГц. У КТ816 и КТ817, как и было, 3 МГц. Неужели поменяли технологию? Есть парочка новых, вроде бы как раз интеграловских из чд, подскажите как замерить Ft с приемлемой для практики точностью? Из приборов точно найдется генератор до 100 МГц и милливольтметр В3-38.


NEULO

Постоялец
4 Ноя 2020
983
590
48
Для начала надо узнать в каком режиме ft измеряется в дш. Потом собираем стенд , задаем нужные токи и напряжения и поехали. Схема с заземленным эмиттером.


12943

Старожил
6 Дек 2017
1,296
568
Не вижу в даташите Интергала даже упоминания fT.
Cпособ измерения в ГОСТе.


Eskimo

Новичок
10 Апр 2021
54
6
51

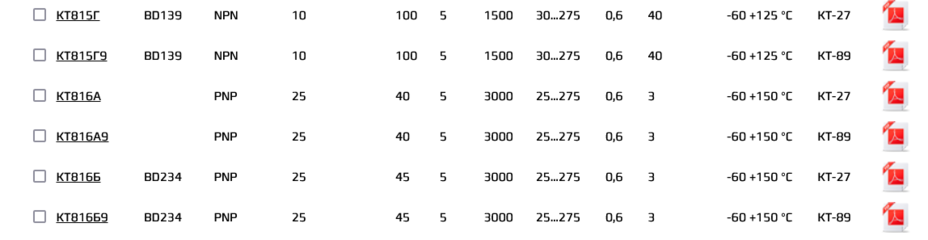

А на самом сайте есть. Третий справа столбик. Если 40 МГц получены по схеме ОБ, то при измерении с ОЭ частота будет 40/30=1,33 МГц, что явно маловато будет.

p.s. что больше удивило, так это отсутствие Ft в даташите на BD139/140 от ST.


Вложения

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
10,486
3,882
Плюк
Завязываем с офтопом...
КТ814/815 тут ставятся только в термоузел, где частотка не нужна.
В драйверах они не работают.
Проверено.

Последнее редактирование:

arser62

Не проверенный
15 Мар 2021
2
0
59
Сергиев Посад
Какие изменения надо внести в схему при питании +- 25 вольт ? Пишут самые линейные П702 -как они будут себя чувствовать в схеме .Большая мощность не нужна.


Lazy

Новичок
24 Авг 2019
17
16
52
После сборки усилитель больше года ходил по знакомым, а сам я его не слушал т.к. не имею возможности. Недавно вернулся в неисправном состоянии. Неисправность была в блоке питания, по словам знакомого, включили на замкнутый выход. Послушал, наконец, усилитель и я сам. В составе АС клон Loewe Hi-Fi Box LB-900 на оригинальных динамиках, источник CD Cambridge Audio Azur640C. Усилитель создает очень широкую сцену, низкие частоты полностью контролируются. Прослушивание музыки совсем не утомляет, слушали разные жанры, три часа пролетело незаметно. Совсем не чувствуется мощность усилителя, при увеличении громкости звук просто масштабируется. Учитывая копеечные вложения в комплектацию можно сказать что получился отличный усилитель.


Lazy

Новичок
24 Авг 2019
17
16
52
Тоже отличный. Думаю собрать полную версию для себя.


Rus2000

I=U/R
17 Окт 2017
10,486
3,882
Плюк
Тоже отличный.
Это хорошо.
Обычно говорят "учитывая стоимость" о каком-нибудь дешевом и хреновом продукте. Т.е. понятно что оно овно, но учитывая копеечную стоимость - отлично.

Наверное, более корректно можно сказать примерно следующим образом:
"Даже при копеечных вложениях в комплектацию, получился отличный усилитель",
или:
"Несмотря на копеечные вложения в комплектацию, получился отличный усилитель".

Последнее редактирование:

Gerasim

Постоялец
10 Апр 2019
291
166
58
ОУ - OPA134/OPA132. Желательно использовать ОУ, имеющие Ку/20к не более 60дБ. Оптимальное значение - 56дБ.
Вернулся к незаконченной конструкции (сельхоз сезон закончился:)), приобрел ОУ OPA134, замер показал 40 дБ, как то маловато. Из того, что близко к рекомендуемым 56дБ, у себя нашел AD744-52дБ и КР574уд1Б-57дБ. Есть еще TL071-44дБ. Подскажите, какой лучше поставить без ухудшения общих характеристик усилителя?


Gerasim

Постоялец
10 Апр 2019
291
166
58
А так 744 должна встать хорошо.
Поставил AD744, настраиваю без конденсатора ФНЧ (где-то видел такую рекомендацию). Постоянка 2мВ. конденсатор С5-330пф, R6-1кОм, как в схеме для OPA134. Такие картинки номиналами R5 560 Ом, 750 Ом и 910 ом. меньше и больше этих значений возникает колебательный процесс за "зазубриной"). может конденсатор С5 поставить другой на период настройки?


Вложения
