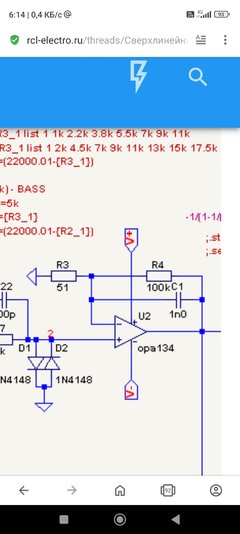

Здравствуйте, зарядил вашу схему в Micro-Cap 12, получилась такая картинка, все работает как вы и показали, вы используете в схеме регулирующие резисторы 22 кОм, резисторы с алика 20 кОм. При моделировании получается следующее, при 22 кОм низ на 20 Гц регулируется в dB +11,8...-11,6, верх на 20 кГц, +4,5... -4.8. При 20 кОм низ +11,1...-11,1, верх +4,3...-4,6.
Каким образом привести (при сопротивлении в 20 кОм) регулировки как при 22 кОм и нужно ли это делать? Если не сложно, то можете подсказать номиналы для 20 кОм.
В начале этой темы вы рекомендуете использовать следующую блок-схему: РГ - Буфер - РТ - УМ, куда в этой цепочке можно поставить сверхлинейный предусилитель с Ку=18dB?
