Сверхлинейный регулятор тембра для короткого тракта

[sv64]

При настройке с OPA2134 не получалось настройить и прямоугольник и клип (не знаю надо ли клип). Или "бородка" в самом начале клипа, или полки в прямоугольнике волнистые. С OPA1642 вроде красивее, но не понятно то что обведено:



[MakarOFF]

Да не сильно нужно клип смотреть при единичном усилении. Но если сильно нужно тогда поднимать напряжение питания до максимального рабочего +-18 Вольт.



[sv64]

С генератора сигнала не хватало до клипа, поэтому снизил питание до +-14. На OPA2134 не было ступеньки, но была "бородка"



[MakarOFF]

Так я и пишу что клип нормальный с учётом того что он практически никогда не наступит в этой схеме при напряжении питания +-18 Вольт.



[fkdkondmi]

При настройке с OPA2134 не получалось настроить и прямоугольник и клип

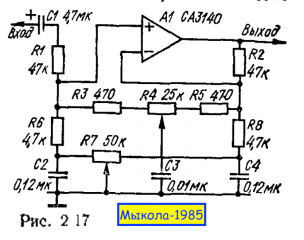

Зачем Вам изучать клип на регуляторе тембра? Это же не усилитель мощности. Вот что написал Finn32 по поводу настройки этого темброблока: "Регуляторы в среднее положение, на вход квадрат 1 кГц амплитудой 2-3 В и крутим резистор ППК по наилучшему виду квадрата. Также с15 по Вашей схеме скорее всего потребует подбора. На выход композита нужен резистор 47-100 Ом."



[Rus2000]

При настройке с OPA2134 не получалось настройить и прямоугольник и клип (не знаю надо ли клип). Или "бородка" в самом начале клипа, или полки в прямоугольнике волнистые. С OPA1642 вроде красивее, но не понятно то что обведено:

Посмотреть вложение 71761Посмотреть вложение 71762

Артефакт, обведенный красным эллипсом, некритичен и безопасен.
Проверка в клипе нужна для того, чтоб убедиться в устойчивости схемы на предельных режимах.
Чтоб в непредвиденной/нештатной ситуации не получить на выходе схемы ВЧ сигнал значительной амплитуды.
