Световое сопровождение музыки В. Максимова.

Vikont67

Новичок
30 Июл 2021
24
35
54
вот я хотел бы повторить НО 1) печатная плата..(большая проблема в её изготовлении..
Плату можно изготовить на заказ.
2) не хватка времени,
У всех не хватает.
(после работы валюсь с ног.. 5ти дневка.. плюс куча времени на дорогу) а в выходные столько наваливается домашних дел просто жесть.. выходные пролетают как во сне..
Все так живут.
а время жизни уходит......( бестолку, в пустую, в борьбе за выживание.. точнее существование)
Мысли о смысле жизни не посещают? Меня иногда посещают. Но когда сделаешь интересную вещь, достигнешь поставленной цели - тогда и появляется какой-то интерес к жизни. Поэтому и занимаешься бесполезным с точки зрения некоторых занятием, создаёшь для себя иллюзию интересной жизни.
я понял что всё..... будущего нет........ осталось только прошлое вспоминать) вот и опять пришёл интерес к рукоблудию с аудио электроникой)
Лучше присоединяйтесь к нам. Жизнь продолжается...


Q-werd

Постоялец
6 Янв 2020
391
57
54
После окончания работы с тремя каналами решил расширить функционал до пяти каналов. Была разработана доп. плата на 2 канала появилась версия цвет_5К.lay + цвет_доп_2К.lay (цвет_5К.lay - .это та же цвет_3К.lay, только добавлены контактные площадки для проводников к цвет_доп_2К.lay). Получилось не совсем технологично, но я свою уже изготовленную плату не переделывал, нужно было заказывать новую, всё перенести со старой, поэтому в нужных местах напаял проводников и перенёс на макет.

цвет_5К.lay. Плата двухсторонняя. Жёлтыми квадратами выделены функциональные узлы по принципиальной схеме - УО, ФСУ и т.д. Шелкография отсутствует. Все элементы на плате маркированы. Белые контактные площадки - для подключения периферии. Желтые - для подключения доп. платы на два канала. Дополнительно на плате разведены стабилизаторы на 5 и ±12 В.

Доп. плата на 2 канала цвет_доп_2К.lay.
1.Для подключения к основной соединить одноимённые жёлтые конт. площадки на обеих платах.
2.На плате добавлен стабилизатор для компараторов, аналогичный V20R64C31 (чтобы не тянуть провод с основной платы), и фильтры по питанию, аналог. С2С3, С7С4, С11С12.

Видео работы
Не хорошо настроена эта схем. Если смотреть с 2мин04сек "играют" только два правых канала, при чем музыкальное сопровождение все время присутствует (красный - это НЧ, а он "спит").


valeric

Постоялец
4 Июл 2019
395
198
64
Не хорошо настроена эта схем. Если смотреть с 2мин04сек "играют" только два правых канала, при чем музыкальное сопровождение все время присутствует (красный - это НЧ, а он "спит").
В этой схеме нет фильтров, как в принятых ЦМУ, и как вы их себе представляете. Она следит за частотой, которая в данный момент более значима (основная), и реагирует на нее. Так придумал разработчик, вернее изобрел (имеет патент на изобретение). А ошибаться, или халтурить, она не умеет в принципе.
А вообще то, попробуйте собрать и настроить "лучше", вот в чем основной вопрос. Схема настолько сложная, вдруг мы действительно чего не учли, недоработали, недопоняли, и вы откроете новые качества и свойства этой схемы.


Gerasim

Постоялец
10 Апр 2019
267
154
57
Моя первая конструкция-это Цветомузыка, конец 70-х. Я с друзьями на нее возлагал большие надежды. Вместе с усилителем и колонкой от синтезатора WERMONA , с динамиком в полметра, она должна была создать такое впечатление на девчонок, чтобы они сами ложились и в штабеля складывались Как элемент шоу, вещь зачетная, но к прослушиванию музыки отношение имеет третьестепенное, как по мне Музыку слушали на простом Маяке 203 и наушниках. То, что довели эту конструкцию до современного уровня-хорошо, может кто и соберет. Только значимость ЦМУ, вряд ли соответствует градусу обсуждения в этой ветке.


valeric

Постоялец
4 Июл 2019
395
198
64
Моя первая конструкция-это Цветомузыка, конец 70-х. Я с друзьями на нее возлагал большие надежды. Вместе с усилителем и колонкой от синтезатора WERMONA , с динамиком в полметра, она должна была создать такое впечатление на девчонок, чтобы они сами ложились и в штабеля складывались Как элемент шоу, вещь зачетная, но к прослушиванию музыки отношение имеет третьестепенное, как по мне Музыку слушали на простом Маяке 203 и наушниках. То, что довели эту конструкцию до современного уровня-хорошо, может кто и соберет. Только значимость ЦМУ, вряд ли соответствует градусу обсуждения в этой ветке.
Вся беда в том, что никто ее не видел, никто ее не знает, а рассуждений много. А обычно люди обсуждают то, что видели или знают. Вот такой абсурд получается...


Vikont67

Новичок
30 Июл 2021
24
35
54
Не хорошо настроена эта схем. Если смотреть с 2мин04сек "играют" только два правых канала, при чем музыкальное сопровождение все время присутствует (красный - это НЧ, а он "спит").
Как Вам уже ответили выше, действие этого устройства отличается от традиционных ЦМУ. "Красный - это НЧ..." - такое разделение здесь отсутствует в принципе.
В указанный Вами момент начинает доминировать сольный голос певца и мы наблюдаем световую картину в виде светящихся двух правых каналов. Всё остальная музыкальная инструментовка не является превалирующей, поэтому все остальные каналы не светятся
(красный - это НЧ, а он "спит").


Q-werd

Постоялец
6 Янв 2020
391
57
54
Если цветомузыка (или светомузыка) - это раскрытие сущности музыки посредством зрительных восприятий, тогда больший эффект можно увидеть с помощью Фрактальной анимации:
что никак не идет в сравнении с плафонными мигалками


12943

Старожил
6 Дек 2017
1,275
544
раскрытие сущности музыки посредством зрительных восприятий
Какие зрительные образы обладают наибольшим эмоциональным воздействием?
Разумеется не искусственные и абстрактные, а натуральные.
Почему всякие светомузыки склеили ласты навсегда?
Потому, что есть видео, в неограниченном доступе, ассортименте и даже с возможностью монтажа.
Сорок лет назад мой одноклассник слушал музыку под хоккей по телику.
На что уж я терпеть не могу все эти футболы, но в комплекте выглядело очень прикольно.


Vikont67

Новичок
30 Июл 2021
24
35
54
Если цветомузыка (или светомузыка) - это раскрытие сущности музыки посредством зрительных восприятий, тогда больший эффект можно увидеть с помощью Фрактальной анимации:
что никак не идет в сравнении с плафонными мигалками
Всё это интересно. В мире вообще много чего интересного. Только здесь мы обсуждаем то, что можно сделать своими руками. Какое отношение ЭТО имеет к данной теме? Качайте себе и наслаждайтесь. А мы идём своей дорогой.


valeric

Постоялец
4 Июл 2019
395
198
64
Вся беда в том, что никто ее не видел, никто ее не знает, а рассуждений много.
Такое впечатление, что предлагается к повторению черт с рогами, притом внасиловку, под дулом автомата, не сделаешь, зарэжем...
Почему всякие светомузыки склеили ласты навсегда?
Всякие - да (после 10 мин смотрения на них, глаза из орбит у всех вылазили), а эта еще поживет, потому как не всякая. Да и театры света и музыки вас и ваших потомков переживут. Рассуждатели ..ля...


Александр Х.

Новичок
22 Июл 2021
15
7
71

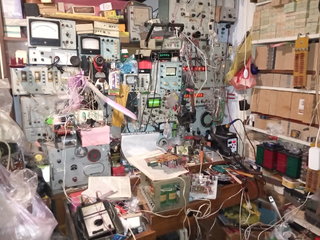

Удалось "откопать"черновики сорокалетней давности, смотрю на них и пытаюсь вспомнить... А ведь эти схемы на макете работали (схемы рисовались с рабочих макетов).Схемы управления тиристорами.Печатная плата(чертеж) со стороны планарных МС и ее вторая сторона с топологией,электрическая схема этой платы.Эта плата есть в "металле",она работала в составе макета, но найти ее пока не могу.Разбираться с тем,что "наваял" 40 лет назад буду зимой.Ну а это мое рабочее место,вот бы мне его 40 лет назад.Прошу прощения за творческий беспорядок.


Вложения

Последнее редактирование:

NEULO

Постоялец
4 Ноя 2020
950
568
48
Шикарная лаборатория.) Три четверти железок даже опознать не могу. :)


infiniti65

Не проверенный
16 Окт 2021
8
0
56
Наверняка я не один такой, кто любит, чтобы музыка сопровождалась красивым, красочным светом. Но те ЦМУ, которые мы видели, или собирали по многочисленным схемам, никак не подходят для этого. Да и где все эти ЦМУ? Мы от них давно избавились, как от надоедливых мух. И правильно сделали, кроме ярких вспышек, от которых через 10 минут гляденья на них, начинают глаза из орбит вылазить, мы ничего от них не получаем. Лично я собирал, наверное почти все схемы, которые публиковались, в надежде получить желаемое: свет должен плавно, красиво, без напряжения глаз просто сопровождать музыку.
Была схема, опубликована в "Радио" №2 за 1981г. Но тогда она оказалась недоступной для повторения, невозможно было скомплектовать деталями, дефицит был. Да и сама схема казалась сложноватой.
И вот года уже 3 назад, пролистывая журналы, набрел на эту схему. Дефицита нет, решил собрать. ПП не было, попробовал на макетных платах, долго собирал. Но оно того стоило. Да, это было то, о чем долго мечталось. Световое сопровождение музыки, от которой эффекты музыки усиливаются, без напряжения, только удовольствие.
Так выглядела схема сборки на макетных платах:
Посмотреть вложение 56627
Конечно поделиться или найти любителя на такую сборку...
А вот на сегодняшний день, можно и поделиться, и наверняка найдутся желающие повторить, и получить удовольствие от красивого сопровождения музыки светом.
Появились на свет вот такие ПП:
Посмотреть вложение 56628 Посмотреть вложение 56629
Да и к тому же старые микросхемы заменены на более новую серию. Предусмотрено 6 каналов вывода света (хотя можно собрать и как в журнале 3 канала, или расширить до 4-х, 5-и или 6). Да и вместо громоздких трансов на выходе, удалось заменить на оптроны.
И так: схема
Посмотреть вложение 56630 Посмотреть вложение 56631 Посмотреть вложение 56632 Посмотреть вложение 56633

Такая плата получается в сборе:
Посмотреть вложение 56638
Ну и чтобы увидеть работу, даю ссылку на видео работы (первый раз так делаю и не знаю получилось или нет).
Если у кого бу
Наверняка я не один такой, кто любит, чтобы музыка сопровождалась красивым, красочным светом. Но те ЦМУ, которые мы видели, или собирали по многочисленным схемам, никак не подходят для этого. Да и где все эти ЦМУ? Мы от них давно избавились, как от надоедливых мух. И правильно сделали, кроме ярких вспышек, от которых через 10 минут гляденья на них, начинают глаза из орбит вылазить, мы ничего от них не получаем. Лично я собирал, наверное почти все схемы, которые публиковались, в надежде получить желаемое: свет должен плавно, красиво, без напряжения глаз просто сопровождать музыку.
Была схема, опубликована в "Радио" №2 за 1981г. Но тогда она оказалась недоступной для повторения, невозможно было скомплектовать деталями, дефицит был. Да и сама схема казалась сложноватой.
И вот года уже 3 назад, пролистывая журналы, набрел на эту схему. Дефицита нет, решил собрать. ПП не было, попробовал на макетных платах, долго собирал. Но оно того стоило. Да, это было то, о чем долго мечталось. Световое сопровождение музыки, от которой эффекты музыки усиливаются, без напряжения, только удовольствие.
Так выглядела схема сборки на макетных платах:
Посмотреть вложение 56627
Конечно поделиться или найти любителя на такую сборку...
А вот на сегодняшний день, можно и поделиться, и наверняка найдутся желающие повторить, и получить удовольствие от красивого сопровождения музыки светом.
Появились на свет вот такие ПП:
Посмотреть вложение 56628 Посмотреть вложение 56629
Да и к тому же старые микросхемы заменены на более новую серию. Предусмотрено 6 каналов вывода света (хотя можно собрать и как в журнале 3 канала, или расширить до 4-х, 5-и или 6). Да и вместо громоздких трансов на выходе, удалось заменить на оптроны.
И так: схема
Посмотреть вложение 56630 Посмотреть вложение 56631 Посмотреть вложение 56632 Посмотреть вложение 56633

Такая плата получается в сборе:
Посмотреть вложение 56638
Ну и чтобы увидеть работу, даю ссылку на видео работы (первый раз так делаю и не знаю получилось или нет).
Если у кого будет интерес или вопросы, думаю обсудим.
Здравствуйте! вот случайно наткнулся на этот форум. Вспомнил,что очень-очень давно,году в 84 мечтал собрать эту схему,даже нарисовал чертежи печатных плат). но не хватило материальной базы и опыта.А сейчас увидел схему-и НОСТАЛЬГИЯ!!! Вас не сильно затруднит скинуть печатку в gerber или lay (попробую заказать на заводе) и список деталей и узлов,заменённых на современную базу ? или вдруг у Вас завалялась лишняя плата- готов купить за Вашу цену

Последнее редактирование модератором:

infiniti65

Не проверенный
16 Окт 2021
8
0
56
Приношу извинения,это я дал "косяк". Р3-82-63стр. и ведь правильно сразу написал,а потом исправил на 81год. Теперь все становится на свои места с моей памятью.Просто вспоминается,что у меня уже работал макет когда появились эти дополнения.А первоначально макет представлял из себя полусферу из спаяных на весу деталей (и это на планарных МС,благо проблем с перемычками из МГТФ небыло) и это все работало! Ввергли вы меня в ностальгию... 40лет как одно мгновение.Самому сейчас интересно найти платы макета и схемы управления тиристорами,в этой части были доработки. Но быстро найти наверное не получится.
1981 год номер 11 - тоже есть какие то дополнения, или исправления


infiniti65

Не проверенный
16 Окт 2021
8
0
56
Продолжение...
Если Вы настроили основную плату, то пора собирать всё устройство, припаять доп. плату и произвести её настройку.
Схема соединений:

О конструкции.
Основная плата занимает основное место в корпусе. Оставшееся место занимает плата, на которой собраны узлы управления лампами и трансформаторы питания. Она собрана на макетке, поэтому печатка отсутствует. Обе платы вставляются в салазки на корпусе (поэтому на платах отсутствуют места крепления) и зажимаются передней и задней панелями.
В качестве трансформаторов использовал покупные залитые трансформаторы. Узлы управления не описываю, реализовать можно разными способами. Мой вариант своеобразный - в качестве трансформаторов использовал специфические дроссели (писал выше).
Индикатор и светодиоды на переднюю панель не выносил - к сожалению, невозможность произвести должного качества слесарные работы по выпиливанию отверстий. Я вообще от них отказался, не вижу в них необходимости. Три цветных светодиода закрывают три заводских отверстия и используются как индикаторы питания.
Переключатель сигнал - ГШ установил на задней панели возле входных коннекторов.
К авторской схеме добавил сумматор правого и левого каналов, взято . Собран на отдельной плате и закреплён на входных коннекторах.

Продолжение следует...
а Вы не рассматривали вариант сделать выход без тиристоров -на мощных полевиках и мощных светодиодах или светодиодных лентах?
