Генератор сигналов и измеритель АЧХ

[Alan Bins]

А разве они смогут работать на частотах до 30 мГц?Придется использовать внешнюю ИС АЦП.



[Rus2000]

А разве они смогут работать на частотах до 30 мГц?Придется использовать внешнюю ИС АЦП.

Нам нужно измерять выпрямленной значение. Например, стрелка милливольтметра В3-38 не двигается с частотой 5МГц, но позволяет достаточно точно измерять переменное напряжение такой частоты.



[Phantomas]

Там этого и не надо. Сигнал с усилителя выпрямляется и уже постоянку измеряет АЦП микроконтроллера.

Опоздал ;D ;D



[Rus2000]

Хороший выпрямитель сделать на 20-50МГц - тоже нетривиальная задача. Но тут можно будет, например, ввести поправки при цифровой обработке...



[Alan Bins]

Тогда исключая выпрямитель получается прибор из готовых модулей-те что у Юрия на фото.



[Phantomas]

Хороший выпрямитель сделать на 20-50МГц - тоже нетривиальная задача. Но тут можно будет, например, ввести поправки при цифровой обработке...

Не уверен в этом, там скорее всего нелинейность значительная будет и при разных уровнях сигнала будут разные коэффициенты.



[Phantomas]

Тогда исключая выпрямитель получается прибор из готовых модулей-те что у Юрия на фото.

Самое главное - это программная часть.



[Phantomas]

Вот еще наборчик интересный. До 450МГц и ЦАП 14-битный, 2 канала:
https://ru.aliexpress.com/item/AD9910-module-DDS-V2-0-signal-source-100MHz-crystal-oscillator-signal-output/32713379484.html?spm=a2g0v.10010108.1000014.10.36d74d4eCvL3pj&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.112237.0&scm_id=1007.13338.112237.0&scm-url=1007.13338.112237.0&pvid=35767920-ac4a-4445-8909-a94ceabf14dd



[Alan Bins]

Думаю такие модули избыточны-тот что у Юрия вполне подходит для снятия АЧХ усилителей мощности.



[Phantomas]

Шире мысли, не надо делать узкоспециализированную вещь, надо чтобы было удобно. Если при каждом подключении придется мануал по настройке и работе читать, то это не очень продуктивно.



[Rus2000]

Модуль на AD9834, наверное, является оптимальным для нашей задачи.
Где-то рядом AD9850 и AD9851.
По функционалу Юрий тоже верно предлагает. Но вот работа через табличный процессор меня смущает.
Я бы снятие АЧХ тоже сделал в самом устройстве: задали кнопочками диапазон качания и шаг частоты, и контроллер сам устанавливает частоту, проводит замер напряжения, а потом просто сбрасывает в последовательный порт пару-тройку чисел - номер точки, ее частоту и измеренное напряжение.
Т.е. измеренные точки АЧХ сбрасываются для обработки внешним устройствам. А кто и как использует эти данные - это дело десятое. Можно тупо из терминала в файл сохранить, а потом хоть в тот же табличный процессор загрузить для обработки. А можно по блютусу качать на планшет и наблюдать график почти в реальном времени.



[Phantomas]

Можно и на цветном экране с тачскрином самого устройства отображать результат.



[Rus2000]

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация



[YuriyB]

Детекторная головка и усилитель постоянного тока Х1-48. Для работы в полосе до 150МГц. Пригодится.



[Phantomas]

Не пробывал генератор запускать?



[YuriyB]

Не пробывал генератор запускать?

Пока не было возможности, увы.

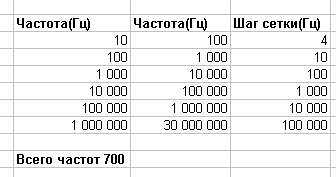

Вот начал прикидывать программу. Примостячил график, вертикальная ось пока будет в единицах АЦП от 0 до 1023,а горизонтальная уже расчётная , написал прогу расчёта частот, и перевод их в HEX для передачи в МК.

1,Как считаешь, такой сетки частот для начала достаточно?



[YuriyB]

Пока вырисовывается такая конфигурация:
В автономном режиме это функциональный генератор с дисплеем, с управлением от кнопок и энкодера, по частоте, форме и амплитуде.
В связке с компом - измеритель АЧХ.
Надо ещё обдумать как снимать фазу сигнала, чтобы получить одновременно и ФЧХ.



[Phantomas]

С фазой сомневаюсь, что получится, будет сильно влиять паразитные емкости. Думаю, надо сделать еще выбор линейной и логарифмической шкалы частот и шкалу уровня в децибелах.



[YuriyB]

С фазой сомневаюсь, что получится, будет сильно влиять паразитные емкости.

На даном этапе нужен сам принцип определения фазового сдвига.
Типа фаза вх. сигнала + или - фаза выходного сигнала. Нужна схема фазового детектора, то-ли аналоговая, то-ли на логике 74НС. Частота то будь здоров.

Думаю, надо сделать еще выбор линейной и логарифмической шкалы частот.

Добро. Это в Экселе встроенное, добавлю кнопку.

и шкалу уровня в децибелах.

У нас максимум 1023 единицы АЦП, получим 60дБ шкалы, добавлю в расчёт.

Может ещё какие предложения?



[Phantomas]

Не, с фазой скорее всего ничего не получится, там даже на ЗЧ проблематично, что уж говорить про мегагерцы.

Для логарифмической шкалы 10-20 точек на декаду (тоже с логарифмическим шагом). Ну и сглаживание, как в кардиографе ты делал, на первых порах с возможностью регулировки (а может и оставить придется).
