Ультралинейные повторители для работы с высокоомными источниками сигнала
- Автор темы Rus2000
- Дата начала
Alan Bins
Штурман Билли
В теме есть версия бескомпромиссного буфера с отличным подавлением по питанию и платы к нему.
http://rcl-electro.ru/index.php?topic=530.90
R12-47 кОм.
http://rcl-electro.ru/index.php?topic=530.255 пост 256.
Зачем было делать по первой версии схемы и платы.
Хотя считаю,что питание для любых версий этого,да и любого другого буфера надо стабилизировать.
Можно даже так:
http://rcl-electro.ru/index.php?topic=1570.msg28924#new
http://rcl-electro.ru/index.php?topic=530.90
R12-47 кОм.
http://rcl-electro.ru/index.php?topic=530.255 пост 256.
Зачем было делать по первой версии схемы и платы.
Хотя считаю,что питание для любых версий этого,да и любого другого буфера надо стабилизировать.
Можно даже так:
http://rcl-electro.ru/index.php?topic=1570.msg28924#new
Последнее редактирование модератором:
Rus2000
I=U/R
На предыдущей странице исправленная схема.Alan Bins написал(а):
Наверное потому, что трухольная плата была только для первой версии.Зачем было делать по первой версии схемы и платы.
Для многих это критично.
Я тоже не буду на СМД собирать. Можете считать меня консерватором, ретроградом и мракобесом. ;D
А я считаю, что не надо.
Изменю точку зрения только после убедительных результатов измерений.
Alan Bins
Штурман Билли
Можно конечно и новую трухольную сделать,но считаю ,что максимальных параметры достижимы только с применением
SMD компонентов.
Сергей кстати советовал даже питание ушника стабилизировать,что наверное излишне,но для буфера/преда в самый раз.
Вот например подавление стабилизатора ИОН-ФНЧ-ОУ из той темы:
В сверхлинейниках ничего излишнего не бывает-тут экономить на мелочах не надо.
SMD компонентов.
Сергей кстати советовал даже питание ушника стабилизировать,что наверное излишне,но для буфера/преда в самый раз.
Вот например подавление стабилизатора ИОН-ФНЧ-ОУ из той темы:
В сверхлинейниках ничего излишнего не бывает-тут экономить на мелочах не надо.
Rus2000
I=U/R
Я сделаю, как будет время.Alan Bins написал(а):
Возможно. Спорить не буду.
Но вот трухольный вариант уже собран и работает неплохо.
"Лучше быть богатым и здоровым..." (с)
Могу согласиться с простым параметрическим стабилизатором на резисторе и стабилитроне.
И то только после того, как мне покажут помехи от питания на корректно собранном и подключенном устройстве.
Vector-A
Новичок
Приветствую всех участников данного форума! Внесу небольшую лепту в столь полезное дело.
Точнее Алексей ака Finn32 начал выкладывать сделанные мной спектры повторителя.
Сразу объясню почему была сделана именно эта версия схемы. Всё очень просто, это была первая законченная плата в теме и как раз делал заказ плат своих проектов на заводе, вот до кучи и заказал. ;D А пока изготовили, пока пришли, пока дошли руки до пайки время прошло много и тема далеко ушла. Самому делать платы было уже не охота.

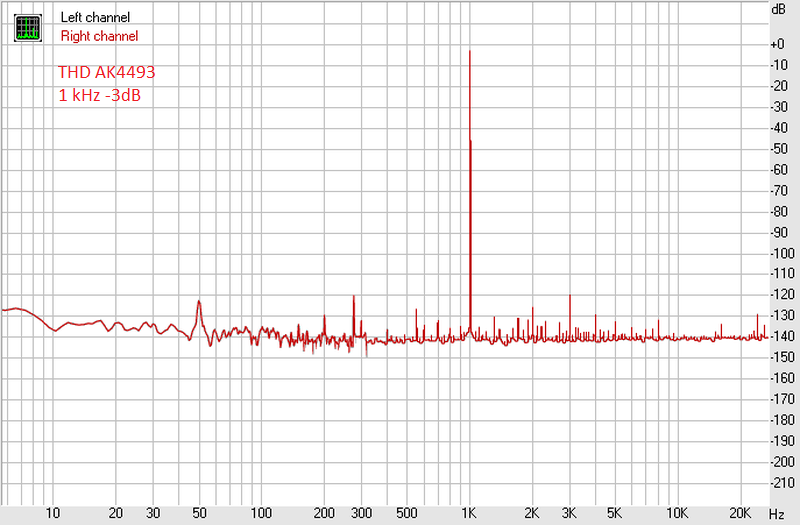

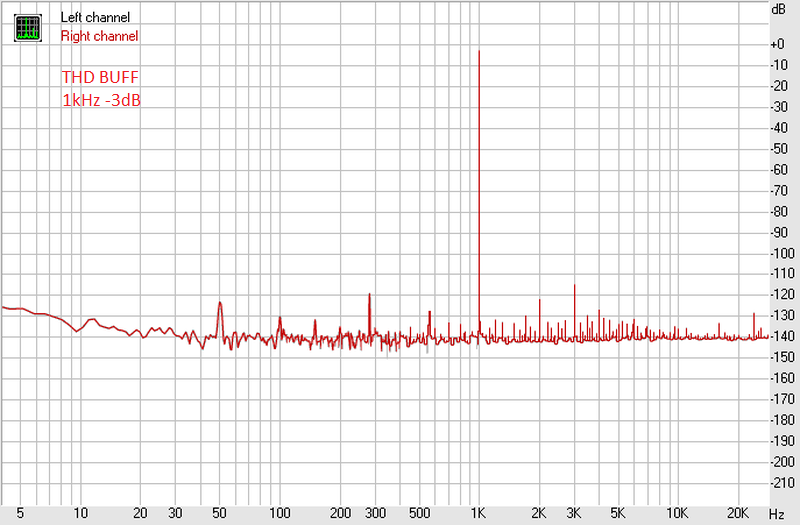

Итак, далее. Диоды ГСТ зашунтировал, но земли ещё не порезал. Таблица и спектры голого ЦАПа, с повторителем и добавлением сопротивлений на вход 2,4 кОм; 5,1 кОм; 15 кОм.
Далее спектр 10 кГц:

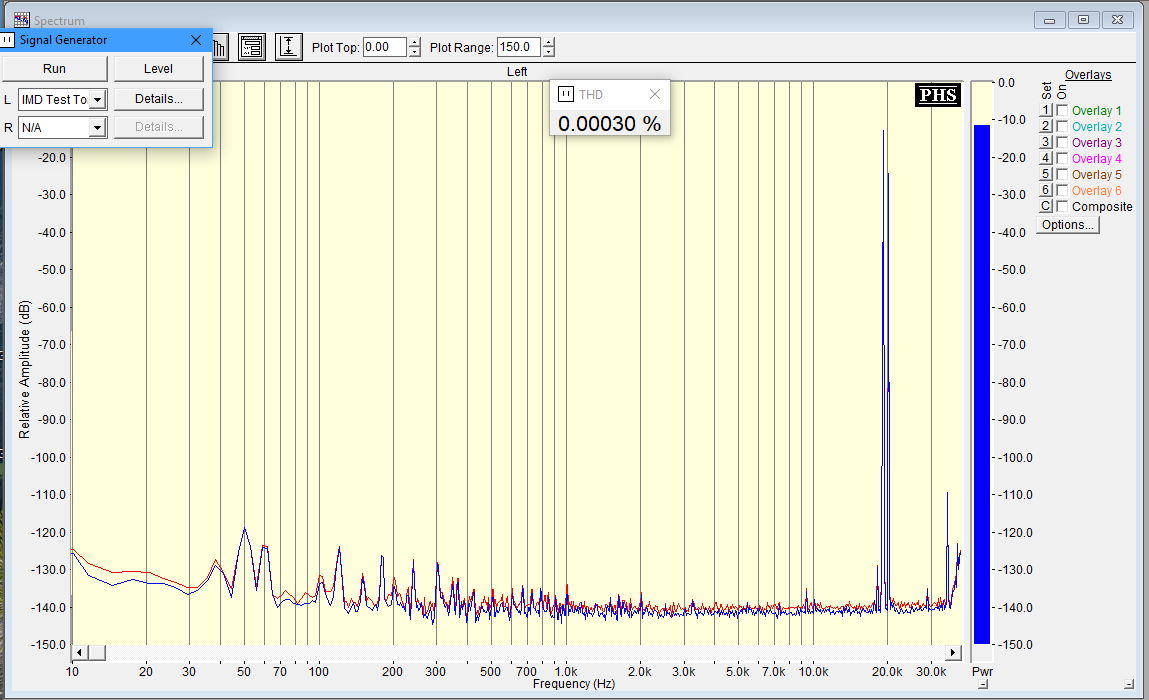

Установил программу SpectraPlus, т.к. RMAA на 19+20 кГц показывала несуразицу. Не калибровал и не отстраивал, уж извините.
Пока вот так.
Точнее Алексей ака Finn32 начал выкладывать сделанные мной спектры повторителя.
Сразу объясню почему была сделана именно эта версия схемы. Всё очень просто, это была первая законченная плата в теме и как раз делал заказ плат своих проектов на заводе, вот до кучи и заказал. ;D А пока изготовили, пока пришли, пока дошли руки до пайки время прошло много и тема далеко ушла. Самому делать платы было уже не охота.
Итак, далее. Диоды ГСТ зашунтировал, но земли ещё не порезал. Таблица и спектры голого ЦАПа, с повторителем и добавлением сопротивлений на вход 2,4 кОм; 5,1 кОм; 15 кОм.
Далее спектр 10 кГц:
Установил программу SpectraPlus, т.к. RMAA на 19+20 кГц показывала несуразицу. Не калибровал и не отстраивал, уж извините.
Пока вот так.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
На картинках спектров много свободного места. На этом месте хорошо бы писать условия съёма спектра. Это предотвратило бы непонимание, что сия картинка показывает. Даже сам автор спектров через неделю не вспомнит, что они означают, и не сможет отличить их среди десятков подобных.
Классификация - наше всё. )
Классификация - наше всё. )
Rus2000
I=U/R
В именах файлов вся инфа есть.Sagittarius написал(а):
Конечно, не так удобно, как с надписью на пустом поле экрана анализатора, но различить файлы можно.
По картинкам видно, что при изменении Rsrc от нуля до 15кОм (что соответствует Rрг=60кОм), уровень искажений практически не меняется.
Очень хороший результат.
Rus2000
I=U/R

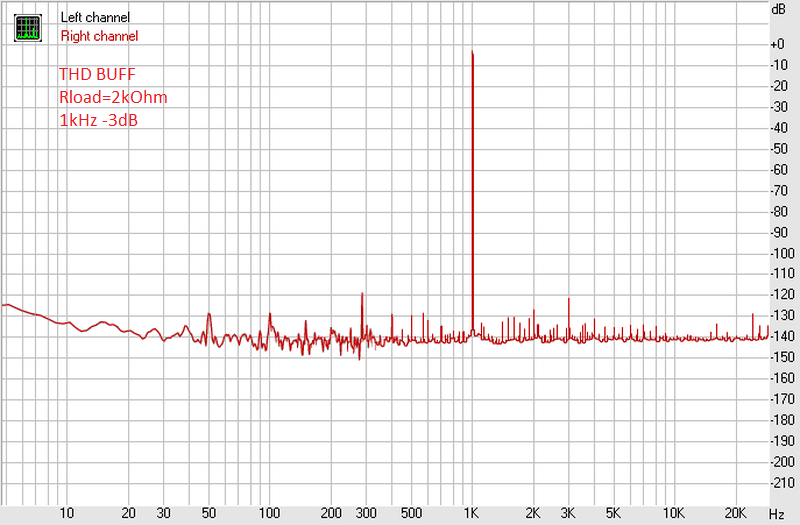

Если будет время и желание, проверьте, как буфер работает на нагрузку 2кОм вместо расчетных 5-ти.Vector-A написал(а):Спасибо, учту.
Симулятор показывает заметный рост искажений (ожидаемый Кг - порядка 25-30u%), но они почти вписываются в исходные условия проектирования (Кг не выше 20u%).
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Если он сохранит линейность на 2 кОмах нагрузки, можно снизить уровень шума инвертирующих УМ выбором более низкоомных резисторов во входе.
Rus2000
I=U/R
Я к этому и клоню. Так можно уменьшить уровень шума в полтора с лишним раза.Sagittarius написал(а):
Тут чисто вопрос здоровой лени - если зарегистрировать повышение искажений не удастся, то пока можно отложить в сторону доработку буфера под новое ТЗ, т.е. под 2кОм нагрузку.
Ну и переделка потянет за собой повышение режимных токов буфера, т.е. рост энергопотребления и ухудшение теплового режима нагруженных элементов, а с ним, возможно, и усложнение схемы на несколько транзисторов.
Phantomas
Администратор
Александр, предлагаю попробывать не использовать встроенный в Спектру генератор. Более чистые спектры выдает отдельно записанные файлы. Их можно воспроизвести с помощью проигрывателей AIMPP, Foobar2000. Надо только везде выставить частоту дискретизации 44,1КГц и 24 бит (и в плейере и в спектре и в микшере звука). Вот ссылка на файлы: http://аудиоманьяк.рф/files/test_signals/test_audiomaniac.rar В плейере надо поставить воспроизведение файла по кругу.
Vector-A
Новичок
Rus2000 написал(а):
Получилось амплитудного 4 Вольта.
Phantomas написал(а):
Я пробовал файлы аудиоманьяка подставлять в спектру. Правда скачивал очень давно. В самой спектре есть возможность подставить внешний файл в настройках генератора, но в настройках у меня было 24 бит/96 кГц. Надо будет попробовать с внешним плеером. Спасибо за подсказку.
