Модификация Sony TA-S2

vitamir написал(а):
Если позволите, напряжения на коллекторах дифкаскада разные в статике. Эта разность приложена к диодам.
И еще, я бы конструкцию на Q4 и Q7 заменил банальным токовым зеркалом по Видлару.
Нажмите для раскрытия...
А если добавить каскод в дифф и между транзисторами диффа и каскода диоды антиклипа, а коррекцию на выходе каскодированного диффа?

MakarOFF написал(а):
между транзисторами диффа и каскода диоды антиклипа
Нажмите для раскрытия...
Ограничитель ставится в высокоомных точках с большим напряжением сигнала в клипе:


А меж эмиттерами ОБ каскода сигнал мизерный, к тому же, точки эти - низкоомные, то есть, делитель работать не будет:

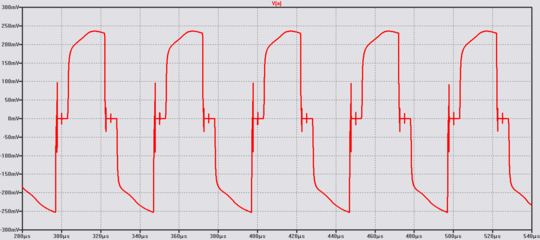

Клип, напряжение в точке "а" не достигает порога открытия диодов.

Убираем диоды клип-защиты:



Напряжение в точке "b" показывает, что его меж коллекторами Т23Т26 достаточно для отпирания диодов, сами точки съёма достаточно высокоомны для установки клип-защиты.

Ну тогда 2 диода в одну сторону, 1 в другую чтобы скомпенсировать постоянное напряжение на разных плечах источника тока.

А чем закончилась эта эпопея? Удалось что-то? Какая финальная схема?

Электрон тут появляется.
О результатах пока не сообщал.
А Вите некогда, он флудит, офтопит и нецензурно бранится.

Последнее редактирование:
А что эта крыса бандеровская тут опять делает ,почему не забанена ?

Думает забыл ху из ху ?

Сроку ему до завтра .Пусть пояснит свою позицию .

Бандеровским мразям тут не место !

https://rcl-electro.ru/threads/О-Добре-и-Зле.439/post-117289


Последнее редактирование:
Жора ты де ? :)

Ну ладно надеюсь появишься пояснишь нам за кого ты ,

Без явственныхЪ " заслуг ' я считаю применять карательные меры не стоит .

Хороших выходных всем !
