Телефонный усилитель Малыш (MalishUTF)

И шо скажут индейцы?
"Ваш сварочный аппарат не потянул провод 0,06 мм!"?

Phantomas написал(а):
16-ти омные видел, а вдруг вдвоем, через переходник решат послушать. :)
Нажмите для раскрытия...
Через три переходника можно и вчетвером послушать. ;)
Думается мне, что такие крайности не стоит предусматривать.
Лучше табличку возле разъема приклеить с грозным предупреждением:
"Подключение дополнительных наушников через переходники строго запрещено!" ;D

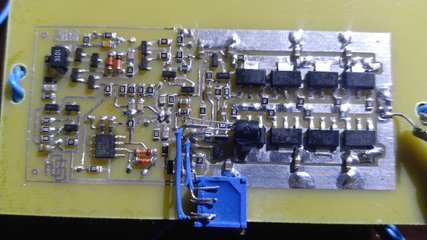

Сделан тестовый образец. Все номиналы из симулятора, ничего не менялось, кроме С6, вместо 20пФ поставил 18пФ. Детали перед установкой не подбирал. Спектры пока показать не могу, спалил статикой вход звуковухи, как ее починю, сразу выложу.


Вложения

  • 20190105_201556.jpg
    5.9 MB · Просмотры: 176
  • Image 3.png
    Image 3.png
    44.5 KB · Просмотры: 141
  • Image 1.png
    Image 1.png
    45.7 KB · Просмотры: 92
Отличная работа Серега!
Как звучит?

Платку дашь посмотреть? :)

Транзисторы в предвыходе и ВК не сильно греются?
Клип и меандр-бомба!

P.S Ну и где вы противники симуляторов? :)

Плату рисовал Юра, я чуток помогал, пока не окончательный вариант. Плата сделана в ПИКАДе. Почти все в одном слое, второй слой земля, часть соединений перемычками.



Опасался, что будут сильно греться транзисторы, но они даже до 50С не нагреваются. Видимо емкости в ВК тоже работают, как радиаторы.

Конечно его послушал, хоть и в моно варианте. Из впечатлений - очень мягкие басы, все чисто, все на месте, остальное будет понятно, когда будет стерео вариант.

П образная петля земли плохо,у меня в УНИКУМ-3 так было-уже пинали но несильно. :)
Плата что однослойная ,почему так?

В осталном мне нравится. :)

Нормально не решён узел термостабилизации, нужны идеи.
Хотелось попроще, поэтому пока односторонняя плата.

YuriyB написал(а):
Нормально не решён узел термостабилизации, нужны идеи.
Хотелось попроще, поэтому пока односторонняя плата.
Нажмите для раскрытия...

Не, я передумал, можно оставить, так как есть сейчас. Нормально работает термоузел, зря я на него обижался.

Alan Bins написал(а):
П образная петля земли плохо,у меня в УНИКУМ-3 так было-уже пинали но несильно. :)
Плата что однослойная ,почему так?

В осталном мне нравится. :)
Нажмите для раскрытия...

Для удобства сделано, потому как ЛУТ вариант. В финальной версии будет полноценная двухслойка.

Пара вопросов:

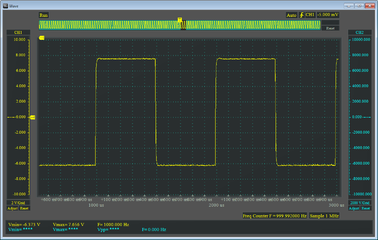

1.Почему меандр амплитудой 6,3/7,6В?
2.На 20 кГц не смотрел?

3.Вот здесь все нормально-там зубцов нет? Растянуть развертку не пробовал?
01:14:13-Image 3 (1).png


4.В интеграторе керамика-не смущает? :)
5.А что за вопросы были по узлу термостабилизации и как закреплен транзистор-на термоклей?

1. Даже на такой амплитуде нет проблем.
2. Меандр с DDS генератора осциллографа и на 20кГц у него верхушки сглажены, поэтому 1кГц.
3. Самому сначала казалось, что там запилы, но растянул и там все ОК.
4. В интегратора пленка, она на другой стороне платы.
5. Сначала казалось, что термостабилизации плохо работает, но скорее всего это было по причине не плотного приклеивания транзистора термоузла. После переклейки все стало нормально. Приклеил суперклеем (цианакрилат).

Спасибо!
А что за полевики в следящем питании?
И что за номинал емкостей по питалову?

ОУ в интеграторе прослушивать будешь? :)

MMBF5485 аналог BF245C. Емкости по 1000мкФ на плате. В БП до и после стабилизаторов стоят емкости по 2200 мкФ.
В интегратора стоит AD8065+резистор 10кОм на минусовую шину питания.

А стабилизаторы то там зачем? У него прекрасное подавление помех по питанию.
SMD- 0805?

В интеграторе ОУ AD8065, у него питание +-12В, а трансформатор после выпрямителя выдавал 18В. Да и с меньшим напряжением - меньше нагрев.
Везде 0805 стоят, кроме диодов, там 1210.

Я бы поставил для интегратора параметрический стабилизатор или кренки по 9 Вольт.

Такой вариант тоже рассматривался, но плата была уже готова.


Не должно там ничего быть. Усилитель работает в режиме разомкнутой ООС, значит, не с чего ему на фронтах/спадах чики-брики выбрасывать. Они могут быть хотя бы при мало-мальски меленькой ООС. Можно в симуле проверить.

Sagittarius написал(а):

Не должно там ничего быть. Усилитель работает в режиме разомкнутой ООС, значит, не с чего ему на фронтах/спадах чики-брики выбрасывать. Они могут быть хотя бы при мало-мальски меленькой ООС. Можно в симуле проверить.
Нажмите для раскрытия...
Это цифровик ,у него такое в порядке вещей,надо шуп от топовых моделей доставать,тады ентой гадости поменьше. На риголе тоже самое блин.Но настропалился
