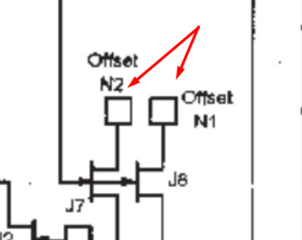

Дык, ты не перевёл балансировочные полевики в активный режим. Оно ничего и не будет: полевики заперты до нуля. См. по даташиту номинал балансировочного резистора, дели на два и вставь по половинке меж истоками и +Упит.

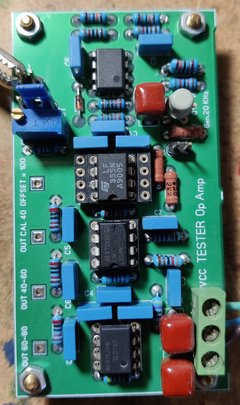

Поставил резисторы в истоки по 12к,и меду 1 и 6 ножками RC цепочку 4к7+33пф,получилось 57,7дб.(исходно без конденсатора было 46,5дб).
Дальнейшее увеличение ёмкости вызывает возбуд.Sаgittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Ещё бы искажения померить, так и так.
Увы,искажения нечем померить.

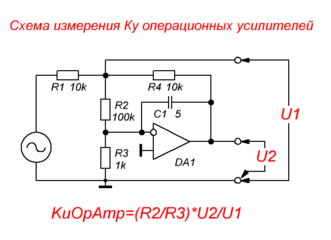

Измерения в этой схеме, без конденсатора С1. Цепь компенсации включена между выходом(6) и ножкой балансировки(1).
Sаgittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Получается, при декомпенсации ОУ ещё и устойчивы при единичном усилении.
Sаgittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Только это. Все посты по декомпенсации перенесите/сдублируйте в "Коррекцию". А то тут потеряется инфа: какая ИМС какой ёмкостью разгоняется.
Такой вопрос про 544УД2. Группа разбраковки А имеет большее усиление, чем Б, это все знают. А если скорректировать перемычкой на выводах 1-8, усиление у УД2Б будет равно усилению аналогично скорректированной УД2А, т.е. большее усиление УД2А - только для режима частичной коррекции или ее отсутствия? Или же УД2Б и в случае полной коррекции будет иметь меньшее усиление чем УД2А?
Sаgittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
АЧХ ОУ (и фед, как её крайняя точка) зависят от ёмкости конденсатора коррекции. Он имеет разброс значений, потому заранее сказать что-то определённое я бы не взялся. Когда я последний раз держал в руках 544УД2, это для меня был просто чорный ящичек с ножками, который чего-то усиливает, и выше заложенной в него головы не прыгнешь. Щас прихожу к тем же выводам, но на чуть более высоком уровне.
Лично я сейчас отбраковывал бы 544УД2 по Усмещения: с малым - на УМ, с большим - на УВ и композиты, вторым ОУ. А уж усиления я из него добуду, линейность, тем или иным методом, я из него выжму.
Лично я сейчас отбраковывал бы 544УД2 по Усмещения: с малым - на УМ, с большим - на УВ и композиты, вторым ОУ. А уж усиления я из него добуду, линейность, тем или иным методом, я из него выжму.
Sаgittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Да тебе откуда знать? Ты ж сверхлинейников не слышал, слепых тестов не проводил.
Значит, он просто запретил всем то, чего не умеет сам.
А что он умеет?

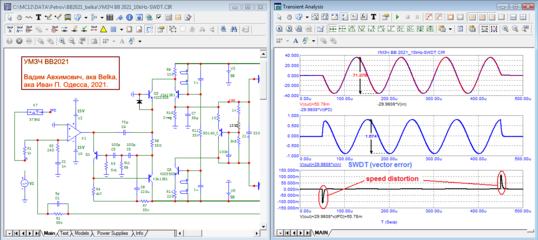

Подать на усь отвесный импульс и померить искажения:
Ага! Заискажал!
И пофигу, что усилитель не должен усиливать прямоугольники. Ему просто негде их взять.
На самом деле есть откуда взять- это импульс при включении. То есть белкин усилок искажает при нажатии кнопки включения. Пётр считает это сильно важным. А про задержку включения ас он не слышал.
Sаgittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
У могильного так ПУ сгорел, от входного импульса. Казалось бы, как и почему? - а просто он вставил входной ФНЧ на ...2.500 кГц при ширине полосы ООС 1.500 кГц. То есть, с одной стороны смотришь - он есть, но опасного фильтровать - ничего не фильтрует: так - символ.
Ну, и тут точно так же. Фильтр не установлен:
Что усю делать? - гореть и искажать.
Но искать искажения на синусе - то есть, с обязательной установкой ФНЧ, а найти на меандре, почему-то без ФНЧ - однозначно, молодчик.
Rus2000
I=U/R
Чего он до Белки докопался?
Провел бы такой анализ "лучшему усилителю всех времен и народов" от киносипедиста Сухова.
Там полоса полной мощности заканчивается на 43кГц, а к 53 кГц-ам сигнал окончательно превращается в пилу.
Шутка ли - током 4мА пытаться прокачивать почти 0,5нФ нагрузки УН.
Частота среза входного ФНЧ при этом составляет 132кГц.
