Инвертирующий дискретный УМ МИСТИК
dbokov
Испытатель
Можно к топикстартеру по ссылке обратится. Он делает.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Следует взимать плату за рекламу АЦП на измерении искажений сверхлинейников.
Небольшие изменения в схеме.
1. Транзистор Т4(выделено красным) заменён диодом Д6. В состоянии клипа, напряжение на коллекторе Т5 в отсутствии диода Д6( или до этого транзистора Т4), проваливается до -36В. Получаем запил. С диодом, оно не опускается ниже напряжение питания положительного плеча, минус падение напряжения на Д18Д2Д6(при данных номиналах +36В). Стабилитрон Д2 следует выбирать в диапазоне 3,9...6,8В. Меньшему напряжению соответствует лучший клип, но необходимо контролировать ИМИ, чтобы не вызвать их увеличение.

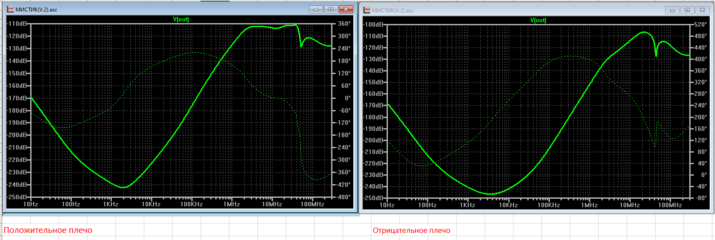

2. Для получения хорошего КОНИП, введены фильтры по цепям питания УН. Графики КОНИП с фильтрами.
3. По предложению Димы Бокова, Д12/Д1 - можно дополнить ГСТ, от которых будут запитаны стабилитроны Д18Д2Д7Д4.
1. Транзистор Т4(выделено красным) заменён диодом Д6. В состоянии клипа, напряжение на коллекторе Т5 в отсутствии диода Д6( или до этого транзистора Т4), проваливается до -36В. Получаем запил. С диодом, оно не опускается ниже напряжение питания положительного плеча, минус падение напряжения на Д18Д2Д6(при данных номиналах +36В). Стабилитрон Д2 следует выбирать в диапазоне 3,9...6,8В. Меньшему напряжению соответствует лучший клип, но необходимо контролировать ИМИ, чтобы не вызвать их увеличение.
2. Для получения хорошего КОНИП, введены фильтры по цепям питания УН. Графики КОНИП с фильтрами.
3. По предложению Димы Бокова, Д12/Д1 - можно дополнить ГСТ, от которых будут запитаны стабилитроны Д18Д2Д7Д4.
FrolovAndrew
Постоялец
Почему клип не симметричный выходит?
Alan Bins
Штурман Билли
FrolovAndrew
Постоялец
В микрокапе нарисовал данную схему и клип у верхнего плеча больше чем у нижнего. К примеру нижнее плече на 33в ограничение, а верхнее 31в.Где ? У кого ?В модели или в железе ?
Больше вводных товарищ Андрей!
В одном варианте q4 q5 с подстроечником лучше но все равно перекос пол вольта в пользу верхней полуволны.
А где без подстроечника там перекос больше..
Вложения
FrolovAndrew
Постоялец
Из предыдущих постов видно что тоже верхнее меньше чем нижнее.
Хотя если смотреть по зазубрине то вроде как более менее ровно.
Схему вроде как собирали но толи забросили, не понятно насколько стабильны токи и постоянка как плавает от нагрева разных транзисторов???
Вот так щас отстроил и можно сказать что ровно.
Вложения
Последнее редактирование:
FrolovAndrew
Постоялец
Так хочется чтоб все ровно было.
До полноценной ПП так и не дошло...
Защиту я правильно ввел?
Вложения
Незнайка
the only thing I know is that I know nothing
Режимы по постоянному току проверьте. Ноль на выходе выставили?
FrolovAndrew
Постоялец
Нормальный ток, везде почти одинаковый по плечам. Постоянка 6мВ. Чем она выставляется в этой схеме?
Единственное что это ток через 4.7к которые на среднюю точку идут так через нижний резистор ток на примерно 1ма больше
FrolovAndrew
Постоялец
У меня тоже набросана чтоб режимы посмотреть, да где сколько тепла выделяется. МС12
FrolovAndrew
Постоялец

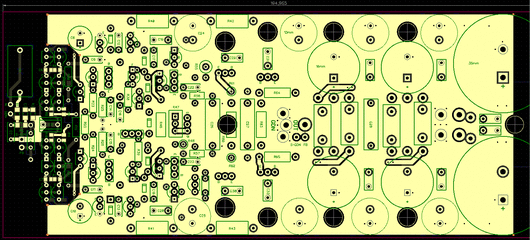

Такую ПП накидал нужно еще проверять, подписать, выровнять.
Схема из 122 поста только с общим питанием.
Схема из 122 поста только с общим питанием.
Вложения
Таких проводов в СССР БЫЛО ЧТО Конь..... на....И 3-Х 5-И ЖИЛЬНЫЕ. Нужно у стариков посрашивать .ДА наконечники перепоять
dbokov
Испытатель
Конечно Согласовывать надо .Ставится либо ёмкость либо резистор
