Дано:

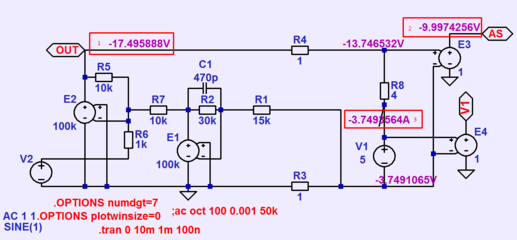

0. Генератор V2 с Увых=1 В плюсом ко входу УМ
1. УМ с Ку=-10
2.Компенсатор с Ку=-2
3. Линия передачи сигнала или кабель АС с R=1 Ом/жила
4. АС, представленная R8
5. Генератор злостной противо-ЭДС внутри динамика АС
Моделируем:
1. На выходе УМ должно быть 1*-10=-10 В.
Практически там -17,5 В. Что-то УМ подавляет!
2. УМ с компенсатором с высокой точностью приложили к АС нужные 10 В. Но не точно 10 В, так что компенсации мало, нужна ПЕРЕкомпенсация.
3. Ток АС равен -3,8 А вместо положенных
Уас = -10 В/4 Ома=2,5 А
Эти же -3,8 А идут через генератор противо-ЭДС хотя, при RвыхУМ=0 ток генератора должен быть
Иген=5 В/(4 Ома+1 Ом+1 Ом)=0,83 А
от гены и
Иум=-10 В/6 Ом= -1,66 А
от УМ.
То есть, вот с чем боролись УМ+компенсатор, создавая на выходе УМ -17,5 В.
Второй акт балета: разворачиваем полярность генератора противо-ЭДС:
Снова к АС приложено -10 В, но ток АС равен -1,25 А.
Что бы ни делалось с противо-ЭДС сопротивлением кабеля АС, на АС неизменно будут заданные -10 В.
