далее запустил транс (.tran 0 0.5 1m 100u uic) и просчет "просто остановился" - после 12% выключил ибо заснул..
Нажимаем на молоток, в "контрол панель" ещё раз на молоток и выбираем "engine" - "alternate".
Считать будет в среднем помедленнее, но виснуть будет в 1000 раз реже.


12943

Старожил
6 Дек 2017
1,710
978
Не надо ставить С3, это может остановить расчёт и вдобавок бессмысленно - V2 и без того имеет нулевое сопротивление на любой частоте.
Я бы ещё поправил номинал R12.


Q-werd

Постоялец
6 Янв 2020
419
62
56
Не надо ставить С3, это может остановить расчёт и вдобавок бессмысленно - V2 и без того имеет нулевое сопротивление на любой частоте.
Я бы ещё поправил номинал R12.
Эти советы начинают напоминать форум "схемнет". Но там уже и предложения не пишут - просто кидают ссылки...
Без обид;)


NEULO

Он же "Лом_2", он же "Ageres". Флудер и лжец.
4 Ноя 2020
1,405
969
50
22кк программа может воспринять как 22.000.000 ом. Точно надо такое туда ставить?)


Q-werd

Постоялец
6 Янв 2020
419
62
56
Обе рекомендации - дельные

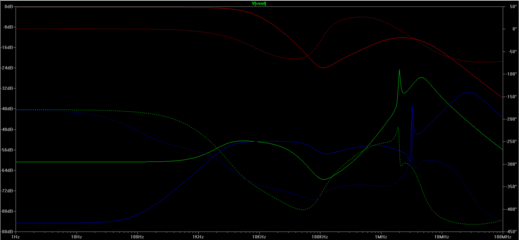

Смотрим улучшения :):

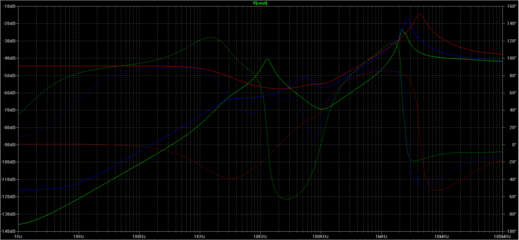

Так чуть лучше
А если так:

Пробовал заменить Т9 и Т13 на аналоги по мощности из списка LTspice - красный график поднимался до уровня "-30dB". Если вставлял транзистор 2SC5200 - почему-то выдает ошибку при запуске симулирования.


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы
Куда же резистор ?
Прикрывать он их прикрывает. А чем ты их открываешь?
Я даже не досмотрел этого транзистора, как-то моск сам отфильтровал невозможную схему:
такие многокаскадные ОЭ-ОЭ-ОЭ...ОЭ конфиги хрен чем нормально скорректируешь,
применять их низзя ни в каком виде.


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы
Да у меня самого бывает куча вопросов к симулятору. То у него рабочая схема не запускается, то он снимает вполне адекватную АЧХ усиления при перепутанных +/- входах.


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы
Я ж и говорю: прогони на транзиенте. Так-то мне отсюда не видно.


Luganck

Новичок
8 Сен 2020
17
1
51
Скажите, а двухполярный блок питания для настройки усилителей есть схема хорошая?
