alexcp

Постоялец
23 Май 2020
164
427
hifiocean.com
Для эксплуатации не требуют, но для отладки регулируемый двухполярный источник с регулируемым же ограничением по току очень удобен. Если такого нет, то ЛАТР и простой трансформатор-вымпрямитель-фильтр-предохранители. Если и этого нет, то ЛАТР можно на лампочку заменить.


Sagittarius

Старовер
1 Мар 2017
27,981
4,700
Во времена оны, когда паять хотелось больше, чем разбираться,

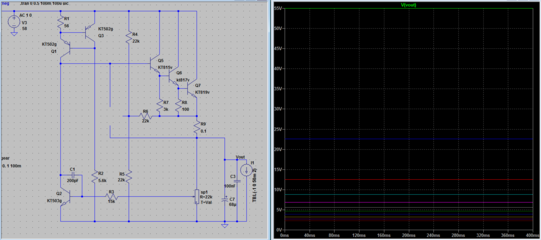

сделал себе быстро стаб по вот такой схеме:
Тут што?
Начало начал: генератор тока Т1Т3 с обвязом.
С него стартует стаб: по резистору 2 открывается Т1,
потом рост его тока останавливает проснувшийся Т3.

Ток Т1 отпирает повторитель Т5-Т7. На выходе растёт напряжение.
После набора на выходе напряжения до уровня 0,65 В/R11 открывается Т2 -
усилитель напряжения и сердце стаба.
Он останавливает рост выходного напряжения и стабилизирует оное.
Получается штука, которая по-умняку называется Uбэ-умножитель,
она стабилизирует выходное напряжение в отношение R10/R11 раз * UбэТ2
за счёт пороговых свойств эмиттерного перехода Т2.

Просто, как два пальца об асфальт.
Притом, очень высокие характеристики:
больше 1 мВ пульсаций и помех от сигнала на выходном сопротивлении на выходе (осциллографом с разрешением 100 мкВ) замечено не было.
Для УМ это - пыль под ногами.

Важный узел стаба - токовая защита. Уронить плоскогубцы в усилитель - нормальная практика.
Вот от них она и спасает.

Тут токовая защита организована съёмом напряжения с R9 и отпиранием Т4, который канализирует ток ГСТ в нагрузку и останавливает рост тока на заданном уровне.

R4 и R5 поставлены не противоречиво, а расчётливо.
Если R9 низкоомен и падения напряжения на нём
при заданном токе ограничения
недостаточно для отпирания Т4 и ток слишком велик,
ставится только приотпирающий R4,

если же на R9 при заданном токе падает больше напряжения, чем надо,
и ток выхода меньше расчётного, ставится только призапирающий R5.

В обоих случаях реализуется токовая характеристика с обратным наклоном,
по-неграмотному называемая защитой ОБР,
то есть, чем меньше выходное напряжение, тем меньше и выходной ток,
и можно на бомажке в столбек рассчитать резисторы токовой защиты так,
что при КЗ рассеиваемая силовым Т7 мощность будет меньше,
чем при номинальном выходном токе.

То есть, сгореть от КоЗы он не сможет, как бы ни хотел.

R3С1 образует цепь миллеровской частотной коррекции,
дабы собранный на стамегагерцовых транзисторах усилитель постоянного тока
не буднулся на радость врагам.

Как видим, во всех трёх узлах стаба использована одна и та же схемная ячейка - как в ГСТ.
В умелых руках - и хер балалайка.

Модель для самостоятельной тирании прилагается.


Вложения

Последнее редактирование:

Sagittarius

Старовер
1 Мар 2017
27,981
4,700
Чавой-то? От 0,6 В - а при этом напряжении ничего нормального уже не работает, до полного входного минус падение пары вольт на ГСТ и регулирующих транзисторах.


Sagittarius

Старовер
1 Мар 2017
27,981
4,700

Стаб не даст меньше напряжения, чем на 431-й, а там его до 1В В.
Вдруг КоЗа - Т4Т6 шваркнут. Кто видит, почему?


Sagittarius

Старовер
1 Мар 2017
27,981
4,700
R3 в базе - не более килоома. Куда ж там 15? Ошибка из-за тока базы * R3 = 1,5 В!
