Sagittarius

Старовер
1 Мар 2017
28,657
5,005
1. Или R4, или R5.
2. Т2 лучше один. Ели уж дарлинтон, то С1 идёт на базу Т2.
3. Т8Т9 - тоже уедини, а то чорт-те что получается.

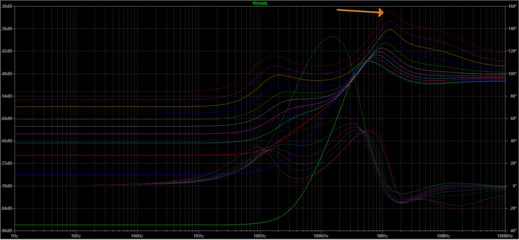

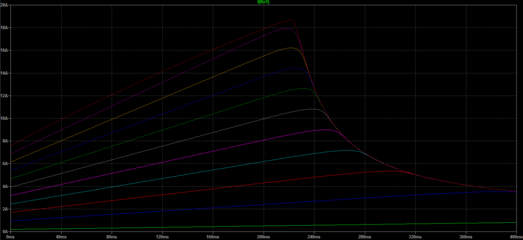

График красивый, да. Удали С3 с выхода: ничего не поменяется?


Q-werd

Постоялец
6 Янв 2020
375
56
53
1. Или R4, или R5.
2. Т2 лучше один. Ели уж дарлинтон, то С1 идёт на базу Т2.
3. Т8Т9 - тоже уедини, а то чорт-те что получается.
График красивый, да. Удали С3 с выхода: ничего не поменяется?
Много чего менял и получил свой опыт - спасибо за предоставленный скелет схемы. Но вот не задача - схема этого бп при изменении входного напряжения или изменении тока нагрузки НЕ ДЕРЖИТ строго НАПРЯЖЕНИЕ НА ВЫХОДЕ...


Sagittarius

Старовер
1 Мар 2017
28,657
5,005
Напряжение ещё и не термостабильно: поскольку схема собрана на Uбэ-умножителе, умножается и термоградиент 2,5 мВ/градусС.
Дык, это - самое простейшее, что можно сделать.
Усложнение:
ставим нормальный термостабильный ИОН,
применяем усь с высоким усилением для набора глубины ООС
по каналам напряжения и тока.


12943

Старожил
6 Дек 2017
1,244
485
Усилителей с высоким усилением - пруд пруди, осталось на вход ИОН пригорбатить и из ВК лишние транзисторы выкинуть.


Q-werd

Постоялец
6 Янв 2020
375
56
53

Sagittarius

Старовер
1 Мар 2017
28,657
5,005
Выходить предложенный скелет схемы это упрощенный вариант ТЛ431, который не надо настраивать, а просто купить
Не. Если охота лучших параметров - тупо ставь 431-й стаб вместо управляющего транзистора.


vlv

Новичок
24 Фев 2020
30
19
Здесь пойдёт и 431, но ИОН на правильном стабилитроне будет стабильнее.
Правда, вылезет проблема стабилизации тока самого стабилитрона. :)


vlv

Новичок
24 Фев 2020
30
19
В каком смысле полную?
Если ИОН, то он тут весь.

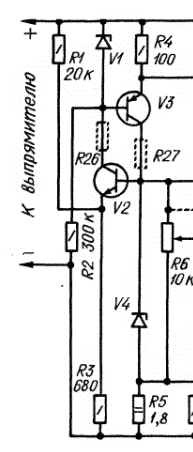

Если целиком стабилизатор, то он не подходит под описание "дискретный" (Радио_1982_10_33).


Q-werd

Постоялец
6 Янв 2020
375
56
53
В каком смысле
Рисовать схему из "Радио" не надо. Пробуйте использовать круглую часть тела. Она должна проявить картину, где Вы соедините "Пол стабилитрона" и схему из сообщения


LTSB

Не проверенный
31 Окт 2018
7
0
Однако, есть в нем один момент, - пульсации с шины "+" проникают в ИСТ через R1
