YuriyB

Горняк
3 Апр 2018
2,116
1,307
Николаевская обл.
Полный усь. Пока так.

20кГц - 10В/кл - питание УН +/-48, ВК +/-35В. Нагрузка 7,2 Ома.

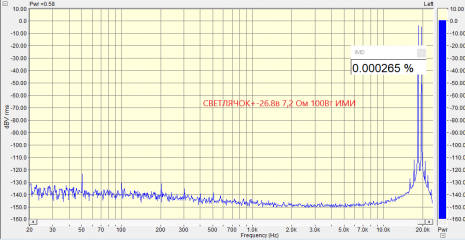

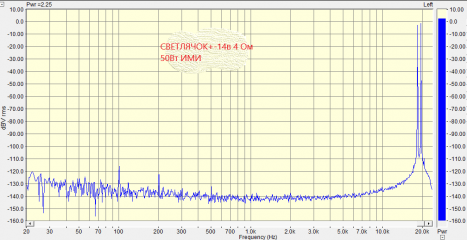

При глубоком клипе верх отличный, на нижней полуволне присутствует артефакт. Убирается подстроечником, но надо будет проверять на ИМИ.

Ах да, коррекция, покрутил чуток триммер :) .



Последнее редактирование:

YuriyB

Горняк
3 Апр 2018
2,116
1,307
Николаевская обл.
Асимметричный клип, это плохо.
Step by step.
На выходе пока присутствует постоянка 0,3В.
Это решаемо, а пока проверка боем как есть.
По интегратору есть наработка, думаю мы его реабилитируем :) и обязательно прикрутим.


YuriyB

Горняк
3 Апр 2018
2,116
1,307
Николаевская обл.
Дополнил стандартный интегратор многозвенным фильтром, для повышения крутизны спада АЧХ и уменьшения его влияния на петлевое в диапазоне звуковых частот.
Проверил работу макета. Без интегратора постоянка на выходе 0,3В. С интегратором +/-1мВ. время успокоения после включения примерно 10-12 сек.
При подаче постоянки на вход УМ +/-0,5В, время успокоения примерно 30 сек. На выходе ОУ Х3, постоянное напряжение, при этом, +7,4/-6,6В соответственно. Т.е. есть при питании +/-12В ещё запаса для компенсации +1,6/-2,4В.

Немного накосячил с питанием при разводке, :D . Минус одна ОРА.





Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
11,339
4,516
Плюк
Дополнил стандартный интегратор многозвенным фильтром
Замечательно!
Пассивный фильтр с большой крутизной должен прекрасно работать в серво.
При этом можно поднять частоту среза без потери усиления в главной петле и получить быстрый выход на рабочий режим.

Специально моделировал сервоузел, имитирующий работу разделительного конденсатора в цепи ООС.
Можно сделать серво гораздо лучше и точнее, чем этот нелинейный конденсатор.

Последнее редактирование:

YuriyB

Горняк
3 Апр 2018
2,116
1,307
Николаевская обл.
Замечательно!
Пассивный фильтр с большой крутизной должен прекрасно работать в серво.
При этом можно поднять частоту среза без потери усиления в главной петле и получить быстрый выход на рабочий режим.

Специально моделировал сервоузел, имитирующий работу разделительного конденсатора в цепи ООС.
Можно сделать серво гораздо лучше и точнее, чем этот конденсатор.
Надо будет еще записать осциллогамму процесса успокоения на выходе УМ при скачке постоянки.
А так то сейчас, номиналы подобраны так, чтобы спад петлевого (порядка 160дБ на НЧ) начинался с 20 Гц.


Alan Bins

Штурман Билли
1 Апр 2018
4,731
1,682
37
Искажения на НЧ уже измерил?:p
Сколько оно крадет петлевого на НЧ посчитал ?:)



Сотни сверхленейных Парусов имеют высочайшее качество без всяких интеграторов!:p

P.S Лучше бы потратил свое мнение на изготовление фулл версии МИСТИКА! Вот где схема для народа!


YuriyB

Горняк
3 Апр 2018
2,116
1,307
Николаевская обл.
Искажения на НЧ уже измерил?:p
Сколько оно крадет петлевого на НЧ посчитал ?:)



Сотни сверхленейных Парусов имеют высочайшее качество без всяких интеграторов!:p

P.S Лучше бы потратил свое мнение на изготовление фулл версии МИСТИКА! Вот где схема для народа!
Не везде конденсатор катит, увы.


MakarOFF

Старожил
8 Мар 2017
1,040
271
Дополнил стандартный интегратор многозвенным фильтром, для повышения крутизны спада АЧХ и уменьшения его влияния на петлевое в диапазоне звуковых частот.
Проверил работу макета. Без интегратора постоянка на выходе 0,3В. С интегратором +/-1мВ. время успокоения после включения примерно 10-12 сек.
При подаче постоянки на вход УМ +/-0,5В, время успокоения примерно 30 сек. На выходе ОУ Х3, постоянное напряжение, при этом, +7,4/-6,6В соответственно. Т.е. есть при питании +/-12В ещё запаса для компенсации +1,6/-2,4В.

Немного накосячил с питанием при разводке, :D . Минус одна ОРА.



Посмотреть вложение 55316

Посмотреть вложение 55319
Юра, кабелечистку пробовал прикрутить?


Alan Bins

Штурман Билли
1 Апр 2018
4,731
1,682
37
Не везде конденсатор катит, увы.
А где он не катит ?
Замеры в сткдию в сравнении с вредительским узлом-интегратором?
На моих платах гадость под названием интегратор будет затруднительно установить! :p


NEULO

Старожил
4 Ноя 2020
1,260
819
48
Есть некоторые замеры с интегратором в симуляции. Правда интегратор немного другой, с фильтром Чебышева и неслабой тау. В итоге искажения на 20Гц у усилка без интегратора получались 3u а с интегратором около 20u.
Поэтому я бы на вашем месте товарищ штурман прекратил бы уже зажимать инициативу на местах. :) Нет нерешаемых проблем, есть слабые решения. И сильные решения.


Lenin

Володя
17 Июл 2019
868
558
34
По интегратору, тов. Юрию.
Все что тут писалось про интегратор - надуманно. Два момента - нужно обеспечить достаточную линейность интегратора в рабочей полосе частот, т.е. чтобы он не давал говна больше, чем основная схема. Это легко, он работает в тепличных условиях.
Второе - увеличение порядка будет скорее отрицательным моментом, чем положительным. Гармошки, привносимые правильным интегратором, ничтожно малы и для слуха незаметны, а вот усложнение переходной характеристики в пределах рабочего диапазона - вполне.
Всё, что могу. Ленин.
:)


Alan Bins

Штурман Билли
1 Апр 2018
4,731
1,682
37
Дополнил стандартный интегратор многозвенным фильтром, для повышения крутизны спада АЧХ и уменьшения его влияния на петлевое в диапазоне звуковых частот.
Проверил работу макета. Без интегратора постоянка на выходе 0,3В. С интегратором +/-1мВ. время успокоения после включения примерно 10-12 сек.
При подаче постоянки на вход УМ +/-0,5В, время успокоения примерно 30 сек. На выходе ОУ Х3, постоянное напряжение, при этом, +7,4/-6,6В соответственно. Т.е. есть при питании +/-12В ещё запаса для компенсации +1,6/-2,4В.

Немного накосячил с питанием при разводке, :D . Минус одна ОРА.



Посмотреть вложение 55316

Посмотреть вложение 55319
Светит красиво ,а измерений нет! Впрочем как и слепой прослушки!

В отличии от сотен сверхлинейных УМ Парус всех версий ,которые прекрасно обходятся без дрянного узла
под названия интегратор!

Читаем работы пользователей 12493 ,Виктора и отзывы прослушивания и сборки от Алексея этого ущербного узла!
Там все есть! :)


Sagittarius

Старовер
1 Мар 2017
28,788
5,492
Надо будет еще записать осциллогамму процесса успокоения на выходе УМ при скачке постоянки.
А так то сейчас, номиналы подобраны так, чтобы спад петлевого (порядка 160дБ на НЧ) начинался с 20 Гц.
Если и потеряешь дБ 10...20, ничего страшного. У нас их много.


MakarOFF

Старожил
8 Мар 2017
1,040
271
Микруха для чистки не подходит, 1 МГц единичного усиления аднака.


YuriyB

Горняк
3 Апр 2018
2,116
1,307
Николаевская обл.
Микруха для чистки не подходит, 1 МГц единичного усиления аднака.
Аднака поставил, что в столе было, поменять на более продвинутое, сопоставимое по ногам, не проблема.
