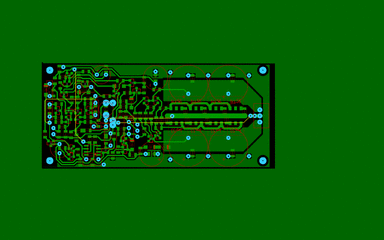

скажите а какой смысл делать вот это все на куче отдельных корпусов? ведь обсуждали же в соседней теме наличие всяких разновидностей в одном корпусе так еще и кристаллы подогнаны.
P.S> а вот эта вот куча на выхлопе вообще за гранью понимания. почему не поставить просто 1 пару ? и зачем две пары в драйвере ??
P.S> а вот эта вот куча на выхлопе вообще за гранью понимания. почему не поставить просто 1 пару ? и зачем две пары в драйвере ??
Собрано из остатков того, что было в столе
Дык никто ж не запрещает, дерзайте.
Всё в СМД корпусах. Выходников столько, чтобы не перегреть ВК при такой площади теплоотвода.
Можно оставить 1 пару, только ток покоя накрутить 40-50мА и позаботиться об отводе тепла.
Добрый день.
Вернул назад Р6 150 ом, заменил Р17 на 22ком, почти тоже самое, туда сюда +- от ноля и быстро.
Решил проверить конденсаторы интегратора, а от с10 нет дорожки к инв. вх 2-й ноги ОУ.
Даже когда паял не заметил, вроде трезвый был, даже не знаю как оправдаться !?
Сделал перемычку(штук 5 их), вернул назад Р17 220ком, вроде стало нормально.
От +350 мВ медленно спускается к нолю, где-то минут 15-20.
Вернул назад Р6 150 ом, заменил Р17 на 22ком, почти тоже самое, туда сюда +- от ноля и быстро.
Решил проверить конденсаторы интегратора, а от с10 нет дорожки к инв. вх 2-й ноги ОУ.
Даже когда паял не заметил, вроде трезвый был, даже не знаю как оправдаться !?
Сделал перемычку(штук 5 их), вернул назад Р17 220ком, вроде стало нормально.
От +350 мВ медленно спускается к нолю, где-то минут 15-20.
Да, Датчик приклеен термоклеем. Стоит уже час в клипе, нагрузка 34 ом. Теплый

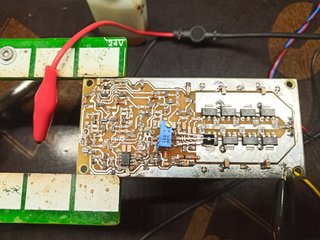

Фотки.
Фотки.
Последнее редактирование:
Интересно, что ток покоя выходников падает ближе к выходу

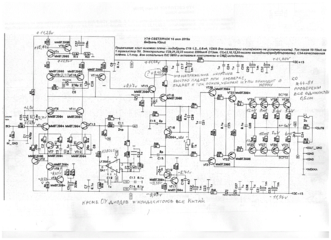

.По режимам. Меряем падение напряжения на резисторах Р6/Р8/Р19/Р30/Р32. По падению напряжения на них, высчитываем ток через них и напряжение на базе Т15. Если на базе меньше, чем на коллекторе, то так и оставляем, если равно или меньше, припаиваем Р56 от 10 Ом.
По режимам.
Я, это всё сделаю и отпишусь.
Сегодня уже некогда, через 30 минут в ночь.
Юрий ещё раз спасибо за помощь.
Я, это всё сделаю и отпишусь.
Сегодня уже некогда, через 30 минут в ночь.
Юрий ещё раз спасибо за помощь.
Пока были впаяны только 2 электролита,
которые ближе к середине платы, было наоборот.
Ближе к выходу напряжение было выше.
Почему так не знаю, на базах напряжение одинаковое.
которые ближе к середине платы, было наоборот.
Ближе к выходу напряжение было выше.
Почему так не знаю, на базах напряжение одинаковое.
Насчёт тока покоя мне наконец- то дошло, сначала от транзисторов которые ближе к центру тепло уходило в конденсаторы, а так как фольга на китайском текстолите тонкая то крайние транзисторы больше грелись
и их ток был выше, когда впаял вторую пару конденсаторов, всё стало наоборот, плата в держателе
и вторая пара конденсаторов охлаждается лучше, вот и всё волшебство.
и их ток был выше, когда впаял вторую пару конденсаторов, всё стало наоборот, плата в держателе
и вторая пара конденсаторов охлаждается лучше, вот и всё волшебство.
Заинтригую, УМ Светлячок 2021.
Последнее редактирование:

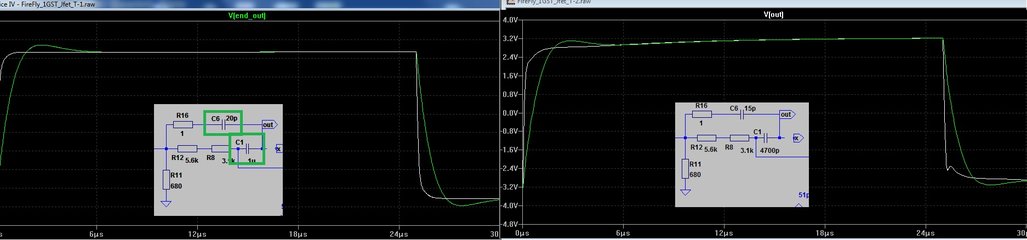

Чёт дядь Юр у тебе у меандра вершины скошены.) Кстати я такое наблюдал, когда катушку ООС охватываешь надо кондёр побольше. 1u, наверное.)
УМ СВЕТЛЯЧОК, версия 2021 года.
Изменения:
Теперь ДК запитан от одного ИСТ и соотношение токов через ДК и ЭП устанавливается автоматически. Для упрощения коррекции, в ИСТ введена индуктивность.
Для уменьшения влияния входных токов, в ДК установлены полевые транзисторы.
Изменена цепь клипзащиты для нижней полуволны, теперь она плавно настраиваемая.
Для более полного использования ВК по мощности, применено двухэтажное питание.
Усилитель имеет свои особенности и просто так номиналы менять не рекомендуется. Система комплексная и резисторы и конденсаторы являются элементами коррекции.

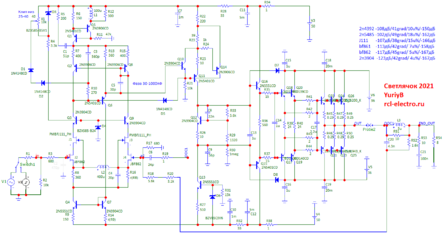

Ну и сама схема. В табличке приведены ориентировочные значения параметров получаемые при установке в ДК распространённых полевых транзисторов.
Ну и модельки для спорщиков МС/ЛТС - найдите отличия.

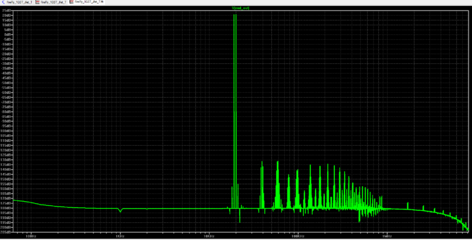

Благодаря принятым мерам получен беспрецедентно низкий уровень ИМИ для двухкаскадных не инвертирующих усилителей.
Изменения:
Теперь ДК запитан от одного ИСТ и соотношение токов через ДК и ЭП устанавливается автоматически. Для упрощения коррекции, в ИСТ введена индуктивность.
Для уменьшения влияния входных токов, в ДК установлены полевые транзисторы.
Изменена цепь клипзащиты для нижней полуволны, теперь она плавно настраиваемая.
Для более полного использования ВК по мощности, применено двухэтажное питание.
Усилитель имеет свои особенности и просто так номиналы менять не рекомендуется
. Система комплексная и резисторы и конденсаторы являются элементами коррекции.Ну и сама схема. В табличке приведены ориентировочные значения параметров получаемые при установке в ДК распространённых полевых транзисторов.
Ну и модельки для спорщиков МС/ЛТС - найдите отличия.
Благодаря принятым мерам получен беспрецедентно низкий уровень ИМИ для двухкаскадных не инвертирующих усилителей.
Последнее редактирование:
Другая схема плавного анти-клипа. Показана часть ДК.
Элементы отвечающие за верхнюю полуволну Т5-Д1.
За нижнюю полуволну Д1-Х1-Т1-Т2-Р5-Р7.
Элементы отвечающие за верхнюю полуволну Т5-Д1.
За нижнюю полуволну Д1-Х1-Т1-Т2-Р5-Р7.
В посте выше ошибочно была выложена предыдущая версия модели в ЛТС(заменена).
Текущая версия. здесь.
Текущая версия. здесь.
