"Тихо граждане! Чапай думать будет."(С)
Кому-то мучение, а кому-то тренировка ума
.Е1 - меряет разностное.
Е2 - при подключении к Vin4, рисует загогулину, на ТИАНе, с крутизной 20дБ/дек. Для просветлённых
.
УМ СВЕТЛЯЧОК
- Автор темы YuriyB
- Дата начала

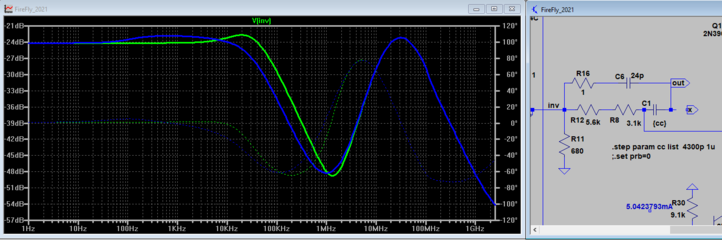

.Е2 - при подключении к Vin4, рисует загогулину, на ТИАНе, с крутизной 20дБ/дек. Для просветлённых
.
Понять что он валит мне не удалось( У меня твоя же модель разницы не видит, в основном что 4700p что 1 мкф. Что и куда ты прикладываешь?)
Решительно непонятно(
Нашел, но у меня вышло линейное увеличение глубины оос, малое довольно таки, и компенсируемое резисторами в оос при необходимости. И всё таки выходной меандр голосует за 1мкф. 4700p его корежат так, что ты ничем не исправишь, да и зачем? Ставим маленький кондер чтобы корежить меандр потом боремся с тем что вышло)
Сравни уровни выходного сигнала по амплитуде, на частоте 20Гц и 20кГц, и эту разницу ты резисторами в ООС не выправишь.
А разница примерно 15%.
Ну если ты собрался слушать меандры, то да.
Меандр это проверка коррекции на устойчивость УМ.
Я как бы да, спорить смысла нет. если бы у моего какого усилка вышел такой меандр , мене бы тут гнилыми помидорами закидали. А тебе конечно можно.
Ну а если серьёзно то это не завал на вч а пожалуй подъём на нч. и вправду зависит от номиналов резисторов в ООС, наблюдаю тоже самое в одной из своих схем- однако нч поднялись на 1.5дб и только ниже 100Гц.
Здесь не гнилыми помидорами бросаются, а ищут причину - "почему вот так получилось".
А реальный меандр со всеми прибамбасами на выходе УМ в жизни получился такой.
У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация
Последнее редактирование:
Пилотная версия модуля УМ Светлячок 2021. Черновик.
Когда же ты до полной версии МИСТИКА доберешься ?
Разве автору не интересно его собрать ?
Небольшие советы (улучшения) по разводке:
1 - VT2 повернуть на 180
2 - VT5 и VT9 повернуть против часовой на 90, а C13 на 180
3 - J3 повернуть против часовой на 90
4 - C44 и R40 расположить слева от R32 и L3 (не надо будет тащить проводник между ног R40)
5 - прямые углы проводников под 45
Последнее редактирование:
Конечно интересно. Пока не складывается(((.Когда же ты до полной версии МИСТИКА доберешься ?
Разве автору не интересно его собрать ?
Спасибо, посмотрю уже на свежую голову.
А по питанию не хочешь пару электролитов добавить?

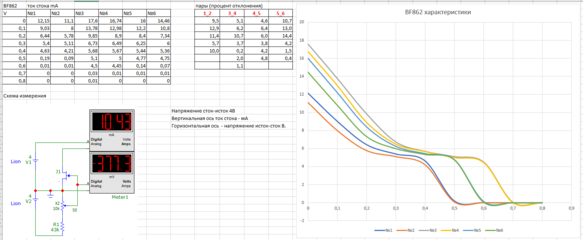

Померял BF862. Из приобретённых 6шт, в принципе можно выбрать 2 пары. Но для надёжности подбора надо покупать десяток.
Запустил УН с 1м каскадом ВК при +/-35В. Режимы по постоянке в норме, смещение на выходе 0,29В.
Квадрат 20кГц, без подстройки триммером, +/-5,5В. На сегодня фсЁ.
Квадрат 20кГц, без подстройки триммером, +/-5,5В. На сегодня фсЁ.
Последнее редактирование:
И шо, не будет никаких интересных мытарств, не будет усилителя на цангах, никаких взрывов выходников в шахматном порядке?
Всё тихо, чинно и скучно: собрал - работает. Никакой интриги. Расходимся, нас наипали.
Всё тихо, чинно и скучно: собрал - работает. Никакой интриги. Расходимся, нас наипали.
Завтра арахноид напишет что вы фсё врёте))))
Вывешивание всего уся на цанги - это к супермодератору.
Я был изумлен, когда мне прислали китовый набор деталей к очередной супермодераторской переделке многопетлевого усилителя Кена Ишиваты, с несколькими линейками цанговых разъемов.
Понимаешь весь цимус "гениального плагиата"?
Это ж надо такое придуиать - 2,71бля с подбором десятков деталей входит в китовый набор!
УН - продолжение.
После добавления индуктивности в эмиттеры ДК квадрат остался прежним, постоянка - та-же, 0,29В.
Проверил клип, без цепи ограничения по нижней полуволне, как и предсказывает симулятор, там просечка.
Верхняя полуволна при увеличении амплитуды остаётся примерно одинаковой на выходе из клипа.
Осциллограммы: 20кГц, питание+/-35в, амплитуда сигнала на выходе +/-30В.
Пока всё штатно, за исключением постоянки на выходе.
Светлячок УН, сияет огоньками .
После добавления индуктивности в эмиттеры ДК квадрат остался прежним, постоянка - та-же, 0,29В.
Проверил клип, без цепи ограничения по нижней полуволне, как и предсказывает симулятор, там просечка.
Верхняя полуволна при увеличении амплитуды остаётся примерно одинаковой на выходе из клипа.
Осциллограммы: 20кГц, питание+/-35в, амплитуда сигнала на выходе +/-30В.
Пока всё штатно, за исключением постоянки на выходе.
Светлячок УН, сияет огоньками
.
