Немного измерений.
В файле эксела результаты измерений (изменить расширение на xls)
1. Выход-вход ЗК.
2. Выход УТФ-делитель -вход ЗК без интегратора.
3. Выход УТФ-делитель -вход ЗК с интегратором.
набор частот 1000+1020/1000+1160/1000+1600/3000+4000/10000+11000/14000+15000/19000+20000Гц.
УТФ нагружен на 8 Ом. Питание установлено +/-15В, нестабилизированное. Амплитуда сигнала на выходе 3,8В - что соответствует 1,8Вт пиковой мощности. Время установления ноля при R18=33кОм, примерно 2 минуты. С R18=3кОм 20 сек(для этого номинала спектры пока не снимались).
Предварительные выводы для данной схемы(письма самому себе):
1. Интегратор практически не ухудшил параметры данной схемы на НЧ, в ВЧ области даже есть улучшения.
2. Инструментально измеренные искажения лежат ниже уровня -120дБ при указанной мощности и сопротивлении нагрузки.
3. Можно применять СМД конденсаторы 0805 большой ёмкости в интеграторе
.
4. Без интегратора, для того, чтобы ноль был в пределах +/-10мВ, необходим буфер с низким выходным сопротивлением, так как при замыкании входа на землю уровень постоянки снижается до+/- 2мВ.
5. Хорошо-бы, у кого есть возможность, инструментально проверить данные выводы на других схемах.
Ниже немного картинок.

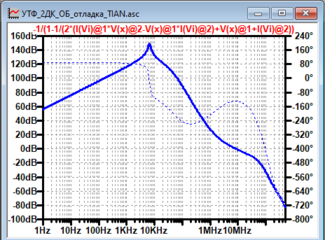

Петлевое с интегратором.
Схема интегратора

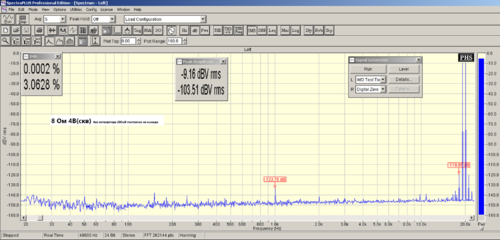

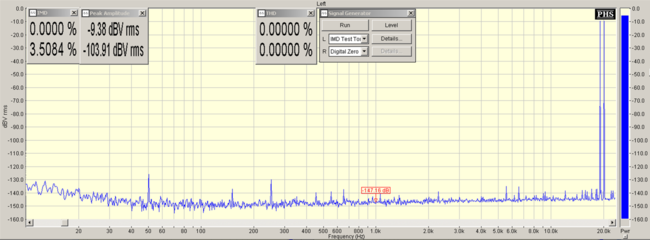

Спектры:
Маркерами обозначен уровень разностного сигнала.

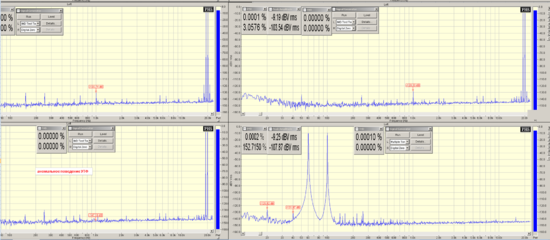

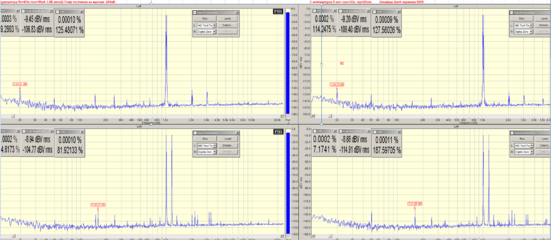

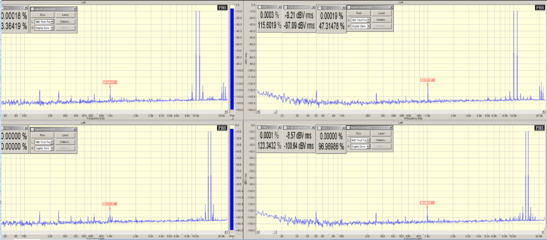

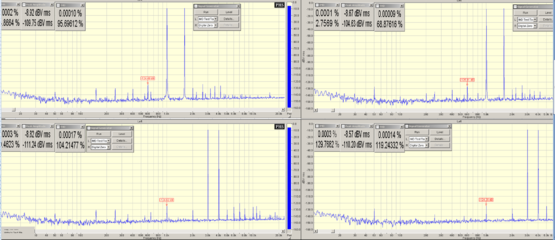

Слева спектр для схемы без интегратора, справа спектр с интегратором.
В лучшем качестве в файле эксела.
