LTspice/SwitcherCAD

[Phantomas]

Это почти то же самое, только источник VI развернут и нет нагрузки.



[Rus2000]

Это почти то же самое, только источник VI развернут и нет нагрузки.

Мне кажется, стоит попросить Виктора добавить вашу картинку в пост №11 с комментарием типа, "в случае, когда в схеме сложная цепочка ОС и подключена нагрузка, можно включить источники Vi и Ii следующим образом:".



[Rus2000]

Переделал стандартный символ, теперь не зигзаг. Надо этот файл перезаписать по адресу: Папка_LTspice\lib\sym. ГОСТовские не нашел.

Привел вашу модель к стандартному соотношению сторон.

Красота!
Почти как в журнале "Радио"

Сделал советскую индуктивность.

Файл положить в ту же папку, в которой лежит резистор (LTspice\lib\sym\)



[КонстантинИ]

Разработчики не поддерживают Win XP ... скачал XXII версию для 7, 10

Есть смысл ставить 64 битную ОС для ускорения работы программы?
Или программа рассчитана на 1 ядро и много потоков .... иные прелести прогресса ей не ведомы?



[Sagittarius]

Не поддерживают ХРюшку - ну, и болт на них. Симулятор работает, модели есть - перезимуем.



[Sagittarius]

http://ltwiki.org/index.php?title=Main_Page
http://ltwiki.org/index.php?title=Components_Library_and_Circuits



[Sagittarius]

http://ltwiki.org/index.php?title=SPICE_Model_Links



[Phantomas]

Сегодня обновил сборку LTspice IV, что сделано:

• Удалены дублирующиеся элементы, в том числе написанные буквами в разном регистре.
• Добавлено некоторое количество новых элементов, в том числе модели от Корделла из известных мне источников. Теперь не надо дополнительно подключать эти библиотеки.

Качать тут: http://rcl-electro.ru/index.php?topic=549.msg1459#msg1459



[Sagittarius]

Про оптимистичный ЛТС.



[Sagittarius]

http://ltwiki.org/files/LargeCollection.zip
Качайте модели, пока можно.



[Sagittarius]

Вот оно, богатство-то: http://ltwiki.org/?title=Components_Library_and_Circuits



[Sagittarius]

Иногда надо подобрать номинал какого-нибудь элемента, определить, какое сопротивление, индуктивность или ёмкость лучше поставить. Для этого надо

1. Щёлкнуть правой кнопкой на строку номинала элемента,
2. Перейти в аглицкую раскладку,
3. Проставить фигурные скобки: {} и вставить меж ними букву обозначения элемента: {С}, {R} или {L}.
4. Затем в строке меню программы открыть пункт Edit, выбрать подпункт SPICE directive и в открывшемся окне прописать директиву:
.step param R 10k 110k 10k,



плотными группами с одним пропуском меж ними:
а) исходное значение - 10 (с указанием единиц измерения - k)
б) конечное значение - 100k,
в) шаг изменения сопротивления - 10k.
5. После этого нажать на ОК. К курсору прилипнет директива, её надо разметить на схеме так, чтобы она никому не мешала.
6. После этого запускаем АС-анализ или транзиент-анализ.
При АС-анализе возникнет столько кривых, сколько шагов понадобится от начального до конечного значения. Цвета кривых будут разными, если АЧХ интересует вас в одной точке. Если в двух и более, то для одной точки цвета всех шагов будут одинаковыми, а для второй точки - второй по порядку цвет из панели установки цвета кривых.
Для транзиент-анализа и вычисления Кг в лог-файле возникнет столько значений Кг, сколько шагов от начального до конечного значений сопротивления и ёмкости. Для каждого из значений Кг будет прописано соответствующее ему сопротивление/ёмкость элемента. Это облегчает и улучшает.

Подробнее - в файле.



[Phantomas]

http://ltwiki.org/files/LargeCollection.zip
Качайте модели, пока можно.

Так это все в моей сборке содержится. Алл инклюзив (с)



[Sagittarius]

Alan Bins
Кстати запретил в настройках ЛTC создавать RAW файл по закрытию схемы,
чтобы не засорять диск.

Sagittarius
Да, там бывают многогиговые монстры. Но есть одна закавыка. С закрытием симулятора стирается рав-файл с названием открытой модели. Если модель после доводки переименовать (например, присвоить ей очередной порядковый номер), а затем закрыть прогу, рав-файл остаётся на диске. Поэтому сначала закрываем окно с транзиент-анализом, а потом переименовываем файл.
Во всяком случае, не худо иногда проверять диск на наличие таких остатков мыслительной деятельности.



[Sagittarius]

Выбор времени моделирования и наглядность графика.



[Phantomas]

Не обязательно время начала анализа выставлять 19мс, достаточно и с 1мс.

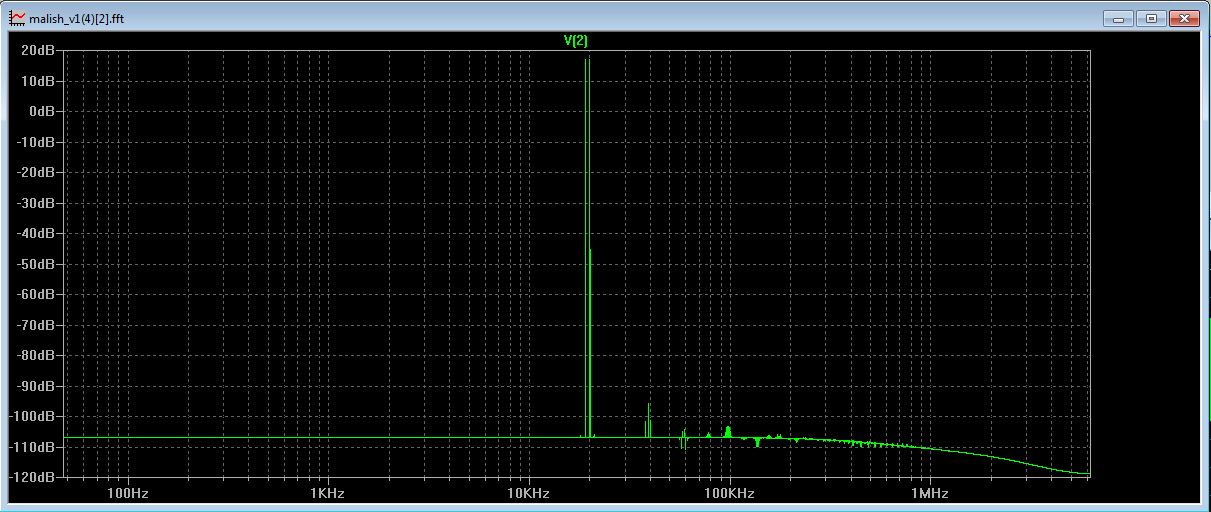

Если 1мс не достаточно для установки режимов, то спектр будет выглядеть так:

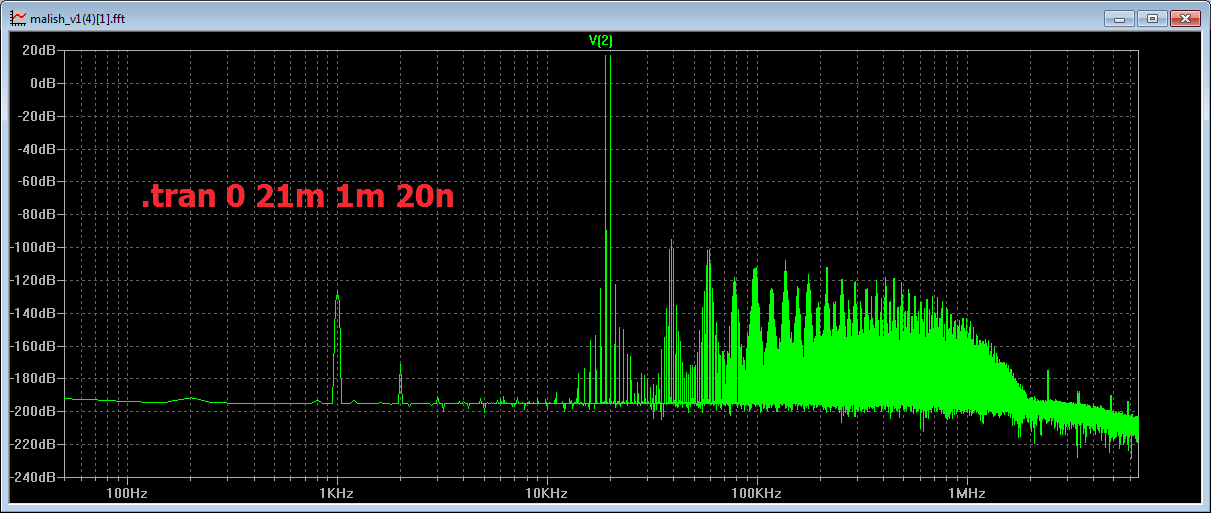

или так:



[Sagittarius]

Если в усилителе режимы определяют RC-цепи с большими постоянными, например, как в СИГМЕ или ОМЕГЕ, нижняя линия округления (шумовой пол академика Сержанта-Могильного ) закосит влево вверх, и палку интермодов на 1 кГц из-под него может быть не видно. Да и вообще, неприятно, когда от тебя что-то закрывают.
А так, имеется стандартный пакет директив, слегка модифицируемый дополнительными директивами расчёта Кг, если нужно глянуть вклад разных каскадов в общую нелинейность.



[Sagittarius]

И еще как ПРСС меряем, вылетело из головы?

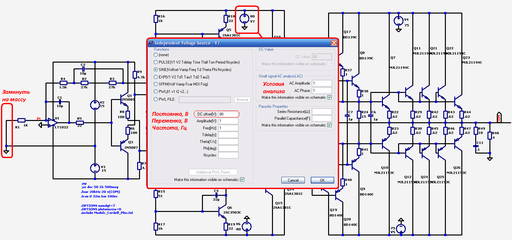

Источник сигнала на входе убираем, вход замыкаем на землю, для источника напряжения питания УН или ВК проставляем характеристики:
постоянная составляющая = Упит,
переменная составляющая - 1 В, 1 Гц или любое другое значение, всё равно, это не важно, т.к. в АС-анализе должна быть задана полоса наблюдения ПСРР 20 Гц - сколько фантазия позволит, но не менее 20 МГц.

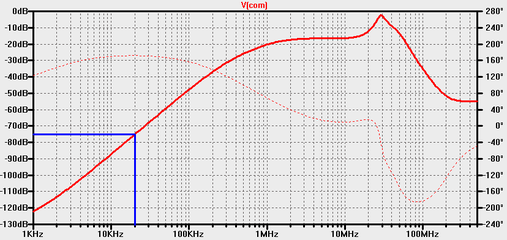

Смотрим на выходе усилителя АЧХ проникания.



То есть, суть опыта: подача сигнала на питалово и регистрация АЧХ влияния помехи на сигнал.

Затем два варианта:
АЧХ нравится: сохраняем модель с соотв. названием.
АЧХ не нравится:
а) разбиваем отходящие от питалова цепи на секции,
б) рисуем ещё один источник питания: чистую батарейку, без сигнала,
в) подключаем чистую батарейку по очереди к каждой отходящей секции,
г) запускаем анализ с подачей сигнала на остальные секции,
д) смотрим по АЧХ, какая цепь, в какой секции нам так удачно портит КОНИП,
е) много думаем, пьём кофий, придумываем какие-то схемные решения, применяем их и проверяем всё заново.



Разве в симуляторе трудно работать? Даже думать почти не надо, только на кнопки знай жми.



[Phantomas]

Чтобы в ЛТС вывести на схему ток или напряжение на участке схемы, надо щелкнуть на пустом участке схемы правой кнопкой мыши, появится меню, далее View/Plase .op Data Label

получится вот такая штука на схеме (в красном прямоугольнике):

Подводим туда курсор и жмем правую кнопку мыши, открывается окно с выбором того, что нужно вывести на схему:

Стираем $ и выбираем параметр, например I(R29) - это ток через резистор R29, нажимаем клавишу Ввода(Enter). Получаем это:



[Родеф]

Не могу скачать библиотеки с первого поста, система пишет (Вы не можете зайти в этот раздел). Спасибо.
