Виновник - входной ОУ. Если поделить его выходное напряжение на входное, получается вот такая АЧХ:

Посмотреть вложение 37477

И это непонятно, потому, что вид внутренней АЧХ ОУ от обвязки не зависит.
Если стабилитроны заменить на ИП +/-12В, то вид ОЛГ принимает нормальный вид.




Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы

Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
Кто-то, похоже, уже отметил... :)

Последнее редактирование:

Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы
Витька совсем ипанулся с этим самотыком))) ну и дурак, ёпта))) Гиллану сегодня 75, выпей немного, попустит.
Вадька, чертило, где тебя носит? Без тебя - как без рук, всё колом встало.
Вообще всё. :)


Rus2000

I=U/R
17 Окт 2017
13,125
6,645
Плюк
Целую модель нарисовал, и не...не корректируется у меня Арахат-лукум. Вот я и осерчал вчера)
Где-то ошибка.
Нормально корректируется и с монопетлей, и МПООС.

Модели выложены, поэтому сердиться можно лишь на самого себя. ;)


Sagittarius

Витя "Интегратор". Подлец, сквернослов, плагиатор.
1 Мар 2017
28,741
5,575
Гейропы
Так вот. Перспективный схемотип АРХАТ не пошёл у меня по причине плохого поведения в клипе.
Белка прав: бездарь я и не понял сразу простой вещи:

в двух- и более -каскадном усилителе-композите антиклип должен быть вокруг каждого каскада.
Теперь это понимание застолблено,
но арахноед вадим могильный может его красть, всё равно он гунявый и у него ничо не выйдет.

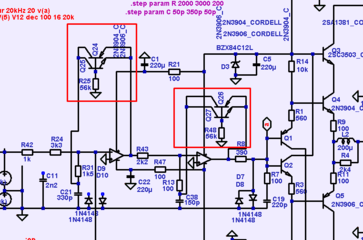

АРХАТ допилен так:

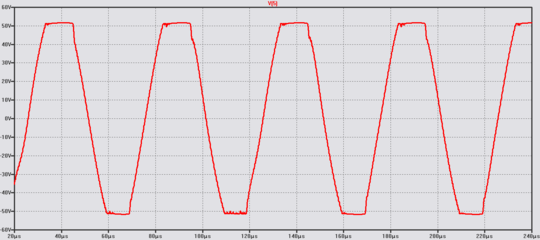

двумя транзисторными узлами антиклипа, вокруг каждого ОУ. Поскольку паразитные ёмкости транзисторов организуют местные петли ООС, их коллекторы подключены к заземлённым конденсаторам С21, С38. Тогда клип обретает приличный вид, без подзвонов и артефактов:

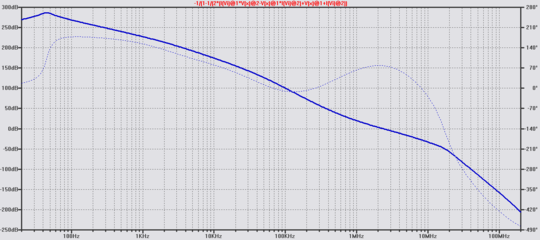

АЧХ петлевого разлеглась от 300 дБ /60 Гц и до 160 /20к.
Всё, можно рисовать схему, усь официально работоспособен.


Дмитро

Не проверенный
7 Янв 2021
6
0
У меня возник вопрос: а почему в цепях антиклипа учувствуют резисторы ППК R31 и R13?
Чисто конструктивно - это дополнительные пути утечек...


Jenya_m

Постоялец
9 Окт 2019
183
85
43
Апшеронск
У меня возник вопрос: а почему в цепях антиклипа учувствуют резисторы ППК R31 и R13?
Чисто конструктивно - это дополнительные пути утечек...

...Поскольку паразитные ёмкости транзисторов организуют местные петли ООС, их коллекторы подключены к заземлённым конденсаторам С21, С38. Тогда клип обретает приличный вид, без подзвонов и артефактов:
