ВВЛП-2018, или самый простой сверхлинейный усилитель.

YuriyB

Горняк
3 Апр 2018
2,174
1,551
Николаевская обл.
Модель УМ по Ломакину_Паршину на К157УД2. Было любопытно посмотреть что получится.
Для установки нуля на выходе ОУ изменяем величину сопротивления R28. От этого зависит симметричность клипа.
R2 служит для ограничения рассеиваемой мощности Т9 при глубоком клипе.
Т2Т9 можно заменить на npn, при раскачке в верхнее плечо.
Второй канал ОУ следуют применить в компенсатор сопротивления проводов.




Вложения

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
12,355
5,714
Плюк
Добавить симметричную раскачку в верхнее плечо и..
И убрать доп ГСТ. Собственно, потому и отказались от ЛП, что приведение клипа в порядок требует практически столько ж деталей, сколько и симметрирование схемы с выигрышем 6дБ. И убирается лишняя регулировка.

Модель делать?
Делай, конечно.
А на второй половинке уд2 сразу прикручивай компенсатор.

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
12,355
5,714
Плюк
Пока ехали аутентичные детали 80-х годов для сверхлинейника Михаэля Видерхольда, нашел на полке собранную 4 года назад плату ушника ВВЛП-2018.
После недолгих раздумий пересыпал коррекцию и антиклип.

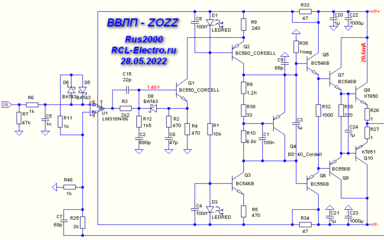

Получилась вот такая схемка:
Надо добавить покаскадно ФНЧ по шинам питания.

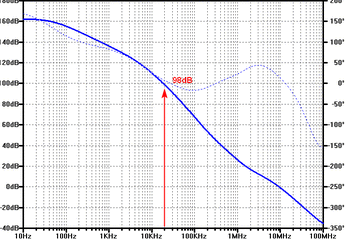

Петлевое усиление:

Кг(20к) - 0,000045%:

Кг(1к) - 0,000001%:
В обоих случаях амплитуда сигнала - 8 вольт на нагрузке 32 Ома.

Кими(19+20к):

Расчетный клип 20кГц:

Ток покоя принят равным 20мА по нескольким причинам:
1. ВК не выходит из класса А с наушниками, имеющими сопротивление 120+ Ом.
2. Даже на нагрузке 32 Ома усь остается сверхлинейным.
3. Можно не ставить выходники в корпусах ТО-220 на радиаторы.

Если требуется работа ВК в классе А на низкоомные наушники, нужно увеличить ток покоя ВК и прикрутить к выходникам радиаторы достаточной эффективности.

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
12,355
5,714
Плюк
В железе усь запустился сразу. Потребовалось только подкрутить ток покоя и резистор коррекции по наилучшему клипу на 20кГц.
Были проверены разные ОУ и выходники.
ЛМ318, ОПА132, ОПА134, ЛФ711, ТЛ071, 140УД11, 574УД1, 544УД2 (с перемычкой), 544УД1. Подстраивался только один резистор, по наилучшему клипу. Все ОУ работают нормально.
КТ850/851, КТ818/819, КТ816/817 - работают без проблем.

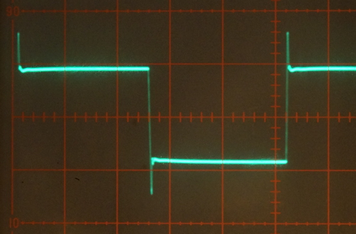

Квадрат 20кГц (без входного ФНЧ)::

Клип 20кГц:

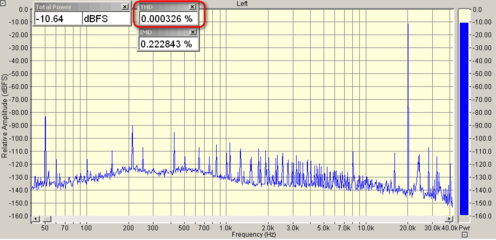

Гармошки 20кГц:

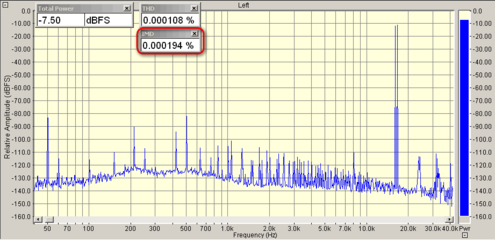

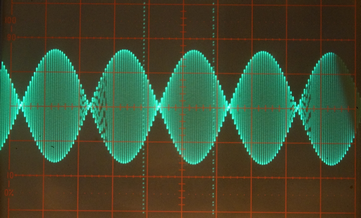

Интермоды сигнала:15+16,5кГц (амплитуда - 8 вольт):
на нагрузке 30 Ом:

Примерно то же самое наблюдается на выходе ЦАП-а, только помех меньше.
Измерительный сетап еще предстоит довести до ума, чтоб повысить разрешение хотя бы на порядок и избавиться от наводок и помех.
