Измерения в Мультисим

[Lazertok]

Я долго и скрупулёзно считал

- я не умею так, доверяю симе и проверяю что она выдала с прикидом по режимам в разумности.
- в этой схеме транзюкам ДК включенным на раскачку ВК, не хватает тока прокачать емкости затворов, отсюда пробниками тока видно - что ток р-р ДК превышает ток ДС в динамике сигнала, а это приводит к ухудшению спектра.
- подскажи какой драйвер для ВК можно применить и как включить - всё остальное на удивление красиво и устойчиво.
п.с. вообще можно думаю поставить в ДК СрМ (типа МОП 510/9510), и увеличить их ТП до 30-35 mA, тогда спектр должен улучшиться.



[Sagittarius]

Рискнул бы поставить ОУ-драйвер. Можно выбрать плохонький ОУ типа 071-го, возможно, с умощнением повторителем: тока много, по линейности всё лучше, чем транзисторные решения.



[Lazertok]

ну вот воткнул в диф помощнее, теперь на вход ОУ и дело "в шляпе"
п.с. пит +/-24В



[Lazertok]

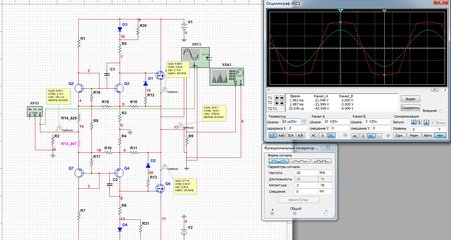

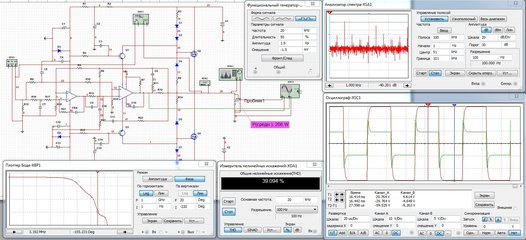

Вылизал... - по клипу , меандру , термо, а главное по токовым выбросам (КИ) на меандре заодно и симметрию плеч по макси МУ-МУ.



[Lazertok]

Альтернатива...
Вопрос по R15
- изменением его номинала, удалось установить начальное смещение ВК в ноль.
- есть сомнения что это может повлиять на симметрию плеч :-\



[Lazertok]

Возвращаемся к проблеме.
На первой страничке темы я уже показывал "Интересные замеры"
http://rcl-electro.ru/index.php?topic=604.msg3098#msg3098

Теперь вопрос - откуда берутся искажения спектра на входе уся?



[Lazertok]

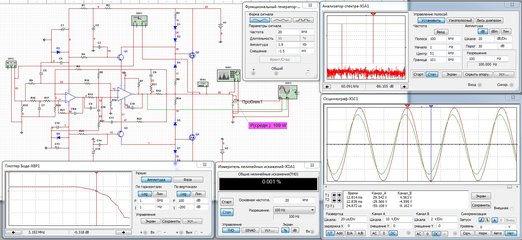

Посмотрел формы токов и напряжений по точкам входного фильтра, а также до и после, по схеме в модели Yes-3M 2017
- есть опредёлённые мысли. Докопаемся ... - отчитаемся



[Lazertok]

Предлагаю крутануть для сравнения результатов в своих прогах.
мне слабо у них
http://sim.okawa-denshi.jp/en/MultipleFB3Lowkeisan.htm



[Lazertok]

Модели микрофона и Динов в Сим



[MakarOFF]

Подмогнём товарищу, если это то что он хотел выложить.



[Lazertok]

Самое то... Спасибо



[Lazertok]

Цитата Цифровик (ф/Казус):
Модели динамиков имеют еще пассивные и активные сопротивления по АС.
Просто интересно посмотреть возможности мультисима при построении таких схем.
Что меняется ? Интересуют нелинейные искажения ну и т.д
Конечно такие которые влияют на качество звука при воспроизведении.

Мини отчёт.
Тестировал на своей схеме (с другими также будет)
Усилителю без разницы какую АС (дин) качать своей разумной мощностью.
КНИ и спектр при этом - изменяются не значительно.
Главный параметр АС (дина) - импеданс в своей полосе и фаза на резонансе,
которые повлияли на изменения ровной АФЧХ УНЧ, ровно на столько,
сколько имеют изменения по форме в полосе частот сами модели Динов (до этого не знал).
В итоге:
Думаю если научится изменять параметры моделей динов на измеренные в реальных динах,
то в проге можно будет создавать реальные фильтры с высокими параметрами и линейностью для конкретных АС.
Мультисим справляется с расчётами такой сложности успешно.
Ну а проги по расчетам оформления (корпусов) - будут в помощь.



[Phantomas]

Плохая идея, по нескольким электрическим параметрам расчитывать фильтры АС, не учитывая механические параметры динамических головок. Таким образом можно получить лишь примерные модели фильтров. Параметры Тилля-Смолла не зря придуманы Тиллем и Смоллом, а где они применены в этих моделях? Да, и вообще, зачем изобретать велосипед, когда существует множество специализированных программ для расчета фильтров АС и корпусов.



[Lazertok]

Плохая идея,

может быть, не спорю - путь к познанию тернист, а время рассудит.



[Phantomas]

Предлагаю крутануть для сравнения результатов в своих прогах.
мне слабо у них
http://sim.okawa-denshi.jp/en/MultipleFB3Lowkeisan.htm

Что там крутить? Математика везде одинаковая. А вот выдрать от туда скрипты с расчетами и выставить их сюда на сайт было бы весьма полезно.



[Lazertok]

А вот выдрать от туда скрипты с расчетами и выставить их сюда на сайт было бы весьма полезно.

выдёргивай - прогоню в симе, сравним... математику



[Phantomas]

А вот выдрать от туда скрипты с расчетами и выставить их сюда на сайт было бы весьма полезно.

выдёргивай - прогоню в симе, сравним... математику

На счет выдрать скрипты это к Админу, но не факт, что это получится, скорее всего там имеется защита от этого. А по поводу сравнить математику - это все равно, что сравнивать калькуляторы, в надежде найти между ними отличия.



[Lazertok]

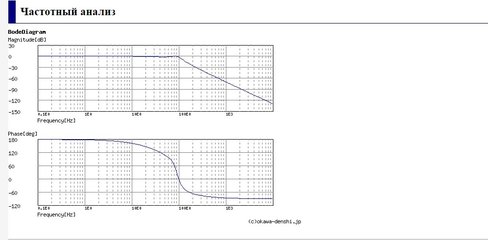

Попытка не пытка - попробовал и сделал скрип с примера расчётов



[Lazertok]

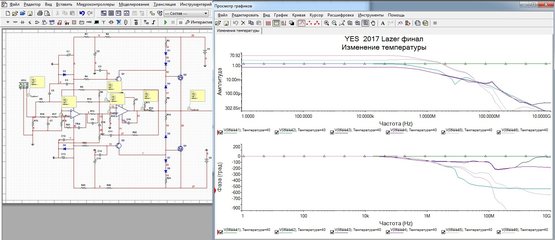

... подкрутил коррекцию по АФЧХ - и вуаля ИНИ = 0.001/100Вт /4 Ом/ 20кГц + спадающая термо поТП ВК.

В измерениях 8)
п.с. да Виктор - поставил твою цепочку RC перед вторым ОУ - фазу подняло поровнее - Спасибо.



[Lazertok]

На "растерзание" - дарю безвозмездно
п.с. просьба сообщить Altras на паяле или веге - у него есть интерес к этому, ПП трассирует.
http://forum.vegalab.ru/showthread.php?t=79299&p=2395320&viewfull=1#post2395320
