Натарашка - гибрид Натали и Чебурашки. Сверхлинейный.
- Автор темы Rus2000
- Дата начала

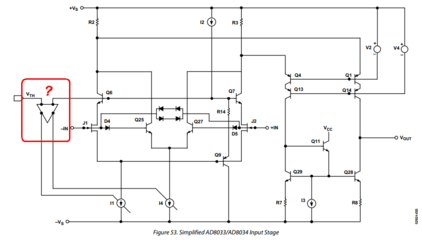

В даташите на 8066-ю входной каскад маловразумителен. В даташите на 8033-ю его видно лучше, но почему он искажает, понять по-прежнему трудно. Какие-то транзисторы входного дифа и слежения подходят к пределам Укэ (Уси), какие - непонятно.
Как ОУ со слежением применять в неинвертирующем включении при входных напряжениях свыше 1 В нельзя.

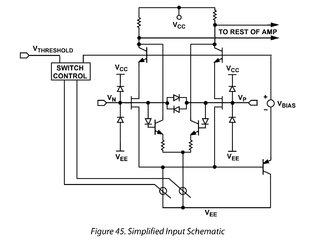

В даташите на ad8067 есть надпись switch control. 8067 это раскорректированная версия 8065/66. Так что переключение там есть однозначно.
Саму по себе конечно, а вот именно поведение ad8065/66 отражает сколько нибудь корректно?
Под подозрением - только вот этот распределитель токов ГСТ. По идее, это простой диф. Он должен по критерию определённого напряжения на базах Т6Т7 отключать ГСТ полевого и врубать ГСТ биполярного дифа. Переключение дифов - условие возникновения хорошо заметных искажений. А само достижение напряжения переключения зависит от входного сигнала.
Нету на него адекватных моделей, то есть, чтобы можно было видеть: да, в модели нарисовано ровно то, что и в ДШ. Но можно что-то насимулять самим: кажется, я раздуплил принцип его работы. Но вот нафига это там - надо понимать веки Агееву.
В корректной схеме - обязательно. Я её не видел. Но можно нарисовать.
Достанем и из грядущего. Не впервой (с), см. 544УД2. ))
Ну, вот до напряжения этого тресхолда. Интересно было бы подать на ОУ несимметричное питалово: плюса больше, чем минуса, и прогнать на искажения. Если напряжение тресхолда фиксированное и привязано к питалову (а куда ж ещё-то), входной сигнал до него не достанет и искажений не будет.
В даташите главный график - Figure 30. Input Offset Voltage vs. Common-Mode Voltage.
Переключение на биполярный вход происходит при напряжении на входе на 3 вольта меньшем, чем напряжение питания.
Таким макаром они обеспечили Rail-to-Rail Input.
Т.е. для наших применений должен пойти.
Еще из даташита:
Also featured is a single-supply input stage that handles common-mode signals from below the negative supply to within 3 V of the positive rail. Operation beyond the JFET input range is possible because of an auxiliary bipolar input stage that functions with input voltages up to the positive supply. The amplifiers operate as if they have a rail-to-rail input and exhibit no phase reversal behavior for common-mode voltages within the power supply.
Переключение на биполярный вход происходит при напряжении на входе на 3 вольта меньшем, чем напряжение питания.
Таким макаром они обеспечили Rail-to-Rail Input.
Т.е. для наших применений должен пойти.
Еще из даташита:
Also featured is a single-supply input stage that handles common-mode signals from below the negative supply to within 3 V of the positive rail. Operation beyond the JFET input range is possible because of an auxiliary bipolar input stage that functions with input voltages up to the positive supply. The amplifiers operate as if they have a rail-to-rail input and exhibit no phase reversal behavior for common-mode voltages within the power supply.
В смысле модель не совсем корректна на ад8065\66 , и потому синфазку симуль может отразить неверно?
Молодец, подметил.
Переключение ПТ-БТ-входов происходит за 2 В до +Упит. А чего ж тогда сказано, что сигнала выше 2,5 В ОУ не держит? Скорей всего, нечёткое срабатывание сервисного дифа. Нервишки слабые, как у ВВМ. Он начинает переключать ГСТ/входы заранее, и БТ включаются в работу на нанотоках.
