Тогда AD8065 наше все!
.

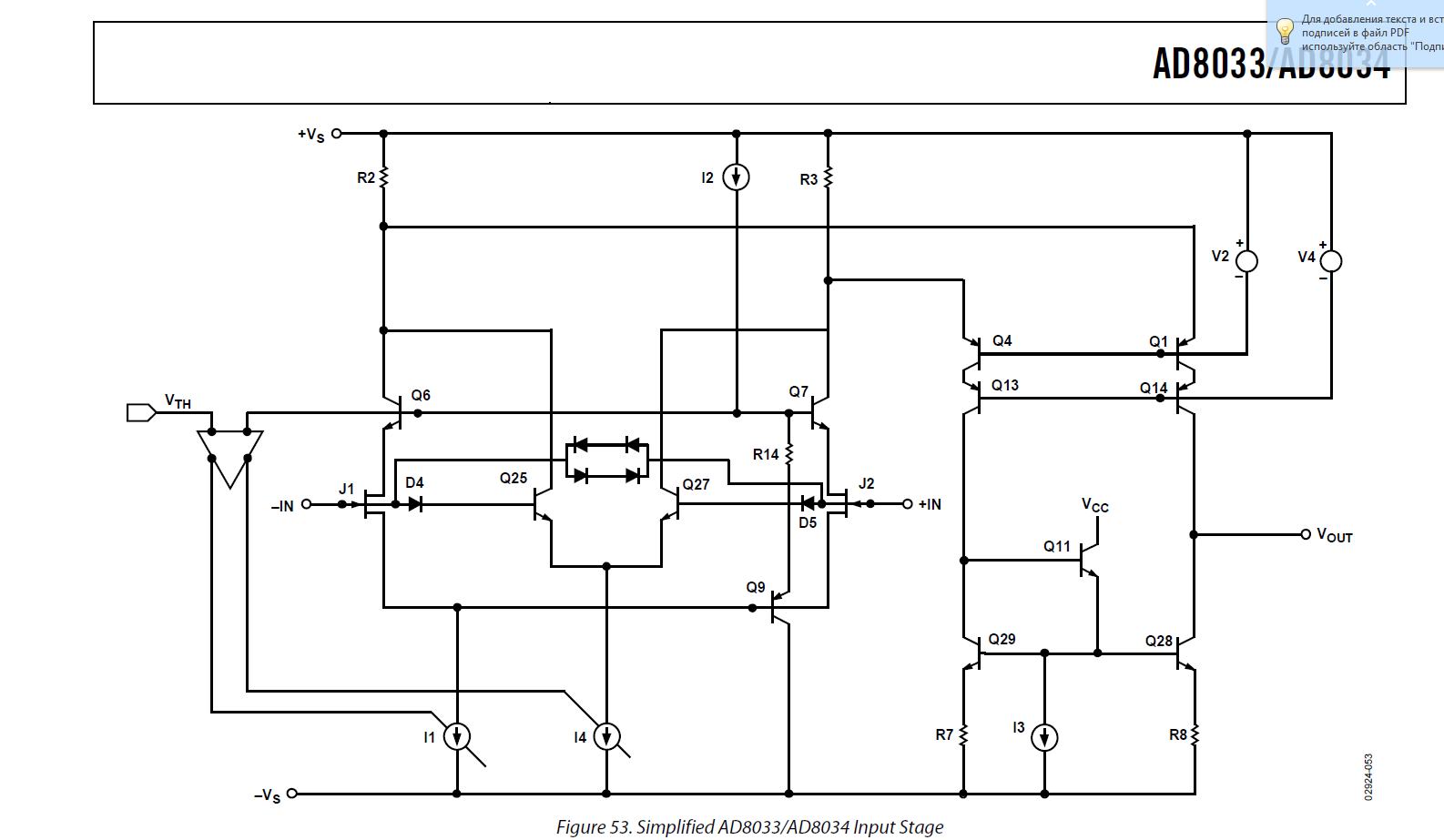

Вот еще более бюджетный вариант ОУ-AD8033/34.
Конечно он хуже AD8065 но значительно превосходит разные OPA от Ti.Мне очень понравился.
P.S Но инверт лучше,например идите для начала в тему УНИКУМ-2 и выбирайте буфер для интегратора-компенсатора.
Почему хочется именно не инвертирующий усь?
.Вот еще более бюджетный вариант ОУ-AD8033/34.
Конечно он хуже AD8065 но значительно превосходит разные OPA от Ti.Мне очень понравился.
P.S Но инверт лучше,например идите для начала в тему УНИКУМ-2 и выбирайте буфер для интегратора-компенсатора.
Почему хочется именно не инвертирующий усь?
Phantomas написал(а):
Нормальный ЦАП должен держать нагрузку от 2 кОм и AD8065 в фильтре на его выхлопе это спокойно обеспечит(Это
самый жесткий пример без буфера в УМ которого в реальности не будет).
P.S Усилители с входом на ПТ от AD:
У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация
На первой странице добавлен ушник "Натарашка".
Традиционно, сверхлинейный.
Традиционно, сверхлинейный.
Где можно посмотреть про Чебурашек , ссылка из первого поста приводит на главную страницу форума.
AD8065/66
В «тепличных» условиях эти микросхемы перешагнули рубеж 10-5 %. Микросхемы достаточно скоростные. Однако они имеют и свою специфику в неинвертирующем включении - при синфазном напряжении более 2,5 – 3 вольт спектр искажений резко изменяется и становится очень «жестким». Исходя из анализа тестов, можно предположить, что это вызвано специфической реакцией входного каскада на синфазное напряжение (это явление не наблюдается в инвертирующем включении, а в неинвертирующем включении Кг практически не зависит от нагрузки). Микросхемы этой серии имеют «двойной» входной каскад и схему управления переключением этими каскадами. Возможно, эти искажения вызваны этими введениями. То, что искажения возникают на входе микросхемы, косвенно подтверждает и следующий тест. Микросхема AD8066 была включена по схеме усилителя с Ку = +11. В этом случае входной (синфазный) сигнал на входе микросхемы не превышает одного вольта, при этом резкого ухудшения спектра на выходе не наблюдается вплоть до восьми вольт.
AD8066
���
Выводы:
В «тепличных» условиях эти микросхемы перешагнули рубеж 10-5 %. Микросхемы достаточно скоростные. Однако они имеют и свою специфику в неинвертирующем включении - при синфазном напряжении более 2,5 – 3 вольт спектр искажений резко изменяется и становится очень «жестким». Исходя из анализа тестов, можно предположить, что это вызвано специфической реакцией входного каскада на синфазное напряжение (это явление не наблюдается в инвертирующем включении, а в неинвертирующем включении Кг практически не зависит от нагрузки). Микросхемы этой серии имеют «двойной» входной каскад и схему управления переключением этими каскадами. Возможно, эти искажения вызваны этими введениями. То, что искажения возникают на входе микросхемы, косвенно подтверждает и следующий тест. Микросхема AD8066 была включена по схеме усилителя с Ку = +11. В этом случае входной (синфазный) сигнал на входе микросхемы не превышает одного вольта, при этом резкого ухудшения спектра на выходе не наблюдается вплоть до восьми вольт.
AD8066
���
Епв | 15 | |||||||
Ку | -1(5к/5к) | -1 | -1 | -1 | +1 | +1 | +1 | +1 |
Uвых(ср.кв.) | 2в | 2в | 5в | 5в | 2в | 2в | 4в | 4в |
Rн | 0,94к | 0,5к | 0,94к | 0,5к | 0,94к | 0,5к | 0,94к | 0,5к |
Спектр(db) 3 горм. Высшая | 0 -30 -23 | 0 -28 -16 | 0 -29 -17 | 0 -16 -11 | 0 -14 -23 | 0 -21 -17 | 0 -6 -6 | 0 -7 -7 |
Характер спектра | Средний | Средний | (Средн.) | Жесткий | Средний | Средний | Жесткий | Жесткий |
Uвых гран. | 8 | 6,5 | 8 | 6,5 | 2,5 | 2,5 | 2,5 | 2,5 |
КгП% КгК% | 2,7*10-5 | 7,6*10-5 | 4,5*10-5 | 9,2*10-5 | 1,25*10-5 1,1*10-5 | 4*10-5 2,9*10-5 | 0,0002 0,00019 | 0,00021 0,00018 |
- Микросхема плохо работает в неинвертирующем включении при синфазном напряжении на входе более 2,5 вольт, спектр гармоник становится жесткий, длинный и медленно затухает. Проверял на двух микросхемах – повторяемость хорошая.
- В инвертирующем включении преобладает вторая гармоника (четный спектр). Зависимость Кг и характера спектра зависит от Rн.
- В режиме с коротким спектром микросхему лучше использовать в инвертирующем включении при Rн более 1 ком и выходном напряжении менее пяти вольт, а при неинвертирующем включении – при выходном напряжении менее 2,5 вольт. Минимальные искажения получаются при нагрузке от 2ком и более (Кг уменьшается примерно в два раза). При нагрузке 2,5ком и напряжении менее 2в в Кг меньше 10-5
- Микросхема хорошо подходит в качестве масштабирующих усилителей, активных фильтров, преобразователей ток-напряжение.
Вроде выше обсуждали в этой теме и в том числе именно этот оу. Кто вас разберет что у вас оффтоп а что нет.
По соотношению цена-качество, один из лучших ОУ. Симулятор довольно точно отражает поведение данного ОУ до нагрузки выше 2 кОм, при нагрузке ниже 2 кОм привирает.
