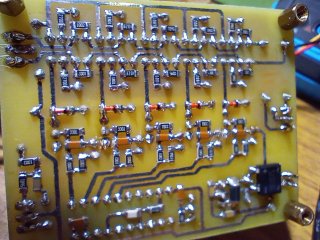

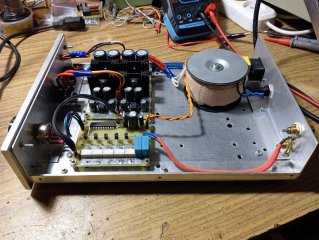

Омикрон. Компактный ультралинейный телефонный усилитель

[MaratAM]

Пытался, было дело, но вернул все на место.



[MaratAM]

Там емкость диодов похоже в коррекции участвует, я же посчитал, что не доведу до клипа и не ставил их. Можно было попробовать емкость поставить, но смысл, если с диодами и коррекция и защита и работает.



[alexcp]

Емкость диодов не участвует. Она, может, и хотела бы поучаствовать, но мы ей не даем это делать. Диоды там для другого.

Кстати, у скуджмакдака диоды участвуют на 100%, вот он и мечтает о диодах "шоттки с малым падением, малой емкостью и малым током утечки". Он бы узнал много интересного, собери он свой "идеальный усилитель" в железе.



[alexcp]

Смотрим на усиление ОУ с диодами в цепи ООС в четырех вариантах: без диодов (для сравнения), с двумя парами 1N4148, с двумя парами BAS70H, как у скруджмакдака, и с двумя парами 1N4148 и резистором, как в усилителях с этого форума:

Видим, что с точки зрения усиления диоды Шоттки немного хуже обычных диодов на НЧ и немного лучше на ВЧ, но и теми, и другими возникает паразитная ООС, заметно снижающая усиление. Добавление резистора R7 возвращает усиление обратно.



[Дмитрий К.]

Доброго дня коллеги! Есть в наличии уши Fostex RP50, уши достаточно тугие и как указано требуют до 3W подводимой мощности на 50 Ом, соответственно считаем Uвых2/Rнагр = Wвых, следовательно это около 12v амплитудного на выходе. Обеспечит ли данный усилитель указанные параметры для данных наушников? Источник ЦАП от S.M.S.L.

Так же что бы установить РГ "никитина" на входе без пересчета под линейную регулировку, есть ли смысл поставить простейший
буфер (два варианта прилагаю)? Крайне не хочется ставить переменные резисторы и галетники, на реле например Omron GK6. всё можно разместить прямо на плате усилителя, что скажется очень положительно на общее качество.



[Andy95]

Здравствуйте. Можно ли заменить BD139 BD140 на BD135 BD136? Они рассчитаны на меньший вольтаж коллектор-эмиттер 45В против 80в. Остальные параметры одинаковы. Вроде должны подойти? Завалялись такие, по этому спрашиваю.



[Rus2000]

Да. Можно.
В принципе, Омикрон работает даже с КТ814/815. Об этом есть инфа в теме.



[Rus2000]

Обеспечит ли данный усилитель указанные параметры для данных наушников?

Согласно отчёту RAA:
Чувствительность средняя в диапазоне 100 Гц - 10 кГц
102.0 дБ/В SPL
89.3 дБ/мВт SPL

Омикрон даст 10-11 вольт, т.е. примерно 122-123дБ.
Это очень громко.
Но чтоб получить 11В на выходе, нужно подать на стоковую схему сигнал 4,4В.
Либо увеличить Ку схемы до 12дБ, примерно, чтоб получить заданный уровень выходного сигнала Омикрона при использовании современных источников. С некоторой потерей линейности. Критично это будет или нет, надо смотреть по месту.
Я бы сначала собрал исходный Омикрон, послушал, а потом прикинул куда двигаться дальше. Если, конечно, потребуется что-то менять.



[alexcp]

Три ватта - это максимальная допустимая мощность Фостексов, которая к громкости не имеет никакого отношения. Как многократно описано, ощущение громкости определяется не столько звуковым давлением, сколько искажениями. Громко становится тогда, когда искажения возрастают до заметного (привычного) уровня. Поэтому "закрытая дверь – это не «потише», а ручка регулятора – это «потише»", (с) Игорь Гапонов. В случае "Омикрона", "громкость" определяют искажения наушников, а не их чувствительность и подводимая к ним мощность. Поэтому делайте, как советует Rus2000 - соберите исходный вариант и послушайте, только не переусердствуйте с мощностью - акустическая травма случается при превышении как раз порогового уровня звукового давления.
