[Sagittarius]

Во втором каскаде катушка не нужна.
Как он в клипе? Сними токи в клипе.



[YuriyB]

Во втором каскаде катушка не нужна.
Как он в клипе? Сними токи в клипе.

Катушка пробовалась на предмет влияния на коррекцию. Добавляется петлевого, коррекция остаётся прежней(т.е на плате можно будет предусмотреть место для катушки 2ДК для эксперимента).
Клип идеальный. Фотки добавлю чуток позже.
Токи каких именно элементов?

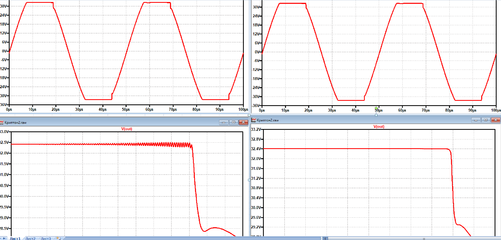

упд. Клип слева с катушкой во 2м ДК справа без катушки.



[Rus2000]

Индуктивности от 100мкГн и более, практически не влияют на ход АЧХ вблизи точки единичного усиления.

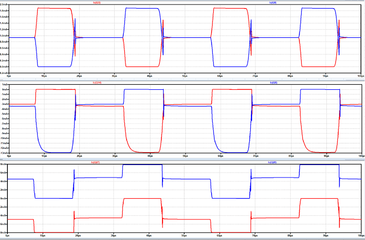

Токи коллекторов входного дифа, второго дифа, ну и ВК УН.



[Rus2000]

Токи ещё ровнять или уже хватит?

Первый каскад ВК - ток слишком большой. Глянь мощность в клипе.
Я бы увеличил R34 до 560 Ом, примерно. Т.е. ток примерно такой же, как и у ВК УН.
Второй каскад тоже можно прибрать (до 60мА примерно, т.е. R38 = 22Ом), но тут вопрос неоднозначный.



[YuriyB]

Токи ещё ровнять или уже хватит?

Первый каскад ВК - ток слишком большой. Глянь мощность в клипе.
Я бы увеличил R34 до 560 Ом, примерно. Т.е. ток примерно такой же, как и у ВК УН.
Второй каскад тоже можно прибрать (до 60мА примерно, т.е. R38 = 22Ом), но тут вопрос неоднозначный.

Спасибо за уточнение. Почему-то считал ток через Р23 и Т27 одинаковыми :-[.

Мощности в пределах нормы(снял в МС в ЛТС не нашёл мощностей ???)
Зелёный график верхний тр-р, синий нижний тр-р 1й тройки ВК.



[Rus2000]

Мощности в пределах нормы

Да. После уменьшения тока до 4,66мА.

(снял в МС в ЛТС не нашёл мощностей ???)

С нажатым ALT наводим мышку на элемент - курсор превратится в цветной термометр
Кликаем - на графике появится мощность.

Можно и ручками такую формулу вбить в окно осциллографа. Но долго, муторно и легко ошибиться.



[YuriyB]

Подровнял ноль на выходе УМ с помощью резисторов 1ДК.
Вопрос, по какой причине не рекомендуется устанавливать катушку во 2й ДК?

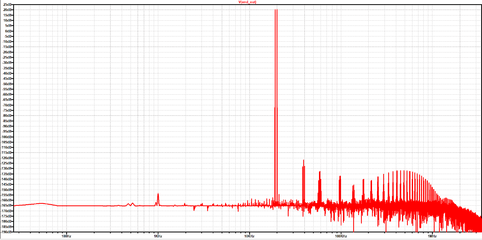

Для сравнения привожу графики ИМИ для 2х и 1й катушек в ДК.
1й график с 1й катушкой
2й график с 2мя катушками
Модель прилагается.



[Rus2000]

Подровнял ноль на выходе УМ с помощью резисторов 1ДК.

1. Зачем?
2. Удобнее было бы в другой половинке зеркала вставить параллельный резистор. ИМХО.

Вопрос, по какой причине не рекомендуется устанавливать катушку во 2й ДК?

Ты ж сам показывал подсвисты с катушкой.

Для сравнения привожу графики ИМИ для 2х и 1й катушек в ДК.
1й график с 1й катушкой
2й график с 2мя катушками
Модель прилагается.

Усиляжу добавляется, а зона устойчивости сужается.
Вопрос в приоритетах...



[YuriyB]

Резисторы R33/R35 надо увеличить до 6,2Ом, чтобы убрать подзвон вершин в клипе.



[Sagittarius]

Вопрос, по какой причине не рекомендуется устанавливать катушку во 2й ДК?

Посмотри напряжения Убэ и токи коллекторов в режиме клипа. Если понравится - оставишь катушку.



[YuriyB]

Подровнял ноль на выходе УМ с помощью резисторов 1ДК.

1. Зачем?
2. Удобнее было бы в другой половинке зеркала вставить параллельный резистор. ИМХО.

Вопрос, по какой причине не рекомендуется устанавливать катушку во 2й ДК?

Ты ж сам показывал подсвисты с катушкой.

Для сравнения привожу графики ИМИ для 2х и 1й катушек в ДК.
1й график с 1й катушкой
2й график с 2мя катушками
Модель прилагается.

Усиляжу добавляется, а зона устойчивости сужается.
Вопрос в приоритетах...

1. Наличие постоянки увеличивает чётные гармоники.
2. Чот не получается.
3. Подсвисты с катушкой убрались увеличением номинала Р33/Р35 до 6,2 Ом
4. По Тиану зона устойчивости снижается всего на 100 кГц слева.



[YuriyB]

Вопрос, по какой причине не рекомендуется устанавливать катушку во 2й ДК?

Посмотри напряжения Убэ и токи коллекторов в режиме клипа. Если понравится - оставишь катушку.

Можно расшифровать?
Вот напряжение Б/Э верхнего и нижнего тр-ров УН в клипе при напряжении на входе 3,5В.



[Rus2000]

Видимо, речь идет о транзисторах второго дифа.

Но их максимальные токи, как и максимальные токи ВК УН заданы жестко и выше этого уровня уйти не могут.



[Rus2000]

Виктор имеет ввиду напряжение, выворачивающее наизнанку эмиттерные переходы каскадов с ОБ.



[YuriyB]

Установил защитные диоды в ОБ.
Сейчас стало плохо или нормально?



[Sagittarius]

Я тоже сталкивался с проблемой катушки во втором дифе. Решено было её не ставить, чтобы транзисторы второго дифа не взолдили в отсечку (что сам по себе не страшно) и не затягивали время возвращения в активный режим.

Если с катушкой клип хорош, пусть будет.



[YuriyB]

Я тоже сталкивался с проблемой катушки во втором дифе. Решено было её не ставить, чтобы транзисторы второго дифа не взолдили в отсечку (что сам по себе не страшно) и не затягивали время возвращения в активный режим.

Если с катушкой клип хорош, пусть будет.

Это клип с катушкой во 2м дифе. Увх=3,5В



[wakh]

Установил защитные диоды в ОБ.
Сейчас стало плохо или нормально?

Сейчас стало очень хорошо,
т. к. без защитных диодов на б-э переходах транзисторов было обратное напряжение почти 2,7 В. (см. твой рисунок выше).
Видимо при ещё большем напряжении на входе усилителя, это напряжение б-э может дойти до пробивных значений (4-5В) и тогда уже никакая оос не поможет.



[Sagittarius]

Я тоже сталкивался с проблемой катушки во втором дифе. Решено было её не ставить, чтобы транзисторы второго дифа не взолдили в отсечку (что сам по себе не страшно) и не затягивали время возвращения в активный режим.

Если с катушкой клип хорош, пусть будет.

Это клип с катушкой во 2м дифе. Увх=3,5В

Тогда хорошо.



[dbokov]

Народ, ткните носом в инфу по следящему питанию. Что это такое, что там за чем следит, не понимаю
