Может быть, есть смысл поставить маленький подстроечник на 1кОм и разместить, чтобы можно было крутить через отв. в лицевой панели, в зависимости от нагрузки?
Хорошо, спасибо!
Да, если на выходе ТМ2 чисто, а на выходе генератора целиком уже есть выброс, то это виноват выходной каскад. Пробуй добавить резистор как написано. Это предотвратит чисто емкостную нагрузку ВК и уберет выброс, только чуток пострадает скорость нарастания фронта/среза, но тут уж сам хозяин-барин в какой точке компромисс тебя устроит.

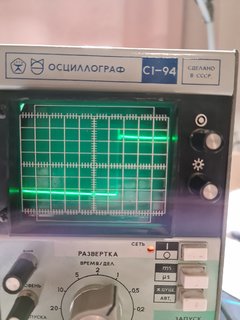

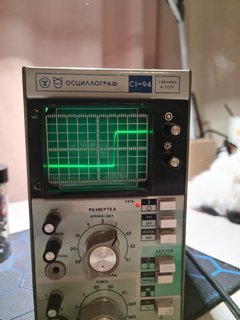

Так и поступил, увеличил резистор и получил практически ровный квадрат.
Виктору спасибо. Я повторил его схему, увидев в журнале. Она мне понравилась, и я понял, что ничего добавлять или переделывать не хочу.
От ручки регулировки не зависит, это по постоянному току так проверяют ток покоя выходного каскада. Уточню на всякий случай - это падение на резисторе плеча. Если на резисторах сильно разные падения - это повод для разборок. Допустим 0,3В / 27 Ом = 11мА еще нормально, но 0,05В - это почти закрытое плечо и там нужно смотреть и проверять правильность монтажа, может сопельку где-то просмотрел и недосмещение вышло в базе выходника, а может что не то запаял. Короче, внимательно провентилируй этот момент еще раз.
Есть у меня такой приборчик, минусы однополярное питание, на синусе нужно кондёр ставить и нерегулируемое напряжение с выхода меандра. Задумка такая, формирователь средней точки питания на ОУ с параллельником для повышения нагрузочной способности, буфер для синуса на ОУ, операционник предполагаю применить OPA1642. Для меандра использовать транзисторную часть схемы Сагиттариуса с регулятором уровня. Общее питание прибора 9 - 12 Вольт, сейчас не проблема достать импульсный блок питания от какого-нибудь роутера. Как думаете взлетит?57,00 грн. 10%СКИДКА | 1 Гц-1 МГц XR2206 функция генератор сигналов DIY Kit синус/треугольник/квадратный выход генератор сигналов Регулируемая амплитуда частоты
