Схемотехника усилителей для электростатических наушников

[Эктор]

Давай, отыграем это назад. 250 В на одной клемме ушло в плюс, а на другой клемме другая половина ушла на 250 в минус. Ты этого не видишь, а меряешь напряжение мультиметром прямо на нагрузке. Сколько показывает?

Мультиметром получается 284 вольта. RMS Т.е. питание ниже этого значения быть не может. Это я знаю точно



[Sagittarius]

Так, ещё раз, ТЗ:
Выходное напряжение сигнала: 300-350В rms, это 430...500 В амплитуды,
ток выхода - 5 мА,
Сн = 110pF.



[Sagittarius]

Мультиметром получается 284 вольта.

Он в РМСе меряет? Домножаем на 1,43, получаем 400 В.

питание ниже этого значения быть не может.

Может. +200 В на выходе одной половины моста, -200 В - на выходе второй, итого, меж клеммами - 400 В. Но это лирика. На самом деле, надо питалово +/-300 В.



[Эктор]

Так, ещё раз, ТЗ:
Выходное напряжение сигнала: 300-350В rms, это 430...500 В амплитуды,
ток выхода - 0,5 мА,
Сн = 110pF.

Ток 5мА.
Амлитуда - это откуда и куда?



[Эктор]

Он в РМСе меряет? Домножаем на 1,43, получаем 400 В.

Он меряет trueRMS.



[Эктор]

Но это лирика. На самом деле, надо питалово +/-300 В.

Так я об этом и толкую.



[Эктор]

А 350 можно сделать? Это стандартное напряжение в усилителях STAX. Бывает и выше вроде, если пишут, что максимальное значение сигнала достигает 450Vrms. Из 350 ещё делается поляризующее 580в на умножающих конденсаторах, поэтому желательно именно 350.



[Rus2000]

Уже поляризующие 580В появились..

Так у вас разработка далеко не уйдет.
Нужно знать точные характеристики нагрузки и параметры прикладываемого к ней сигнала.
Желательны схемы существующих решений проблемы, для анализа и последующего синтеза...



[Oleg]

К сожалению, не существует маломощных транзисторов на напряжение выше 300В, и выбор неизбежно падает на довольно мощные высоковольтные транзисторы,

Да ладно! p-n-p cуществуют до 500 В как минимум, а n-p-n чуть ли не до киловольта. Вот, например: тыц



[Эктор]

Уже поляризующие 580В появились..

Так у вас разработка далеко не уйдет.

Так этот конец в воздухе болтается. Его напряжение я уже привёл.

Да ладно! Существуют до 500 В как минимум. Вот, например: https://www.diodes.com/products/dis...istor-bjt-master-table/transistors-100v/#VCEO, VCES (V):{"min"%3A369.6%2C"max"%3A900}

Нужна доставаемость деталей, желательно из магазинов типа Чип и Дип. А там выбор на самом деле на так уж и широк.

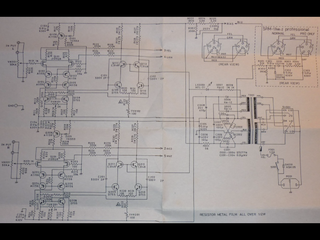

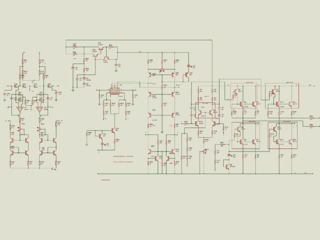

Ну вот примеры схемы.



[Rus2000]

Так этот конец в воздухе болтается. Его напряжение я уже привёл.

Зачем нам знать напряжение болтающегося в воздухе конца?



[NEULO]

Зачем нам знать напряжение болтающегося в воздухе конца?

Чтоб знать от чего пользователь помрёт.



[Эктор]

Зачем нам знать напряжение болтающегося в воздухе конца?

Он подводится к мембране наушников. Ток через него условно не течёт.



[Rus2000]

Чтоб знать от чего пользователь помрёт.

Да-да.
Чем больше офтопа и ненужной информации будет в теме, тем выше вероятность получить нормальный результат...



[Rus2000]

То в воздухе висит, то к мембране подключен...

Давайте тогда и схемы наушников,
Механические, электрические и т.д.



[MakarOFF]

BF720/723 доставаемые.



[NEULO]

Да-да.
Чем больше офтопа и ненужной информации будет в теме, тем выше вероятность получить нормальный результат...

https://radiowiki.ru/images/thumb/f/fa/%D0%A0%D0%B0%D0%B4%D0%B8%D0%BE_2006_%D0%B3._%E2%84%9604.djvu/page20-1280px-%D0%A0%D0%B0%D0%B4%D0%B8%D0%BE_2006_%D0%B3._%E2%84%9604.djvu.jpeg



[MakarOFF]

Идея, тут бы Гумеля пригодился если попроще усилитель собирать.



[Sagittarius]

желательно именно 350

Гут.



[Sagittarius]

Идея, тут бы Гумеля пригодился если попроще усилитель собирать.

Свят, свят, свят. Хватит с меня разработки гумелей.
