Схемотехника усилителей для электростатических наушников

Кто ещё накидает высоковольтных рпр-транзисторов?

Дайте лучше схему и конструкцию этих наушников.
Что там за сферические 580 вольт без тока???

Кто ещё накидает высоковольтных рпр-транзисторов?
А нахиба?
На таких напряжениях разумно отказаться от двухтактного ЭП на выходе в пользу моста на одинаковых npn высоковольных транзисторах.
Вон Гилмор выжал из этого на 2SC3675 со товарищи аж 0.008% Кг в далеком 2001 году и стал иконой стиля.

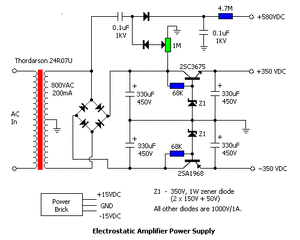

А ежели подойти к его наследию творчески... Питается это все так, как на второй картинке
https://headwizememorial.files.wordpress.com/2018/03/gilmore2_1.gif?w=1100


Вложения

  • gilmore2_1.gif
    14.2 KB · Просмотры: 103
  • gilmore2_2.gif
    6 KB · Просмотры: 89
Последнее редактирование:

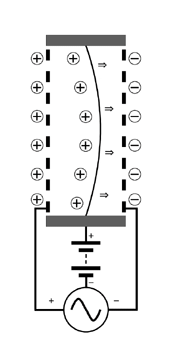

Вот понятная картинка. Изображение батарейки - как раз 580 вольт, значки плюса и минуса по бокам генератора - напряжения с выхода усилителя, включенного по мостовой схеме.

Гилмор выжал из этого на 2SC3675 со товарищи аж 0.008%
Гилмор мой друг, но он тупее арахноеда. Иллюстрирую: посчитай все корректирующие конденсаторы здесь:


и подели число на глубину ООС. Ты получишь коэффициент уважения к Гилмору.
Мне там нужны были только типы транзисторов, я в этом не понимаю.
отказаться от двухтактного ЭП
Двухтактное всегда линейнее. Надо взять менее тысячной.

Кто ещё накидает высоковольтных рпр-транзисторов?
Стакс во всех своих последних усилках использует 800В транзисторы 2SC6127 (pdf во вложени), есть модель на них по ссылке. В рознице у нас их не нашёл.


Вложения

  • 2SC6127.pdf
    2SC6127.pdf
    151.6 KB · Просмотры: 20

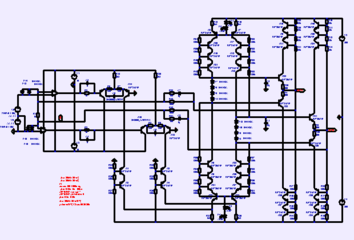

Предварительно, это будет выглядеть как-то так. УН по схеме ПАРУСа. 4 транзистора в этаж, этого достаточно при минимум 200 В Укэ.
60 дБ/20к, потому, что КуООС = 40 дБ. То есть, Кухх примерно 100 дБ/20к без специальных усилий.

А подать сюда Кевина Гилмора.

800 В Укэ мало. А ну-ка, с температурой параметр упадёт до 700, а у нас как раз такое напряжение питания с двух плеч. Таких надо две штуки последовательно, это будет надёжно.

Предварительно, это будет выглядеть как-то так. УН по схеме ПАРУСа.

У меня примерно такая же схема получилась! :)

Так, эти тоже npn
И что из этого следует?
Предварительно, это будет выглядеть как-то так. УН по схеме ПАРУСа. 4 транзистора в этаж, этого достаточно при минимум 200 В Укэ.
60 дБ/20к, потому, что КуООС = 40 дБ. То есть, Кухх примерно 100 дБ/20к без специальных усилий.
А специальные усилия будут? И какой операционник на входе? Нужен с низкими шумами, ибо Кус усилителя бешеный.
800 В Укэ мало. А ну-ка, с температурой параметр упадёт до 700, а у нас как раз такое напряжение питания с двух плеч. Таких надо две штуки последовательно, это будет надёжно.
У этого транзистора плохие частотные и усилительные свойства, собственно в том числе и поэтому появилась мысль составить высоковольтные транзисторы из нескольких более низковольтных.

Последнее редактирование:
Нужен с низкими шумами, ибо Кус усилителя бешеный.
Малоембующее обстоятельство. На входе ожидается 2 В сигнала, который подавит любой шум с особым цинизмом и невыносимым издевательствами. КуООС велик потому, что кто-то купил электростаты вместо затычек 32 Ома.
ОРА134 там.
А специальные усилия будут?
Можно вкинуть ещё ОУ на вход.

pbhv9560 and pbhv8560 are matched transistors for the front end, both 600v. better idea

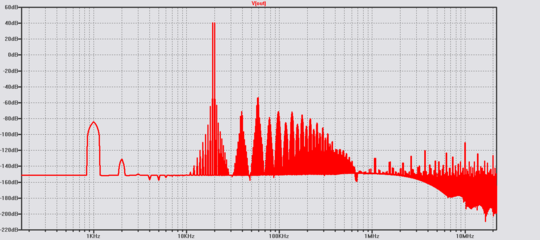

-124 по палке 1к, -104 - по палкам 18-21к. Хрустально-упруго звучащий спадающий спектр с отлично выстроенной сценой (без единого гвоздя).

Плохо, вообще-то.

Это с нагрузкой? 300пФ в диагональ моста, 300V rms и смотрим.
Я думаю, если Гилмора охватить такой же ООСью, то будет меньше искажений. Здесь уже правильно сказали - незачем перегружать схему.

Последнее редактирование:
