Телефонный усилитель Bb-1 v1i . Сверхлинейный.

[Phantomas]

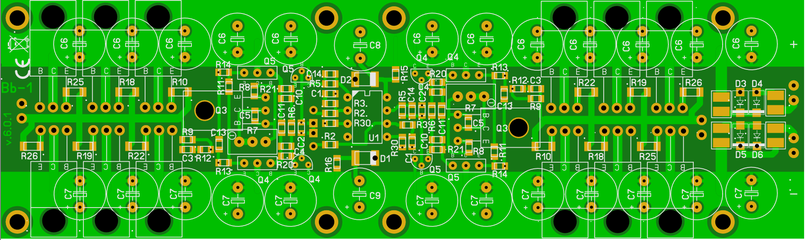

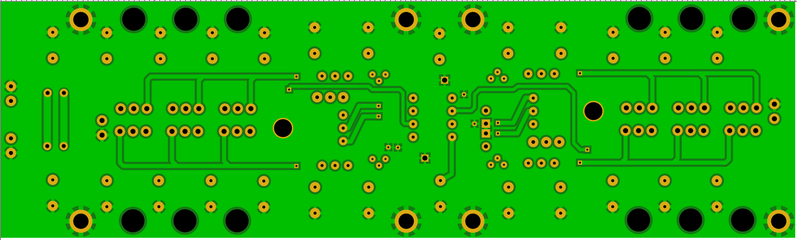

Вот, нарисовал, почти финальная версия. Покритикуйте, может, где накосячил, может, что то не по фэншую... Размер платы 155х46 мм.



[Lazertok]

по картинке все "узелки" в трассировке не определить - ну это если на чистовую на просвет слоёв "придираться"
п.с. некоторые, в мелких кружках, переходные отверстия - думаю надо/желательно вывести из под элементов.
п.с. по ссылке выше - книгу Альтрасс по 6-й Лайке выложил в ПДФ,
много полезного по подготовке Герберов для производства имеется



[Phantomas]

В шестиугольниках фильтрующие конденсаторы для ОУ, там так и задумано. К кружках отверстия для крепления к радиатору. Чем плохи переходные отверстия под элементами?



[Lazertok]

1. В шестиугольниках фильтрующие конденсаторы для ОУ,
2. В кружках отверстия для крепления к радиатору.
3. Чем плохи переходные отверстия под элементами?

- схему для ПП надо отрисовывать со всеми элементами - чтобы не было "не поняток" у собирающих КИТ в последствии.
1. На схеме не понятно (для меня) как они соединены с общим, через разделительный сопер наверное.
2. шляпки болтов могут коротить на кондёры
3. в проверке контроля качества на сопротивление перехода, лучше запаять перемычки, а это уже бугорок под контактом СМД будет



[Phantomas]

- схему для ПП надо отрисовывать со всеми элементами - чтобы не было "не поняток" у собирающих КИТ в последствии.
1. На схеме не понятно (для меня) как они соединены с общим, через разделительный сопер наверное.
2. шляпки болтов могут коротить на кондёры
3. в проверке контроля качества на сопротивление перехода, лучше запаять перемычки, а это уже бугорок под контактом СМД будет

Отрисую потом - это есть в планах.
1. Речь про термобарьер?
2. Там раздвинул конденсаторы, уже после публикации поста.
3. Отверстия без металлизации - это уже брак. Даже если придется проводом дублировать переход, то деталь потом влезет, по крайней мере там где не на обоих пятаках переходы.(хотя, конечно, это повод убрать переходы на контактных пятаках)



[Lazertok]

1. Речь про термобарьер?

1. Вопрос снимается - на схеме их разрывы с общим с баламутили.
- остальное - на усмотрение и уверенность в качестве ПП после производства.
п.с. "ляпну" - металлические стойки на корпус - "гуляние" токов по земле ПП.



[Phantomas]

п.с. "ляпну" - металлические стойки на корпус - "гуляние" токов по земле ПП.

Меня тоже этот момент напрягает... Может и уберу связь с землей.



[Lazertok]

Может и уберу связь с землей.

- по крайней мере её нет на ПП пром мощных через стойки - только провод с учетом "слива" из/в общую точку
п.с. в моём RХ- 1500 - только на входной плате, шасси Уся с общим по земле, соединяется - других точек нет.
п.с. ещё средняя точка сетевого фильтра из кондёров была на корпусе - убрал от греха подальше, чтобы не "щипалась"
- потому как в деревне нет третьего заземляющего.



[Phantomas]

Еще один момент, хочу поставить диоды Шоттки в выпрямительный мост. Какие мысли по поводу них?



[Lazertok]

Какие мысли по поводу них?

- Ни каких, чтобы за счёт них что-то экономить - моща не та, больше по цене комплекта смотреть и может быть конструктиву (компактности).



[S-word]

Еще один момент, хочу поставить диоды Шоттки в выпрямительный мост. Какие мысли по поводу них?

Смотри сайт Аудиокиллера.



[Phantomas]

Еще один момент, хочу поставить диоды Шоттки в выпрямительный мост. Какие мысли по поводу них?

Смотри сайт Аудиокиллера.

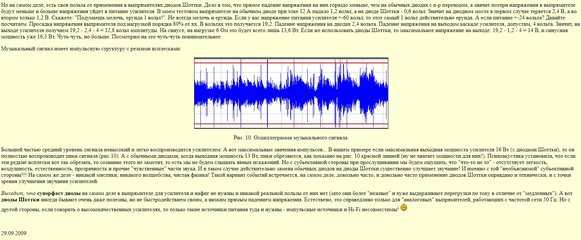

Интересный материал! У меня тоже были сумнения по поводу высоких коммутационных помех от диодов Шоттки, таки они подтвердились. Кому интересно, вот эта статья:

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация



[Lazertok]

вот эта статья:

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация

не корректно приводить графики напряжения без величин и делать выводы о пиковой мощности сигнала при этом.
- п.с. сравните импульсные всплески муз сигнала в Windows проигрывателе записей Флаг и МП3 - в первом они будут меньше
