Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Ты прав. Но тема скользкая: надо как-то сделать правильную АЧХ в УЗ с малым КуООС и большим входным напряжением.
Усилители записи
- Автор темы Rus2000
- Дата начала
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Если держать голову в петле ООС с намерением сделать источник тока записи, то в ООС и ОУ непременно попадает и напряжение подмагничивания.
В чём особая пакость этой ситуации?
Частота ГСП - 80...200к. Это не сильно выше 20к звукового диапазона, и эффективно отфильтровать её очень сложно - только фильтр-дырками и фильтр-пробками.
Но всё равно, зловредное напряжение в ОУ попадёт и возникнут интермоды с полезным сигналом. Это - основной вред, собственно, и его нам - с головой.
Чем это грозит практически и в звуке, душевность, сцена и прочий хрусть коего от презренных вещей, типа ООС и схемотехники, никак не зависит?
Просто запиши непрерывный сигнал 20 - 20к, изменяя частоту, но не выключая генератор, и послушай эти коротковолновые свисты на выходе тракта, в УВ. Это - биения, интермоды сигнала и его гармоник в ОУ с сигналом подмагничивания и его гармониками.
А так-то, чем больше искажений - тем лучше, безООСники соврать не дадут.
Онт духовнее как-то, вовлекающе.
Боже, какие тупорылые дауны.
Так вот, классическая схема УЗ-резистор-голова позволяет избавиться от попадания напряжения подмагничивания в УЗ установкой фильтров, пробки и дырки:
резистор - фильтр-дырка - УЗ - резистор + фильтр-пробка - голова.
В чём особая пакость этой ситуации?
Частота ГСП - 80...200к. Это не сильно выше 20к звукового диапазона, и эффективно отфильтровать её очень сложно - только фильтр-дырками и фильтр-пробками.
Но всё равно, зловредное напряжение в ОУ попадёт и возникнут интермоды с полезным сигналом. Это - основной вред, собственно, и его нам - с головой.
Чем это грозит практически и в звуке, душевность, сцена и прочий хрусть коего от презренных вещей, типа ООС и схемотехники, никак не зависит?
Просто запиши непрерывный сигнал 20 - 20к, изменяя частоту, но не выключая генератор, и послушай эти коротковолновые свисты на выходе тракта, в УВ. Это - биения, интермоды сигнала и его гармоник в ОУ с сигналом подмагничивания и его гармониками.
А так-то, чем больше искажений - тем лучше, безООСники соврать не дадут.
Онт духовнее как-то, вовлекающе.
Боже, какие тупорылые дауны.
Так вот, классическая схема УЗ-резистор-голова позволяет избавиться от попадания напряжения подмагничивания в УЗ установкой фильтров, пробки и дырки:
резистор - фильтр-дырка - УЗ - резистор + фильтр-пробка - голова.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор

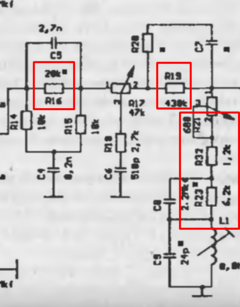

Что-то схему не припомню.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Пойдёт. Но ТАУ интегратора надо увеличивать до предела, иначе глубина ООС на НЧ пострадает.
Есть идея.
Давно в голове бродит...
.
Сделать следующий ГСП.
Берем качественный генератор с низкими искажениями на 200 кГц (схемы были на аналоговых умножителях, журналы Радиолюбитель, Радиоаматор).
Выходное напряжения генератора ~1 Вольт переменки на 200 кГц.
Далее усиливаем сигнал 200 кГц хорошим ОУ до ~15 Вольт переменки при питании +-15 Вольт.
Далее ставим ОУ OPA454 с питанием 100 Вольт (в магнитофонах Электроника, Олимп есть примерно +150 Вольт) и усилением на 6 (шесть) и получаем ~90 Вольт переменки сигнала на 200 кГц. Это сигнал подмагничивания, тока на подмагничивание там реально хватит.
.
А дальше еще интереснее.
Сигнал ~1 Вольт 200 кГц подаем на АНАЛОГОВЫЙ делитель на 2 (два) (схема на аналоговых умножителях), проверена.
Получаем сигнал ~1 Вольт 100 кГц. Дальше делаем управляемый буфер ОУ + BUF634 и получаем ток стирания до 1,5А (с огромным запасом по току) частотой 100 кГц и амплитудой до ~28 Вольт при питании +-15 Вольт.
.
Давно в голове бродит...
.
Сделать следующий ГСП.
Берем качественный генератор с низкими искажениями на 200 кГц (схемы были на аналоговых умножителях, журналы Радиолюбитель, Радиоаматор).
Выходное напряжения генератора ~1 Вольт переменки на 200 кГц.
Далее усиливаем сигнал 200 кГц хорошим ОУ до ~15 Вольт переменки при питании +-15 Вольт.
Далее ставим ОУ OPA454 с питанием 100 Вольт (в магнитофонах Электроника, Олимп есть примерно +150 Вольт) и усилением на 6 (шесть) и получаем ~90 Вольт переменки сигнала на 200 кГц. Это сигнал подмагничивания, тока на подмагничивание там реально хватит.
.
А дальше еще интереснее.
Сигнал ~1 Вольт 200 кГц подаем на АНАЛОГОВЫЙ делитель на 2 (два) (схема на аналоговых умножителях), проверена.
Получаем сигнал ~1 Вольт 100 кГц. Дальше делаем управляемый буфер ОУ + BUF634 и получаем ток стирания до 1,5А (с огромным запасом по току) частотой 100 кГц и амплитудой до ~28 Вольт при питании +-15 Вольт.
.
Последнее редактирование:
wakh
Вахтанг, Москва
Это будет не ГСП, а генератор хороших помех.
С чего бы это ? Сигналы то синфазные (нет расхождения сигналов 100 кГц и 200 кГц по фазе). Или это НЕ так ?
.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Не говори. И так работа ГСП приводит к куче помех по всему тракту, интермодам с полезным сигналом и его гармониками. А тут усь с выходом 1.5 А.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
И куда ты его подашь? Голове стирания нужно вольт 100...120, а у тебя - всего-то 28.
Не сотрёшь так ничего.
wakh
Вахтанг, Москва
Счетчики, делители, частота синхронизации..
Этому всему не место в аналоговом магнитофоне.

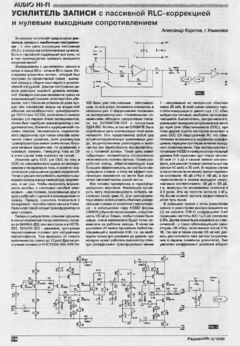

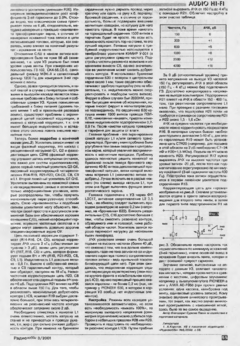

Вложения
Схема конечно красивая. Если бы вы её своему начальнику понесли бы в бумажном виде. А так, плохо читается это всё. И мысль уловить трудно.
Всем привет. Я давно разрабатываю ШИМ усилитель записи
. Протестировал разные УН из сверхлинейников, до которых смог добраться. Лучше всего подошел забытый Штурман. Оптимизировал его под наилучшую форму выходного меандра. Добавил С11. При С3 - 6,5пф у него скорость нарастания 200в/мкс. Ку на 100 кГц - 105 дб!!!. Нет звона. Ступенька на клиппе небольшая.
Добавил ограничитель выходного напряжения. В инвертирующем включении он вносит искажения -105дб. Проверял такой же ограничитель на Чудотворце - было хуже -80дб. Но это надо перепроверить, кому интересно.

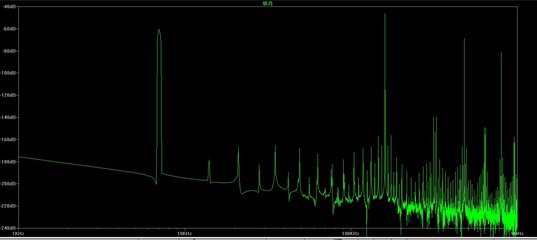

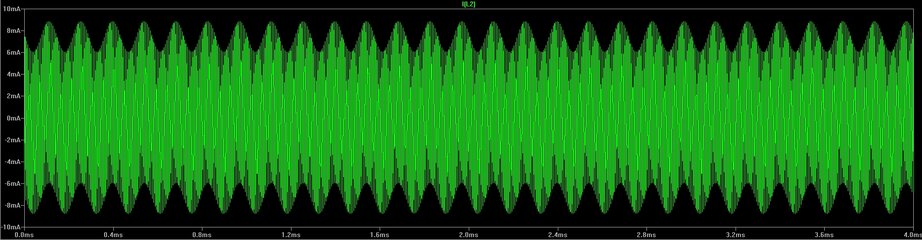

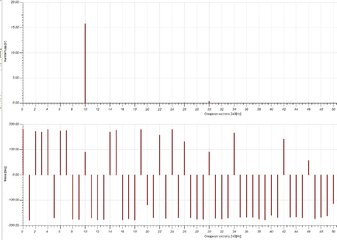

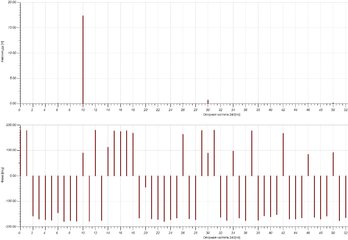

На вход УЗ подается треугольник и подмешивается синус 160 кГц в той же или близкой фазе.
Можно этим скомпенсировать частично третью и пятую гармонику. Но в LTSpice не вижу фазу гармоник, и их долго считать.
В программе TINA-TI я проверял токовый УЗ на 4 транзисторах + ограничитель. Там видно, что при подмешивании синуса к треугольнику -искажения, связанные с ШИМ модуляцией снижаются и вероятно можно будет снизить искажения связанные с намагниченностью ленты.
В железе УЗ на 4 транзисторах на Наке проверял. Чем меньше резистор последовательно с головкой, тем лучше эффект. Оптимально - 1,3 кОм.
Далее, есть такая идея - подмагничивать шумом в полосе 80-160 кГц. Сформировать из него треугольный (+синус) сигнал для подачи на вход этого УЗ. В звуковой полосе частот этот шум должен задавиться ООС.
Но надо пробывать.
. Протестировал разные УН из сверхлинейников, до которых смог добраться. Лучше всего подошел забытый Штурман. Оптимизировал его под наилучшую форму выходного меандра. Добавил С11. При С3 - 6,5пф у него скорость нарастания 200в/мкс. Ку на 100 кГц - 105 дб!!!. Нет звона. Ступенька на клиппе небольшая.Добавил ограничитель выходного напряжения. В инвертирующем включении он вносит искажения -105дб. Проверял такой же ограничитель на Чудотворце - было хуже -80дб. Но это надо перепроверить, кому интересно.
На вход УЗ подается треугольник и подмешивается синус 160 кГц в той же или близкой фазе.
Можно этим скомпенсировать частично третью и пятую гармонику. Но в LTSpice не вижу фазу гармоник, и их долго считать.
В программе TINA-TI я проверял токовый УЗ на 4 транзисторах + ограничитель. Там видно, что при подмешивании синуса к треугольнику -искажения, связанные с ШИМ модуляцией снижаются и вероятно можно будет снизить искажения связанные с намагниченностью ленты.
В железе УЗ на 4 транзисторах на Наке проверял. Чем меньше резистор последовательно с головкой, тем лучше эффект. Оптимально - 1,3 кОм.
Далее, есть такая идея - подмагничивать шумом в полосе 80-160 кГц. Сформировать из него треугольный (+синус) сигнал для подачи на вход этого УЗ. В звуковой полосе частот этот шум должен задавиться ООС.
Но надо пробывать.
Вложения
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Да ну, как бы, вот. Куда это годится?
И два усилителя, как и предсказано. Некоторые рождаются показать всем, как не надо делать усилители.

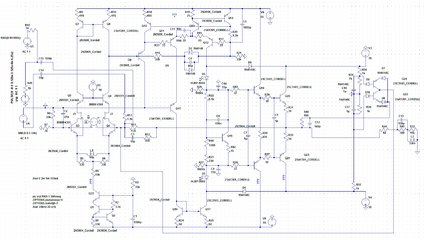

Всем привет. Забыл схему УЗ выложить на основе СЛ ШТУРМАН. Оптимизировал его под наилучшую форму выходного меандра. Добавил С11. При С3 - 6,5пф у него скорость нарастания 200в/мкс. Ку на 100 кГц - 105 дб!!!. Нет звона. Ступенька на клиппе небольшая.
Добавил ограничитель выходного напряжения.
Добавил ограничитель выходного напряжения.
