Усилители под псевдонимом Haталu. Клоны старых японских схем

[wakh]

Дети в кустах в пандемию играли.
Дворника Васю без прививки поймали.
Грязные тапки торчат из цемента.
Нету пощады ковид-диссидентам..



[Sagittarius]

Опытный. Массажировали так часто, что уже и правила вывел.



[Sagittarius]

Ну, я ж говорил. Большой опыт.

• #4,014



[NEULO]

Посмотреть вложение 55623

Ну, я ж говорил. Большой опыт.

• #4,014

Ну вот, теперь мне птичку жалко( До чего злые люди Вадика довели, его бьют а он всё равно упорно несёт музыку в массы, превозмогая боль от побоев.



[Sagittarius]

Ой, извините: мы отремонтировали каргу, стало показывать 0,000.001%.
Наши извинения.

А ты и поверил, лошара новокузнецкий?

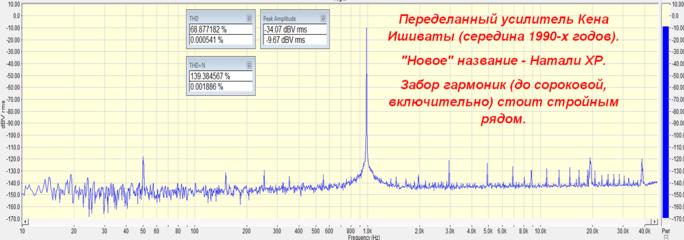

Найденные Боковым значения подтверждаются и в симуляторе, а твои 0,004% в ВВС-2011 - только с твоего брехливого голоса, без указаний условий измерения, на 26 дБ (20 раз!) не соответствуют данным расчётов: 0,000.2% и на 20 дБ (10 раз!) измерений: 0,000.5%. То есть могильные данные - чистый шлак.
Даже кукушка не скуковала: а чего это у нас такая разница?
Давай найдём причину и покажем всем: вот где Сагги облажался!

Да просто поиск истины и выведение Сагиттариуса на чистую воду не входило ни в какие планы:
главное было тяп-ляп найти значения похуже, но не сильно плохие, бо подозрительно.


Чтобы врать, у нас есть могильный специалист. Мы ему доверяем, мы знаем его квалификацию.

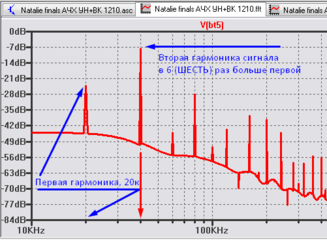

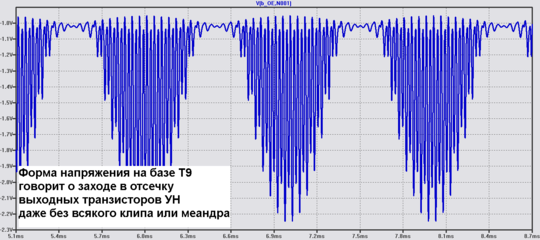

Линейный каскад зашёл в отсечку. Ты, вообще, каких там цифр ожидал? 0,000.4%?
Да ты наивный. Если каскад в отсечке, да ещё и почти на полпериода, там и будет 650%.

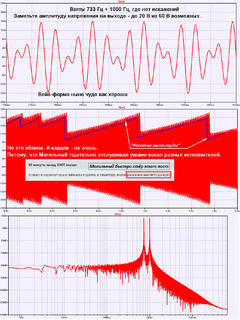

Это показывается цифрами и спектром:



Это то, что у тебя спрашивал финн: вадик, от такой коррекции что меняется?
Всё меняется.
А ты ему так и не ответил. Вишь, я тебе помог. Цени, мерзавец.
К тому же, там приложены модели:

Natalie finals УН+ВК 1210 OLG.asc​

Натали финал-1260 пФ ОЛГ.asc​

Натали финал-1260 пФ.asc​

Крути, верти, показывай трагические ошибки, меняй схему задним числом, тебе ж не привыкать.



[Sagittarius]



[Sagittarius]

А я оп чом.



[Sagittarius]

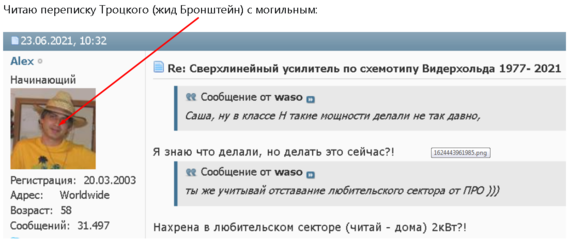

То есть, как хвастать, так Натали - ПРО, и куда тебе до нашего ПРЫ.
А как яйца в тиски, так ...мээ... любительский сееектор...

Так и запишем: любительский сектор, сам признался.
А мы шо говорили? - фуфель одноразовый.



[Sagittarius]

Ты попал, Вовка. Теперь арахноед на тебя сердит. Не знаю, что ты ему сделал, надеюсь, оно того стоило.



[Sagittarius]

Сам жди своей кастрации.



[Rus2000]

Не знаю, что ты ему сделал, надеюсь, оно того стоило.

Ответ, в общем-то, очевиден:

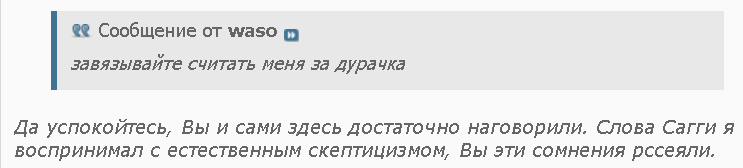

Сообщение от waso
завязывайте считать меня за дурачка, начитавшись...

Да успокойтесь, Вы и сами здесь достаточно наговорили. Слова Жуковского я воспринимал с естественным скептицизмом, Вы эти сомнения рассеяли.

Супермодератор сам прикладывает немалые усилия к тому, чтоб рассеять любые сомнения.

Его моральный облик и познания в электронике уже давно ни для кого не секрет.
Просто не все хотят связываться, по принципу "не трожь...".



[Sagittarius]

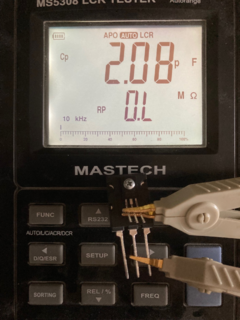

Я бы поверил в гонимость прибора, ибо китай, но когда транзистор через слюду на радиатор показывает ту же цифру емкости, что и 4 кондёра в параллель - то не отмажешься.

А ты ещё у жены ....мм... диаметр ...в бигудях померяй.

Тебе выкладывали две фотки и словами поясняли:
термодатчик в ТО-126 привинчен поверх ТО-247:





Где ты тут видишь радиатор и слюду? Шары раззуй.
Понабирают идиотов по объявлению.



[Sagittarius]

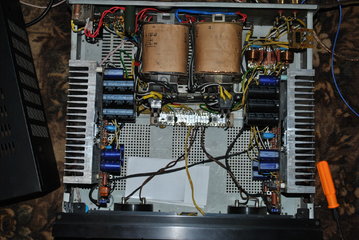

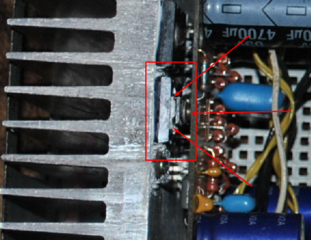

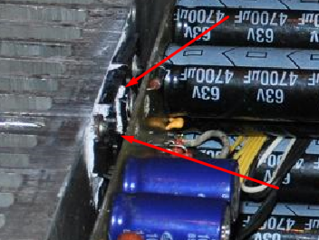

На стародавних, имеющихся в сети, снимках ВВ-2010 видно, как прикручен термодатчик.
Вот большой снимок, в левом канале видно белый от термопасты выходник, на нём прикреплён термодатчик с ёмкостью на радиатор 2,08 пФ:



[Sagittarius]

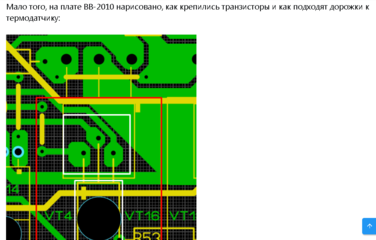

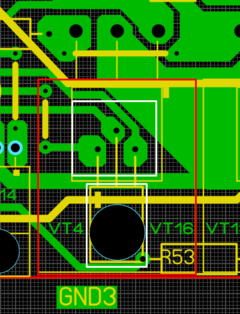

Мало того, на плате ВВ-2010 нарисовано, как крепились транзисторы и как подходят дорожки к термодатчику:



[Alan Bins]

Мало того, на плате ВВ-2010 нарисовано, как крепились транзисторы и как подходят дорожки к термодатчику:

Посмотреть вложение 55907

Вроде сборщик одной из версий Паруса использовал подобную установку ТД( на свитых проводах вынес).

ЕМНИП довольно успешно .

А тут само собой решение интересней .



[Sagittarius]

Вроде сборщик одной из версий Паруса использовал подобную установку ТД( на свитых проводах вынес).

ЕМНИП довольно успешно .

А тут само собой решение интересней .

По идее, ёмкость дорожек на плате тоже невелика.



[Sagittarius]



[Sagittarius]



[Sagittarius]

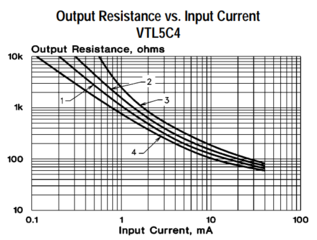

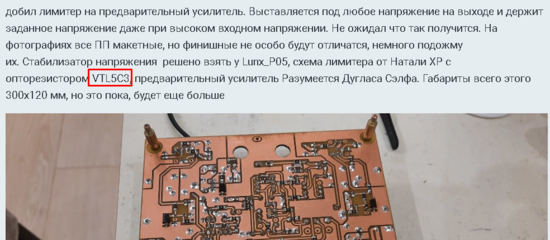

Там всё даже смешнее, чем я думал. Сопротивление фоторезистора ещё и зависит от тока светодиода ...нелинейно.


Тормознутый в обоих направлениях девайс: и срабатывает медленно, и отпускает с трудом.
Что нам из этого?
Если идёт сверхуровневая пачка ВЧ-составляющих, например, щёточки или треугольник,
идиотский лимитер с удовольствием пропустит перегрузку ГГ-пищалки,
то есть, не выполнит своё основное предназначение: не допустить выгорания пищалок.
Даже без учёта тормознутости выпрямителя оптрон срабатывает 2...4 мс при длительности периода сигнала 20к в 50 мкс:



Что означает: в клип войдут и будут искажены 80 периодов частоты 20к.


Зато будут подавлены слабые звуки после мощных сигналов барабанов, басухи или даже голоса, ведь восстанавливается сопротивление фоторезистора 80..100 мс.

И шо, могильный это слышал?
Нет. Ему слон на ухо наступил.
Медведь?
Да, и медведь тоже.
А хрена же он рассказывает, как слышал Бажэствэноэ?
Дык, пистун.

Я смотрю на могильного, как на конченого дауна с большим даром убеждения.
Он способен впарить всем дерьмо на Красной площади.
Очень способный.

- Ваша жена Натали обладает даром соблазнять соседей и сослуживцев!
- Даром?! Вот уж нетушки.



[Sagittarius]

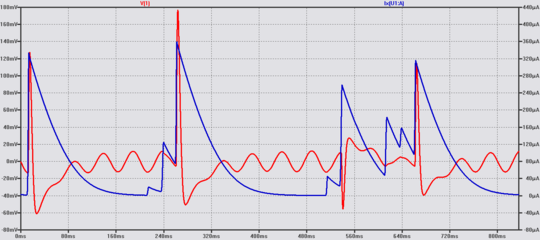

Красным: выходное напряжение усилителя.
Синим: ток светодиода.
В общем-то, красиво. Так должно быть со всеми могильными, целующими фирмачей в гузно.
