Я тоже так хочу, а не вот это вот всё, с симуляторами, извилины напрягать.

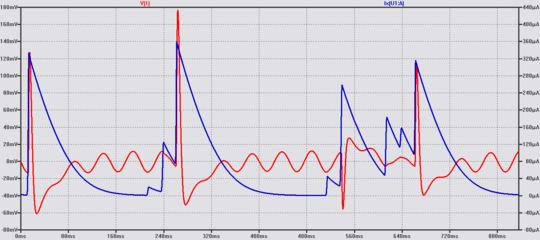

Красный - сигнал, бывший полезным. Синим - ток оптрона в лимитере Карги. Шесть лет малахильный не может снять осциллограммы, опровергающие данные симулятора.



[belinsk]

Так, а какой там секрет?

Какя коммерческая тайна?
Вот первый линк в Гугле: http://audio-db.info/AudioDB/BazaPraktiki/Provoda/TeorijaPraktika/JurijjMakarov

Ну ладно этот чудотворец последний метр от розетки до проигрывателя переделал и что то там услышал,а от электростанции до розетки слабо?



[JoyJo]

Ну, в целом-то, понятно. Но откуда же берутся такие габариты? Это же уму не постижимо. Стоит задуматься о кпбелях с жидкоазотным охлаждением жил.



[Sаgittarius]

Слабо сказано. В реале - ТП и дебилами, как вот коекакер.
Коекакера даже удивляет, что, после сработки замыкающей выход уся тиристорной защиты надмозги рекомендуют менять тиристор, а не последовательно с ним включенный предохранитель.

Но малахильный встал на Путь Исправления и в тыковке что-то начало формулироваться.

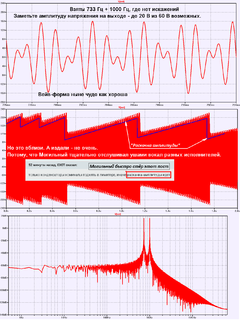

Это уже хорошо, как для конченого дебила с вот такими АЧХ УН+ВК:



[Magnet]

Посмотреть вложение 61516

Я, будучи техником охранно-пожарной сигнализации, однажды пришел по заявке на квартиру к бабушке. Бабушка была немного не в себе и жаловалась, что на приборе сигнализации светят три индикатора. Днем они маленькие и светят нормально, а ночью становятся огромными и начинают летать по комнате. Бабушку, конечно жаль, но к чему я это... Мне кажется, есть что-то общее с написанным на скрине. Симптомы чем-то похожи что ли...



[Sаgittarius]

Я, будучи техником охранно-пожарной сигнализации, однажды пришел по заявке на квартиру к бабушке. Бабушка была немного не в себе и жаловалась, что на приборе сигнализации светят три индикатора. Днем они маленькие и светят нормально, а ночью становятся огромными и начинают летать по комнате. Бабушку, конечно жаль, но к чему я это... Мне кажется, есть что-то общее с написанным на скрине. Симптомы чем-то похожи что ли...

Всё страшнее. Они же считают себя вменяемыми людьми.



[Sаgittarius]

На моё предложение что-то изучить перед собирать уси, ТП и коекакер разразился слюнявой истерической тирадой: да что это будет, если я что-то буду знать, зачем это мне - знать, это будет хуже "1984" Франца Кафки и отказался включать осцилл для проверки соделанного.

https://forum.cxem.net/index.php?/topic/210550-%D0%BC%D0%B5%D1%81%D1%82%D0%BD%D1%8B%D0%B9-%D0%BE%D1%84%D1%84%D1%82%D0%BE%D0%BF/page/136/#comments

Я поддерживаю ТП малахильного в его стремлении оставаться тупым поломоем. Ведь, если он вдруг станет умным, наши роли поменяются, а этого я не хочу ни под каким видом.



[JoyJo]

Посмотреть вложение 61528

Это фраза обсуждаемого "героя" темы? Его же защиты построены именно на симисторно-тиристороной топологии и индикаторы клипа есть. Или я что-то не так понял?



[Sаgittarius]

Это фраза обсуждаемого "героя" темы? Его же защиты построены именно на симисторно-тиристороной топологии и индикаторы клипа есть. Или я что-то не так понял?

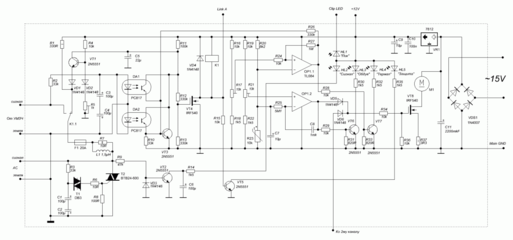

Ну, да. Он слизал за непогрешимыми (как он снизу вверх считает) западниками говённую схему защиты АС замыканием выхода уся на общий через тиристор.




Причём, тиристор он воткнул в плату прям с естественным воздушным охлаждением, что неимоверно доставляет всякому понимающему человеку:

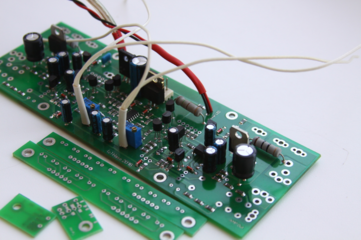

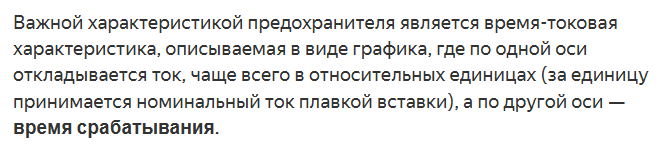

Но дело даже не в этом, само по себе это тиристор не взорвёт. Просто, плюсом к этому, поведение включенного последовательно с тиристором предохранителя описывается времятоковой характеристикой:





И тут видно, что для перегорания предохранителя при номинальном токе ему надо более 12 сек времени, а вот тиристору, при том же токе, за 12 сек наступит полная торба:

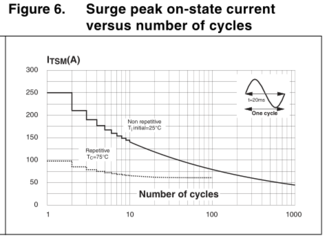

С нагревом, за 1000 циклов * 0,02 сек = 20 сек предельный ток тиристора 250 А уменьшается до номинального.

Вот тут сказочке и финиш: тиристор с воздушным охлаждением рассеивает 30 Вт в течение более 12 сек, ожидая перегорания предохранителя, но он не дождётся, потому, что показанные на картинках корпуса более 2 Вт не рассеивают принципиально.



Кстати, у малахильного весьма развито чувство юмора, отчего он прочит своё защитное поделие ...в ПРОфессиональный сегмент. Прямо туда, где АС подороже.



[Sаgittarius]

Так вот, коекаер даже вычитал, что сама непогрешимая фирма-придумщик данной "защиты" рекомендует менять тиристоры после каждого срабатывания защиты. Но вы ошибаетесь, если думаете, что это навело его на размышления. Он решил не мыслить головой, а думать попой - всегда получается вот так:



[Sаgittarius]

Степень прогрессирующей могильности Дебильного можно заценить по цитате:

симистор закорачивается накоротко и выполнит свою задачу - он думает иначе.

То есть, мы видим попытку отмены законов физики сначала в Новокузе. Он нашёл в заначке ПП-переходы, на которых при 20 А падает 0 В, что и означает на сленге "накоротко", но чего не бывает даже с медными проводами.

Разрабы тиристора думали, что он сгорит при естественном воздушном охлаждении под током 20 А за овер 12 сек, а также прямо указали дебилоиду, что:

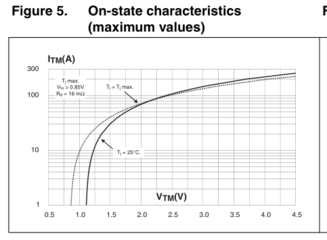

При 30 А тока (ось ординат), достаточного для перегорания предохрана за 12 сек, напряжение на приборе равно 1,5 В (ось абсцисс), а Ррасс вычисляется в уме как произведение этих двух величин:

Ррасс = 30 А * 1,5 В = 45 Вт

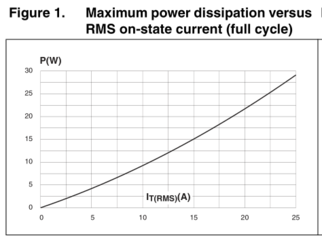

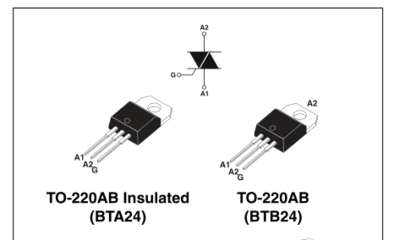

Что многовато для корпуса даже ТО-247: их при таких мощностях принято крепить на радиатор, не говоря уже за двухваттные ТО-220:

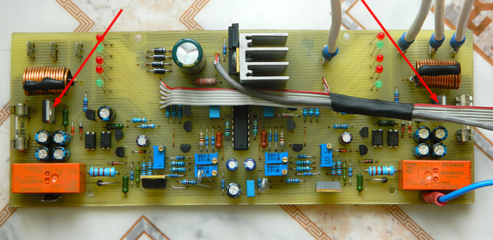

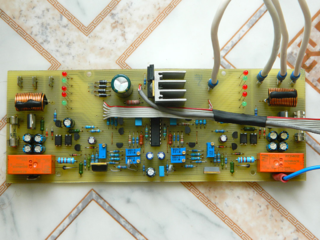

которые применил незадачливый болван-арахноед, см. фото платы защиты, гордо названной "системой".

Итого, степень дебилоидности малахильного ТП численно равна отношению

Ст. дбл = 1,5 В / 0 В,
то есть, практически бесконечна.
Качественно она определяется как разница меж целым и сгоревшим тиристором.



[JoyJo]

Так интересно получается: он хаит схемотехническим решения, которые реализованы в его конструкциях.



[Rus2000]

В защиту супермодератора, ради правды и справедливости, хочу еще раз напомнить о своем опыте эксплуатации симисторных регуляторов с фазовым управлением мощностью:
Симисторы BTA24-x00 и BTA41-x00 при замыкании нагрузки ни разу не уходили в обрыв. Только в КЗ, т.е. кристалл сплавлялся в перемычку.
Возможно, энергии не хватало, чтоб испарить кристалл.
Это были модули управления нагревателями 220В мощностью 1-5 кВт.
При замыкании нагрузки симисторы сплавлялись быстрее, чем срабатывал автомат на блоке управления.



[Sаgittarius]

При замыкании нагрузки симисторы сплавлялись быстрее, чем срабатывал автомат на блоке управления.

О! Новокузнецкое. У автомата есть такая же времятоковая характеристика:

Время-токовые характеристики (ВТХ) автоматических выключателей | Заметки электрика

Время-токовые характеристики (ВТХ) автоматических выключателей. Латинские буквы: B, C или D обозначают ВТХ автомата, или другими словами, ток его мгновенного

zametkielectrika.ru

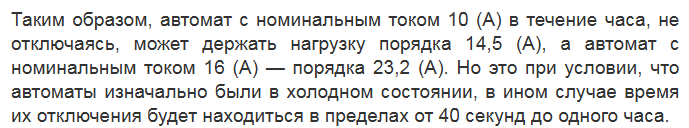

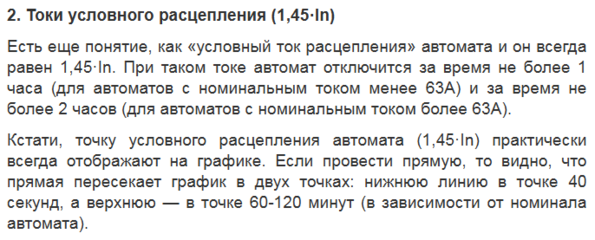

При номинальном токе автомат срабатывает через никогда лет.



[Sаgittarius]

Возможно, энергии не хватало, чтоб испарить кристалл.

А тут, по сути, батарея конденсаторов БП с энергией пистолетной пули разряжается на тиристор. В цепи разряда - только он и эмиттерные резисторы. Угадайте, что нежнее.



[Sаgittarius]

Шутки с автоматами очень плохие, и функция могильного в этом мире - показать, как хорошо, что такие дебилы не занимаются электрикой и могут спалить максимум дорогую стадионную АС или Останкинскую башню, но не вашу квартиру.



[Sаgittarius]

Скрин браузера ТП арахноеда.

Адик, а чо ты суёшь своё жало к нам? Иди туда, где меня забанили. Там хорошо.



[Rus2000]

При номинальном токе автомат срабатывает через никогда лет.

Дык, и симисторы не горят при номинальном.
Нагрузка - 3кВт. Это примерно 14А тока.
Автомат, ЕМНИП, 16А. Про токи и типы автоматов могу узнать у энергетика, он на них сотню собак съел, т.к. имеет приборы для измерения параметров линий передачи, и на основании показаний этих приборов рассчитывает токи и типы автоматов, могущих защищать эти линии.

Если коротит нагрузка, автомат ее отключает. Но симисторы всегда сплавляются в КЗ. Т.е. если после аварии поменять нагрузку на исправную, то модуль управления выдает на нагрузку полную мощность и показывает ошибку "неисправен регулятор".



[Sаgittarius]

Дык, и симисторы не горят при номинальном.

А это - ещё одно достижение арахноеда. У него - горят. ТО-220 более 2 Вт в воздухе не рассеивает, а у него там их - овер четыре десятка. То есть, не просто сгорит, но ещё и бахнет.

Тяжело видеть такое в колодцах человеческой тупости, но кому-то надо снимать эти капканы.



[Sаgittarius]

Вот у ТП есть фото. Дебилизм там шкалит. Но аффтырь фото не понимает, почему он шкалит:



и фото лежит себе по адресу:

https://forum.cxem.net/index.php?/topic/141647-%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D0%B0-%D0%B7%D0%B0%D1%89%D0%B8%D1%82%D1%8B-%D0%B4%D0%BB%D1%8F-%D0%BC%D0%BE%D1%89%D0%BD%D0%BE%D0%B3%D0%BE-%D1%83%D0%BC%D0%B7%D1%87/

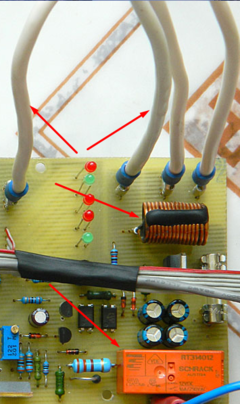

Смотрим на подходящие провода, потом - на сечение провода в катушке, потом - на величину реле:



Бедная ничтожная релюшечка. Мне её просто жалко.
Почему?

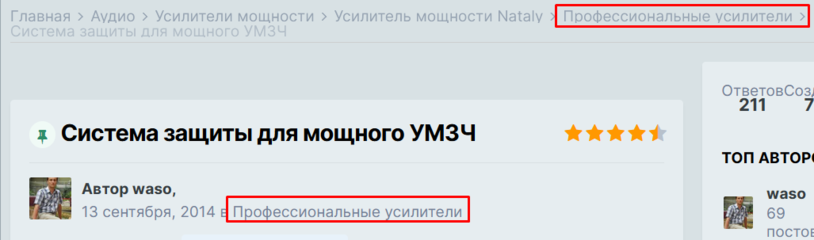

А смотрим назначение изделия поделия и раздел, в котором его описание опубликовано:



Назначение и надежда:


Контактор? Угадал же?

А потом ищем техпараметры "системы" защиты:
так.... так... где же они?
Каков коммутируемый ток? Выдержит ли его манипусенькая релюшка?
А хер там плавал. У системы нет технических параметров.
Он - художник, он так видит.

Главное, там это никого не колебает. Нету - и нету.
Спаять то, не знаю, что? - да с дорогой душой:



Перепись дебилов показала, что нормальных на форуме нет.

Самое смещное то, что предлагается "система" для киловаттников, судя по названию раздела.
У меня в ВВС-2011 с Рвых 150 Вт реле и то помощнее стоят.
Токи их контактов хотя бы соответствуют мощности усилителя.
А тут? Испанский стыд...

И оно еще распинается на каждом углу, что оно - создатель ПРОфессиональных усилителей:
- Я! Я! Козу ...ал!
- Да кто видал?




У меня тоже есть блок пуска и защиты. Интересно, почему реле никак его не спалит?
Что я сделал не так?

Самое большое противоречие нашего злосчастного времени - то, что на красивой китайской плате промышленного изготовления:


может быть спаяно и паяется реальное днище.
