Здравия желаю, друзья! После постройки ввс-2015 (позже его модернизировал по заветам Руса), у Луча, что-то опять руки от скуки

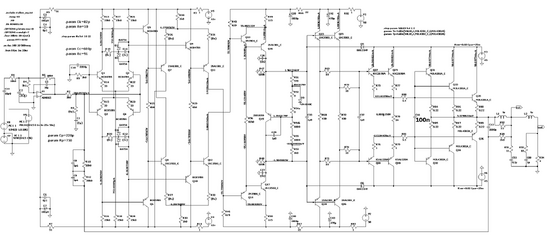

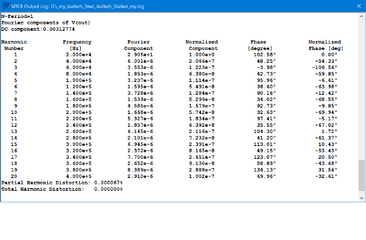

и выбрал у него сталкер, прочитав топики на этом сайте... Уже четыре года он мой фаворит дома, слушаю негромко. Прицепляю спайсы что делал, термоузел на 973-м не смог... На железе ещё ППК подстроил - забыл что получилось... Вообщем, может кому-то пригодится. Если найду, скину скриншоты осциллограмм железа
и выбрал у него сталкер, прочитав топики на этом сайте... Уже четыре года он мой фаворит дома, слушаю негромко. Прицепляю спайсы что делал, термоузел на 973-м не смог... На железе ещё ППК подстроил - забыл что получилось... Вообщем, может кому-то пригодится. Если найду, скину скриншоты осциллограмм железаВложения
Rus2000
I=U/R
Какой ток покоя ВК УН?
А расчетный примерно 8 мА. По схеме из шапки.
ЛТС у меня нет, так что посмотреть не могу Ваши модели. У Вас другие режимы заданы?
Последнее редактирование:

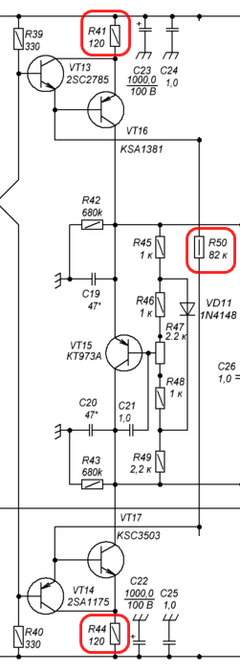

Всё вроде у сталкера как вы, гуру, и объясняли - дифф-эп-дифф-баксандал и классическая тройка на выходе. Ток вкУН поднял, можно было и выше (транзисторы на общем радиаторе) - но компромиссы ... А по сути - . Термоузел на 973-м в железе отлично работает. На мой слух отлично работает. Давно прикупил карту звуковую, Асус с 0.0002 в РМА в лупе, но измерять лень... Не гонюсь за нулями и т.п. - верю в схемотехнику и Ваши знания.
- дифф-эп-дифф-баксандал и классическая тройка на выходе. Ток вкУН поднял, можно было и выше (транзисторы на общем радиаторе) - но компромиссы ... А по сути - . Термоузел на 973-м в железе отлично работает. На мой слух отлично работает. Давно прикупил карту звуковую, Асус с 0.0002 в РМА в лупе, но измерять лень... Не гонюсь за нулями и т.п. - верю в схемотехнику и Ваши знания.Если нужно мое мнение, то один каскад УН тут лишний, как и вертикальная симметрия. Еще что сразу бросается в глаза - малый ток входного ДК при малых деградирующих резисторах (нелинейный каскад сравнения).
Я понимаю и автора (pvm) и собравших, работа проделана большая, но рекомендовать эту схему в раздел "как надо делать" не могу, к сожалению.
Я понимаю и автора (pvm) и собравших, работа проделана большая, но рекомендовать эту схему в раздел "как надо делать" не могу, к сожалению.
dbokov
Испытатель
Товарисчь Эдвард на всех форумах хвалит эту схему. Я собрал два канала на рассыпухе, но сбалансировать токи УН не получилось. Оба канала перекошены. Может у Эдварда волшебные сборки творят чудеса. От pvm внятных обьяснений не получил. Совет один - ищи ошибку сборки, у меня всё гуд. В общем схема требует балансировки а-ля Донецк.
На все допущенные ошибки при измерениях УН ответы были получены, если забыли, то напомню на пару Баксандала нельзя вешать приборы, и сидеть курить, разглядывая циферки. Да у Вас первая версия ПП их всего было 5 шт, но у меня именно такая ПП без сборок уже долго работает, хотя не единственный усилитель.
Это усилитель нарисовался из усилителя Unreal. https://hostingkartinok.com/show-image.php?id=07d09fdaa425c6290baf7dcaffc305ad
Есть тонкости надо прокладку потолще, и подобрать транзистор от 300
Здравия желаю! В железе 973-й отлично работает, прокладка миллиметровая нитрид алюминия, я не смог в симулятор затащить модель...
Rus2000
I=U/R
Василь Иваныч с Петькой угнали самолет у белых.
Летят, Василь Иваныч кричит:
- Петька, приборы!
- Двести, Василь Иваныч!
- Что "двести"?!
- А что "приборы"?!
Летят, Василь Иваныч кричит:
- Петька, приборы!
- Двести, Василь Иваныч!
- Что "двести"?!
- А что "приборы"?!
Ценный совет, ничего не скажешь...
Какие "приборы" нельзя вешать на пары Баксандала?
Зачем, вообще, нужно вешать на них "приборы"?

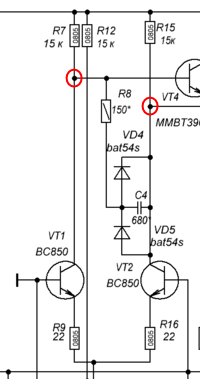

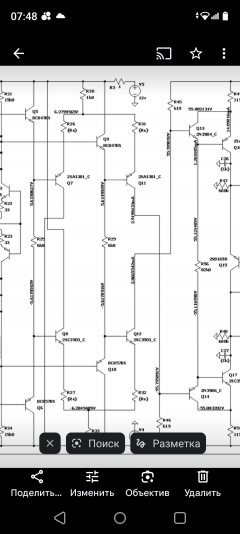

Баланс первого дифа (рассматриваем сейчас одну половину симметричного УН) измеряется и настраивается по разности потенциалов между его коллекторами:
Режим работы второго дифа (который с повторителями) рассчитывается по напряжениям на его эмиттерных резисторах:
Ток ВК УН рассчитывается по напряжению на эмиттерных резисторах ВК УН, за вычетом тока резистора, стоящего между эмиттерами повторителей пар Баксандала:
Rus2000
I=U/R
Если будет время и желание довести до рабочего состояния этот пепелац, напиши в личку.
Рабочая методика настройки есть.
Стоит этот усь потраченных времени/ресурсов или нет, можно будет решить потом, по результатам замеров/прослушки.
Последнее редактирование:
Rus2000
I=U/R
Верхний предел толщины существует?
" ...
- Триста, Василь Иваныч.
- Что "триста"???
- А что "приборы"???"
tensat
Новичок

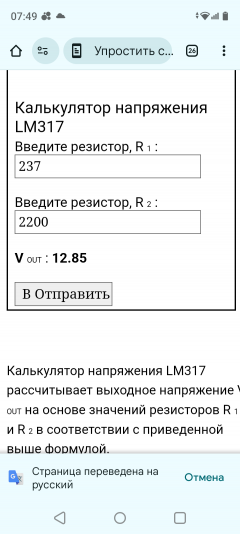

Какое напряжение после LM-ок у тебя?
Последнее редактирование:
