Усилители воспроизведения

[Sagittarius]

Отдельно упомянуто, что ZTX851 хорош при работе от низкоомного источника сигнала. Это верно для воспроизводящей головы ? .

Не, у неё там - до 5к импеданса набегает.



[Anton_S]

там - до 5к импеданса набегает.

Не пойдет...



[printnik]

Привет. BC557C, BC547C в УВ Галахова показывают низкий шум, на 2,3дб ниже чем КТ3107, КТ3102Е, если модели соответствуют. И стоят они по 5-6 руб.



[Oleg]

И куда вы собираетесь ставить 2SD786 и особенно ZTX851?

Не знаем. А что не так?

Даже если вы уменьшите ток до оптимального для УВ значения - десятки мкА, то помните, что у них большие /очень большие ёмкости и недостаточное значение Hfe. В аудио им место только в первом каскаде МС-корректора. Естественно, при токе в несколько мА для того, чтобы получить это низкое rbb.



[Sagittarius]

Привет. BC557C, BC547C в УВ Галахова показывают низкий шум, на 2,3дб ниже чем КТ3107, КТ3102Е, если модели соответствуют. И стоят они по 5-6 руб.

Со схемой неладно. R9 не нужен, в коррекции - конденсаторы складываются, резисторы делятся,
проверь ТАУ, какие нужны.



[NEULO]

Там ещё ток надо оптимальный для транзисторов подбирать. Впрочем. 3102/07 старше многих на этом форуме. Несмотря на старость используются до сих пор



[Oleg]

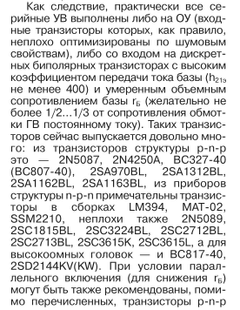

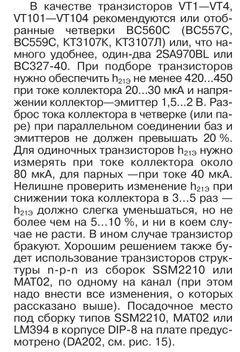

Вот, исчерпывающие рекомендации по выбору транзисторов. Вы часто упоминаете стеклоферритовые ГВ, вот лучше озаботьтесь поиском супер-бета транзисторов.

Впрочем. 3102/07 старше многих на этом форуме. Несмотря на старость используются до сих пор

Нередко встречаются экземпляры с аномально большим шумом, так что проверяйте.



[Sagittarius]

Нередко встречаются экземпляры с аномально большим шумом, так что проверяйте.

Я вот думаю: собрать два каскада на проверяемых транзисторах с рабочим током
какой там примерно планируется (100 мкА) и головой на входе,
после него - сдвоенный ОУ с собственной петлёй ООС, потом - ушник.
И простым перетыком можно сравнивать шумы транзисторов, отбирая нужные.
Ну, хотя бы аномальные отсеять, и то - хлеб.



[Sagittarius]

Священные манускрипты перетащены в старттопик, там они не потеряются.



[Oleg]

Я вот думаю: собрать два каскада на проверяемых транзисторах с рабочим током
какой там примерно планируется (100 мкА) и головой на входе,
после него - сдвоенный ОУ с собственной петлёй ООС, потом - ушник.
И простым перетыком можно сравнивать шумы транзисторов, отбирая нужные.
Ну, хотя бы аномальные отсеять, и то - хлеб.

Двумя руками "за"! Слуховой контроль - очень хорошая методика. Взвешивающий фильтр на шару, так сказать. Я бы даже сказал, такая методика в данном случае лучше измерений, т.к. измерения ещё нужно уметь правильно интерпретировать. Единственное уточнение - необходимо ввести стандартную тау-коррекцию - она очень сильно влияет на результат прослушивания. Иначе говоря, надо просто собрать "стендовый" УВ.



[Sagittarius]



[Anton_S]

стеклоферритовые ГВ, вот лучше озаботьтесь поиском супер-бета транзисторов.

Почему для стеклоферрита нужны эти суперы ?



[Oleg]

Почему для стеклоферрита нужны эти суперы ?

В бобинниках стеклоферритовые ГВ имеют индуктивность существенно больше тех самых 200 мГн, упоминаемых Агеевым в контексте выбора транзисторов (см. скан - выделено жёлтым). В кассетниках не помню, смотреть надо.



[printnik]

Привет. Нашел в архиве статью с переводом. Малошумящиий усилитель. Может кому интересно.
Еще схема HPS 5.1.



[Jenyok]

Исправленные файлы кросс плат.
.
http://forum.vegalab.ru/showthread.php?t=56102&page=768&p=2895508&viewfull=1#post2895508
.
Кросс плата на 11-ть плат маломощной электроники. См. ссылку.
.
.
.
http://forum.vegalab.ru/showthread.php?t=56102&page=768&p=2895664&viewfull=1#post2895664
.
Кросс плата на 8-мь плат маломощной электроники. См. ссылку.
.
Ссылки лучше скопировать в браузер.
.



[Jenyok]

Схема усилителя воспроизведения УВ Галахова.
.



[NEULO]

Схема усилителя воспроизведения УВ Галахова.
.

Дядь Жень. Тебе переходные конденсаторы между каскадами за какой целью? У тебя вход не Суховский. И постоянки у него на выходе нет. Вернее так, не должно быть. А стало быть и конденсаторы можно выкинуть за ненадобностью. На выходе второго каскада их необходимость ровно такая же. Нулевая.



[Berserk_Kgn]

Дядь Жень. Тебе переходные конденсаторы между каскадами за какой целью? У тебя вход не Суховский. И постоянки у него на выходе нет. Вернее так, не должно быть. А стало быть и конденсаторы можно выкинуть за ненадобностью. На выходе второго каскада их необходимость ровно такая же. Нулевая.

Верно, у меня Галахов вообще без разделительных конденсаторов работает уже не один год.



[Jenyok]

Дядь Жень. Тебе переходные конденсаторы между каскадами за какой целью? У тебя вход не Суховский. И постоянки у него на выходе нет. Вернее так, не должно быть. А стало быть и конденсаторы можно выкинуть за ненадобностью. На выходе второго каскада их необходимость ровно такая же. Нулевая.

.
На выходе первого операционного усилителя ОУ примерно 78 - 80 мВ.
.



[NEULO]

.
На выходе первого операционного усилителя ОУ примерно 78 - 80 мВ.
.

Так быть не должно. Где то ошибка в схеме. Откуда там постоянка если схема симметричная? Значит ООС по постоянному току неправильно заведена, больше идей у меня нет. Кстати, на этот раз схемка хорошо читаема . Правда в ЛТС не засунешь в таком виде.)
