Дискретные ОУ

[Alan Bins]

А почему в УМ/УТФ не сделать -на замену AD744?И в другие с ОУ на входе.
С интегратором верно.
Вот бы еще кто дискретный выхлоп для ЦАП с токовым выходом типа PCM1794 сделал..
Лучше чем тут или по схеме из DS,даже на AD8065/66.

У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация

От где пища для ума.



[Sagittarius]

Менять ОУ нужно там, где наши будут безусловно сильнее. По аддитивам (входным смещению и токам) мы не конкурируем, а это в УМ немаловажно. Точнее, это очень трудоёмко и требует ручной настройки на стороне клиента, тогда как он должен ставить ОУ и отдыхать.

Но рядовые ОУ имеют нищенский Кухх и низкую линейность, падающие с частотой - тут мы их и побреем, пока они там не опомнились.



[Rus2000]

Там, где у нас стоят рядовые ОУ, они стоят в SOIC-е по две штуки в корпусе, обычно.
Дискретный ОУ туда туго полезет...



[Rus2000]

Можно использовать не чистый дискрет, а гибридный вариант - ОУ плюс дискрет.
Т.е. примерно то, что мы делали с интегратором на ТЛ071, когда добавляли к нему более мощный выхлоп.
Кроме буфера к ОУ можно добавить еще каскад усиления. Для некоторых узлов будет неплохое решение.
В тот же интегратор пойдет, например. Или в предварительные усилители.
Но слежения так не добавишь. Точнее, добавить-то можно, но все-равно будет хуже, чем нормальное слежение.



[Rus2000]

По аддитивам (входным смещению и токам) мы не конкурируем, а это в УМ немаловажно. Точнее, это очень трудоёмко и требует ручной настройки на стороне клиента, тогда как он должен ставить ОУ и отдыхать.

О!
Что мешает сделать следящий ОУ с петлевым усилением и полосой как у, к примеру, АД744?
Тогда пользователю не придется менять коррекцию, и при этом искажения уся перестанут зависеть от сопротивления источника сигнала.



[Sagittarius]

У 744-го 500....1000 раз усиления на 20к. Максимум у ОУ, который могут поставить в послеЦАП - 3.000 раз, или 70 дБ@20k.

У МАСТЕРа - только петлевого 300.000, а усиления холостого хода, до охвата ООСью - 7.000.000 (семь миллионов) раз на 20к.
Неравноценный обмен.



[Rus2000]

Но у 744-го нет слежения, причем, при большей амплитуде разностного сигнала.
Как снизить искажения ВВС? Либо нарастить петлевое, либо поставить следящий ОУ, либо и то, и другое вместе.
Следящий можем поставить без особых заморочек с коррекцией.



[MakarOFF]

AD8065, и слежение есть, и усиление под 75 дБ, вот только питание +-12 Вольт...



[Rus2000]

Вроде как замеры показали, что слежение не очень эффективное у него.



[Phantomas]

Вроде как замеры показали, что слежение не очень эффективное у него.

При входном до 1В проблем нет, параметры очень хорошие.



[Rus2000]

Проблема лишь в том, что параметры резко ухудшаются при увеличении R источника:

У 8066 включённой повторителем нагрузка 2.5 ком
входное напряжение 1 вольт кг:
выходное сопротивление источника 0 - 0,0000083
выходное сопротивление источника 1.5 ком - 0.000064
выходное сопротивление источника 5 ком - 0.00023
выходное сопротивление источника 15 ком 0.00073
2 вольта
выходное сопротивление источника 0 -0.000012
выходное сопротивление источника 1.5 ком - 0.0001
выходное сопротивление источника 5 ком - 0.00041
выходное сопротивление источника 15 ком - 0.001



[Phantomas]

Не так уж и сильно растут искажения, вполне терпимо.



[Rus2000]

Терпимо или нет - вопрос неоднозначный.
Но тут ОУ был включен повторителем.
При Ку=26дБ все будет печальнее...



[Sagittarius]

Напряжение питания не указано. Полагаю, там было вольт 5 на плечо, поэтому при 2 Вэфф или почти 3 Вампл переключатель дифов, настроенный на -2 В от +Упит 5 В (то есть, на +3 В), срабатывал при подходе сигнала к порогу и плодил искажения.



[MakarOFF]

Терпимо или нет - вопрос неоднозначный.
Но тут ОУ был включен повторителем.
При Ку=26дБ все будет печальнее...

Мне не нужен усилитель, нужен инвертирующий повторитель-сумматор после LC7822 нагруженный на регулятор громкости 50 кОм. И в ВВшнике 8065 должен лучше работать чем 744, композит же.



[Rus2000]

Конечно, 8065 будет лучше древнего 744.
А для инвертирующего сумматора лучше будет, наверное, композит из двух OPA132 (или одного сдвоенного чипа).



[Alan Bins]

Мне не нужен усилитель, нужен инвертирующий повторитель-сумматор после LC7822 нагруженный на регулятор громкости 50 кОм. И в ВВшнике 8065 должен лучше работать чем 744, композит же.

Какая сверхлинейность может быть с LC7822 ?



[Sagittarius]

в ВВшнике 8065 должен лучше работать чем 744, композит же.

У Платошкина работал. Очень хорошо.



[MakarOFF]

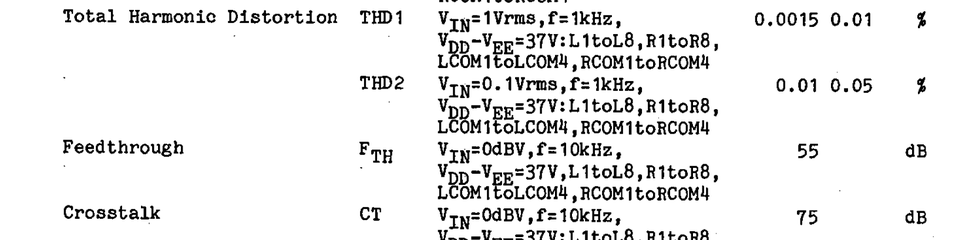

Какая сверхлинейность может быть с LC7822 ?

Тогда улучшить параметры LC7822



[wakh]

Я смотрю в полку маньяков прибыло!

Вот здесь Рус планировал в дискретном ОУ поставить 10 транзисторов. Ответ № 18.
https://rcl-electro.ru/threads/3-х-полосная-система-громкоговорителей-З-Линквица.203/
