Защита АС Никитина

[wakh]

Схема защиты позаимствована из Cambridge Audio A3i работы Никитина. Несмотря на некоторые известные недостатки примененного детектора постоянного напряжения,

На досуге подумал и избавил схему детектора постоянного напряжения от известных недостатков.

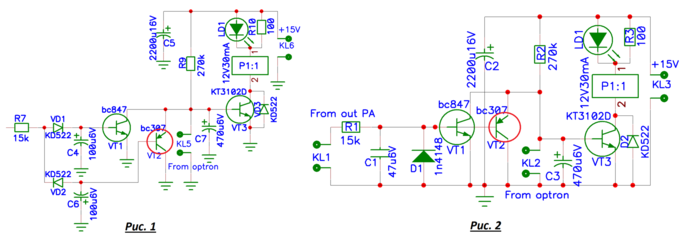

На рис. 1 хорошо видно детектирование положительной полуволны сигнала диодом 1, и отрицательной полуволны диодом 2.
Эту схему можно упростить на 2 детали, если имеется в наличии неполярный конденсатор для сглаживания входных сигналов.

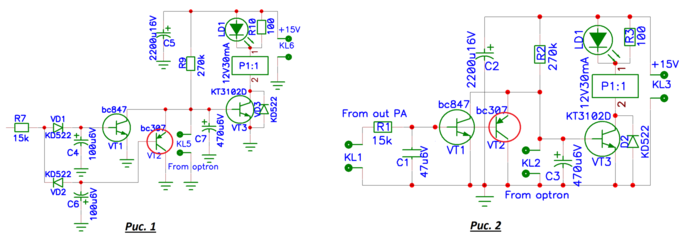

Такой вариант показан на рис. 2.
Кроме защиты динамиков от постоянной составляющей на выходе усилителя, схема обеспечивает также задержку их включения.
Пользуйтесь.



[Sаgittarius]

Д1 не нужен: все переходы транзисторов защищены друг другом.



[wakh]

В схеме 2 нет перехода защищающего б-э переход транзистора Т1.



[Rus2000]

В схеме 2 нет перехода защищающего б-э переход транзистора Т1.

Коллектор Т2 не подходит?



[wakh]

Коллектор Т2 не подходит?

Кстати, да, подходит.



[12943]

Просто для сведения - Т2 в инверсном режиме.



[Rus2000]

Просто для сведения - Т2 в инверсном режиме.

Но параллельно ему подключен Т1 в прямом.
Кто победит?



[wakh]

Да нет, Сергей.
На эмиттере Т2 всегда +0,7В.
Если вдруг на выходе усилителя появится минус Е питания, то в транзистор 2 потечет базовый ток и он прекрасно откроется в нормальном режиме.



[wakh]

Кто победит?

Никому никого побеждать не надо.
Каждый транзистор является датчиком для своей полярности сигнала.



[Sаgittarius]

Просто для сведения - Т2 в инверсном режиме.

Просил же, как людей: не выдумляйте таких лисапетов, которые нельзя было бы сделать стандартом.



[12943]

Можно делать этот лисапет. В К101КТ1 делали и нам можно.



[FrolovAndrew]

Предлагаю простое решение серьезной задачи. Схема защиты позаимствована из Cambridge Audio A3i работы Никитина. Несмотря на некоторые известные недостатки примененного детектора постоянного напряжения, схема проста и неплохо работает на практике. К ней добавлен выходной RL фильтр с тороидальной катушкой, можно с компенсацией паразитного витка.
Посмотреть вложение 40217
Посмотреть вложение 40215 Посмотреть вложение 40219

Для чего D3 нужен? Какой туда подойдет если питание около 50в? BAS316 подойдет?



[FrolovAndrew]

Реле на 50 вольт?

Нет. На схему будет приходить около 50в (то есть на р5 и д3), а на реле через резисторы.
Мне не понятно для чего этот д3?



[12943]

Диод не нужен. R7,8,9, Q5 - тоже не нужны. Параллельный D4 затягивает выключение реле, надо заменять на последовательный стабилитрон.
Зачем эта бяка нужна?



[FrolovAndrew]

Диод не нужен. R7,8,9, Q5 - тоже не нужны. Параллельный D4 затягивает выключение реле, надо заменять на последовательный стабилитрон.
Зачем эта бяка нужна?

У меня просто платы есть на такую схему вот и думаю какие номиналы оптимальны?
Q5 думаю убрать а р7 заменить перемычкой либо резистор ом 12 поставить.
Q5 плохо не будет от разрядки кондера? А то если в капе имитировать базовое напряжение Q2, то при положительном напряжении на входе защиты получается у Q5 большиватые токи.. Может конечно я не правильно делаю.
Или не убирать транзистор? Может кто подскажет по номиналам.



[12943]

Платы можно по делу использовать - под ножки подложить, чтоб стол не качался.



[alexcp]

Для чего D3 нужен? Какой туда подойдет если питание около 50в? BAS316 подойдет?

Чтобы быстро разряжать С3 при пропадании питания. BAS316 подойдет. Важно, чтобы он не пробился от половины напряжения питания (том, что на R5). Кстати, нужно следить, чтобы напряжение на затворе Q4 (определяется делителем R5/R6) не прывысило допустимое (обычно 20 вольт). Если питание больше 40 вольт, можно увеличить R5.

Зачем эта бяка нужна?

Это триггер Шмитта на разогнутом дифкаскаде с ПОС. R8 R9 задают порог переключения. Без них и Q5 порог был бы равен Vgs Q4, что неудобно - порог низкий, нужно увеличивать C3 и/или увеличивать R5 R6. Но это кому что больше нравится. R7 можно убрать.

Может конечно я не правильно делаю.

Соберите на макете и поиграйтесь - там три с половиной транзистора, все будет понятно через пять минут.



[FrolovAndrew]

Чтобы быстро разряжать С3 при пропадании питания. BAS316 подойдет. Важно, чтобы он не пробился от половины напряжения питания (том, что на R5). Кстати, нужно следить, чтобы напряжение на затворе Q4 (определяется делителем R5/R6) не прывысило допустимое (обычно 20 вольт). Если питание больше 40 вольт, можно увеличить R5.

Это триггер Шмитта на разогнутом дифкаскаде с ПОС. R8 R9 задают порог переключения. Без них и Q5 порог был бы равен Vgs Q4, что неудобно - порог низкий, нужно увеличивать C3 и/или увеличивать R5 R6. Но это кому что больше нравится. R7 можно убрать.

Соберите на макете и поиграйтесь - там три с половиной транзистора, все будет понятно через пять минут.

Тогда смысла нету ставить этот диод, у меня и так на оптроне быстрое отключение будет.
У меня такая схема на составном транзисторе. Что по номиналам можно сказать?
Мне по ку5 еще интересно, какие на нем токи при разрядке с2 будут по моей схеме?



[alexcp]

Тогда смысла нету ставить этот диод, у меня и так на оптроне быстрое отключение будет.
У меня такая схема на составном транзисторе. Что по номиналам можно сказать?
Мне по ку5 еще интересно, какие на нем токи при разрядке с2 будут по моей схеме?

Ну а симулятор-то зачем? С2 заряжается до 2×Vbe и разряжается через свое ESR и сопротивления эмиттера и коллектора Q5. Ток при этом быстро (экспоненциально) снижается.



[FrolovAndrew]

Ну а симулятор-то зачем? С2 заряжается до 2×Vbe и разряжается через свое ESR и сопротивления эмиттера и коллектора Q5. Ток при этом быстро (экспоненциально) снижается.

В симуляторе я поверхностно разбираюсь.
