За рубъежом: новая схема с DIY-ком

Q-werd

Постоялец
6 Янв 2020
419
62
56
остальное довольно стандартное
ибо написано так:
Примечания:
- Значения напряжения и смещения показаны на схеме
были предназначены только для моделирования.
- Пожалуйста, проверьте "Руководство по сборке" для
окончательные рекомендуемые значения.

* вопрос: Уровень искажений указанный на схеме достижим только при стабилизированном питании 63,98V ?


Lev

Постоялец
20 Мар 2019
174
43
71
На схеме напряжения и токи ,получены в симуляторе.


Lev

Постоялец
20 Мар 2019
174
43
71
Модель есть предыдущая,,без изменений в УН и коррекции.


NEULO

Он же "Лом_2", он же "Ageres". Флудер и лжец.
4 Ноя 2020
1,405
969
50

12943

Старожил
6 Дек 2017
1,710
978
а как после трансформаторного понижения и фильтрации получить точность 63,98V подав сигнал на УМ ?
Трансформатора и фильтрации в упор не вижу, вижу источник напряжения 64 вольта, а на нём 63,98. Вот же парадокс, да?


decoder

Агдам!- похмелье сегодня!
25 Сен 2019
409
174
56
Привет из 1962.
file:///home/chronos/u-a99b0deed3b051c0cc81336fc71531c69c5be0b7/MyFiles/Downloads/IRE_Faran_High-Impedance-Drive-Elimination-Crossover-Distortion_Jul-1962.pdf
иди ты к арахноиду на пОяло и трепи ему мозги )))))


wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
На Диу-ком много внимания уделяют начинающим радиолюбителям.
Возможно это правильно, и для наших начинающих также будет полезно.
Вот, например, мужик увлеченно предлагает заменить обычный диодный мост, на мост из полевых транзитсторов.




alexcp

Ну, что у нас плохого?
предлагает заменить обычный диодный мост, на мост из полевых транзитсторов.
там где-то было обсуждение этой темы - пришли к выводу, что смысла нет, потому что рассеивание на диодах несущественно по сравнению с рассеиванием усилителя, и усложнять и удорожать конструкцию ни к чему.


wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Один из последних УМ на диу-ком претендует на сверхлинейность.
Сильно не вникал, но по моему там токовая связь в ВКУН (типа Видерхольда?).

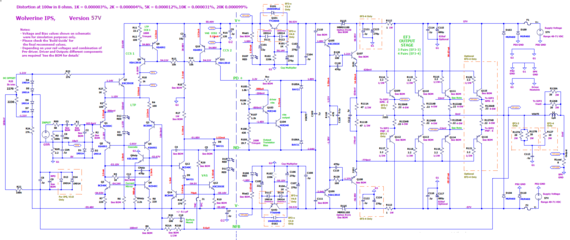

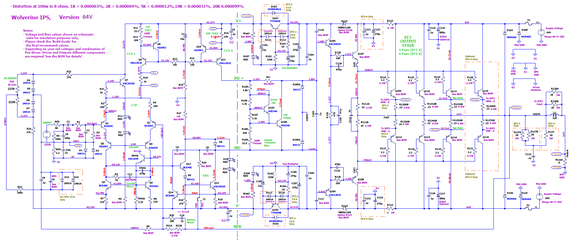

Два варианта одной и той же схемы отличающиеся питанием 57 и 64В.


Там ещё приведен график искажений по гармоникам:


Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
13,122
6,643
Плюк
Жаль, номиналов нет.
Можно было бы в столбик прикинуть усиляж.

С другой стороны, на нижней картинке написано, что симуляторный Кг(1к) составляет 0,000027%.
Т.е. Кг(20к) будет не лучше 0,00054%.

Так что смотреть там особо не на что. А в железе может ещё один ноль пропасть.

Последнее редактирование:

wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Жаль, номиналов нет.
Как нет? Все номиналы надписаны.
И 99 мк% на 20 кГц написано на схеме.
Более подробно можно посмотреть в ПДФ-ке.
Судя по тому, что продают платы - параметры взяты из измерений в железе.

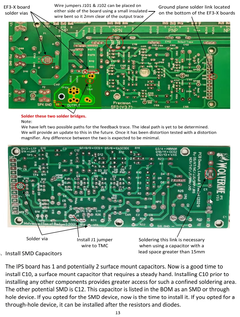

Ради любопытства рисунки плат. Сверху ВК снизу УН. Соединяются пайкой, а не разъемом.



Вложения

Последнее редактирование:

Rus2000

I=U/R
17 Окт 2017
13,122
6,643
Плюк
"See BOM", это не номиналы.
Да и ладно.
Ничего интересного в этой схеме нет...


wakh

Вахтанг, Москва
14 Июл 2018
3,927
1,856
71
Москва
www.diyaudio.ru
Да, видел.
Bill Of Materials - список некоторых деталей, будет передан тому, кто купит ПП.
Капитализм без прикрас. :)

Этой публикацией хотел показать, что уровень самодельщиков в США начал подкатываться к уровню СЛ Агеева.
