Надо циклевать безопасной бритвой.Наутюжил прототиплайта.
Чуток не совместилось по слоям, ну то такое.
Посмотреть вложение 42155
Посмотреть вложение 42156
Алюмишку надо сверлить насквозь, диаметр от нормы не занижать и если сплав липучий, то почаще метчик в обратную сторону крутить.
У меня тоже сломался метчик, сучка, китайская.
Ну я рядом просверлил отверстие и нарезал резьбу. Сломанный кусок не стал трогать. Оставил как есть, хотя говорят, что его можно выкрутить специальным сверлом с левой резьбой.
Не смогу удалить сломанный, придётся сделать так-же.
Всем спасибо за советы.
Заборол обломыш(в смысле вытравил химическим путём).
Может ещё кому-то пригодится.
Для травления обломыша метчика рекомендуется азотная кислота. У меня её не было, поэтому пришлось готовить "эрзац" самостоятельно.
Рецепт взят из инета и успешно опробован:
- 200 грамм электролита (Н2SO4) плотности 1,27 г/см3
- 108 грамм аммиачной селитры NH4NO3(обычное удобрение).
Засыпать аммиачку в электролит, дождаться полного растворения.
Далее, если отверстие сквозное, залепляем его с одной стороны, с другой стороны клеим пластиковую крышечку от бутылки из-под воды, с просверленным в ней отверстием. Лучше всего липнет к алюминию обычная смола или битумно-каучуковая мастика.
Наливаем нашу смесь в крышечку и оставляем на ночь. До утра метчик полностью растворяется..
Заборол обломыш(в смысле вытравил химическим путём).
Может ещё кому-то пригодится.
Для травления обломыша метчика рекомендуется азотная кислота. У меня её не было, поэтому пришлось готовить "эрзац" самостоятельно.
Рецепт взят из инета и успешно опробован:
- 200 грамм электролита (Н2SO4) плотности 1,27 г/см3
- 108 грамм аммиачной селитры NH4NO3(обычное удобрение).
Засыпать аммиачку в электролит, дождаться полного растворения.
Далее, если отверстие сквозное, залепляем его с одной стороны, с другой стороны клеим пластиковую крышечку от бутылки из-под воды, с просверленным в ней отверстием. Лучше всего липнет к алюминию обычная смола или битумно-каучуковая мастика.
Наливаем нашу смесь в крышечку и оставляем на ночь. До утра метчик полностью растворяется..
Там дальше тоже есть рифы, которые надо обойти.
Латунные стойки для платы легко обламываются, если их дотягивать плоскогубцами.
Поэтому закручивай только руками.
Я один такой сломал.
Но потом легко высверлил сверлом 2,4 мм, а затем остатки выкрутил отверткой 2,5 мм.
Латунные стойки для платы легко обламываются, если их дотягивать плоскогубцами.
Поэтому закручивай только руками.
У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация
Я один такой сломал.
Но потом легко высверлил сверлом 2,4 мм, а затем остатки выкрутил отверткой 2,5 мм.
А алюминиевый радиатор не реагирует с кислотой?
Не, не реагирует. Если уж сильно переживаешь, заклей скотчем площадь вокруг отвертия, где сломан метчик.

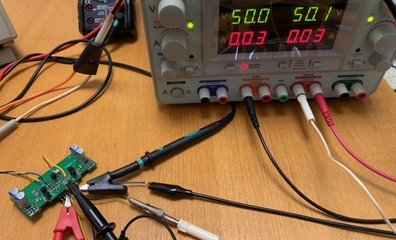

сделал УН по схеме из 1-го поста
транзисторы Q28, Q29 и Q36, Q37 - BCV62 и BCV61 соответственно
Q38, Q39 - PBSS5350T, PBSS4350T
все остальные номиналы согласно схемы
нагрузка - два резистора по 100 Ом
при +-50В температура Q5,Q7,Q8,Q10,Q11 - порядка 65...70 град - жить можно
насколько правильно мой пирометр показывает - не могу сказать, но для представления достаточно
на выходе смещение порядка 120 мВ

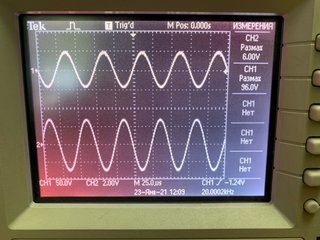

как видно на фото ограничение на выходе при 3 В на входе
теперь на очереди ВК
транзисторы Q28, Q29 и Q36, Q37 - BCV62 и BCV61 соответственно
Q38, Q39 - PBSS5350T, PBSS4350T
все остальные номиналы согласно схемы
нагрузка - два резистора по 100 Ом
при +-50В температура Q5,Q7,Q8,Q10,Q11 - порядка 65...70 град - жить можно
насколько правильно мой пирометр показывает - не могу сказать, но для представления достаточно
на выходе смещение порядка 120 мВ
как видно на фото ограничение на выходе при 3 В на входе
теперь на очереди ВК
да, немного не информативно сфоткал, но уже верхняя полуволна (видно небольшой артефакт) из-за смещения начинает ограничиваться
меандр )выбросов нет) и клипп не делал фото
порадовало, что без танцев с бубном запустилось
ВК спаяю - сделаю
меандр )выбросов нет) и клипп не делал фото
порадовало, что без танцев с бубном запустилось
ВК спаяю - сделаю
смд транзисторы не подбирал
выводные постарался максимально близкие (с помощью DCA75)
так как смещение на выходе - где то разбаланс - время пока не позволяет тщательно все обмерить
как сделаю - отпишусь по измерениям
выводные постарался максимально близкие (с помощью DCA75)
так как смещение на выходе - где то разбаланс - время пока не позволяет тщательно все обмерить
как сделаю - отпишусь по измерениям
ЗдОрово!
Надо будет внимательно посмотреть термостабильность УН. Модель из 1го поста в симуляторе по термостабильности не очень.
Пока пробуй так как есть.

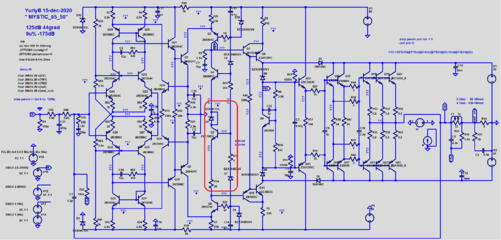

Если будут проблемы то, для улучшения термостабильности надо будет(по схеме1го поста):
1. Выкинуть подстроечник U2.
2. Р19 увеличить до 20к.
3. Р35 0...24 Ома
4. Д7 стабилитрон на 3В.
Данные элементы обведены красной рамкой для модели на 65/50Вольт.
Стабилитрон Д9 немного разгружает Т5 по рассеиваемой мощности.
понял, спасибо!
выкрою время - сниму напряжения и токи - нанесу на схему
температуру также укажу (хотя часок проработал без дыма на синусе до ограничения)
нужно еще пару платок макетов регулировки тока смещения спаять
еще работы и работы - времени на все жаль не хватает
выкрою время - сниму напряжения и токи - нанесу на схему
температуру также укажу (хотя часок проработал без дыма
на синусе до ограничения)нужно еще пару платок макетов регулировки тока смещения спаять
еще работы и работы - времени на все жаль не хватает
Запустил УН, лайт версии при +/-50В, постоянка на выходе 30мВ. Отклонение режимом по постоянке, против симулятора +/-5%. Цепи антиклипа не установлены.
Коррекция по симулятору.
Температура наиболее нагруженных транзисторов Т12-56град, Т9/10-50град, при клиппировании в течение 0,5 часа. Температура в комнате 21град.
Для проверки термостабильности, весь УН нагревался феном, с температурой порядка 70 градС. Ток покоя УН измерялся на Р31. Колебания тока составили примерно 3% , с нагревом и без нагрева.
При плавном переходе в клип, проскакивают увеличенные колебания на выходе из верхней полуволны.

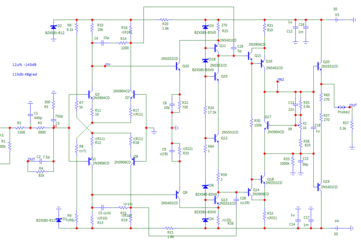

Все измерения проводились по нижеприведённой схеме.
Коррекция по симулятору.
Температура наиболее нагруженных транзисторов Т12-56град, Т9/10-50град, при клиппировании в течение 0,5 часа. Температура в комнате 21град.
Для проверки термостабильности, весь УН нагревался феном, с температурой порядка 70 градС. Ток покоя УН измерялся на Р31. Колебания тока составили примерно 3% , с нагревом и без нагрева.
При плавном переходе в клип, проскакивают увеличенные колебания на выходе из верхней полуволны.
Все измерения проводились по нижеприведённой схеме.
