Совпадает с расчетными, на защиту ставил себе, 2 слоя 24 витка, провода ПЭВ 1мм, внутренний диаметр 8 мм мотается на сверле, первый слой в термоусадку, потом второй. Делов на 3 минуты.
Лариса Ивановна, или усилитель для Вахтанга
- Автор темы wakh
- Дата начала
Совпадает с расчетными, на защиту ставил себе, 2 слоя 24 витка, провода ПЭВ 1мм, внутренний диаметр 8 мм мотается на сверле, первый слой в термоусадку, потом второй. Делов на 3 минуты.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
wakh
Вахтанг, Москва
Если это он, то мне не подходит.
Минимально измеряемая индуктивность 10 мкГ.
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Sagittarius
Витя "интеграторовед" Подлец сквернослов плагиатор
Ты что, рацию строишь с уходом частоты на 10 в-6 степени? Да плюс/минус лапоть. Забей.
wakh
Вахтанг, Москва

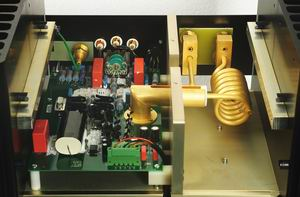

Забью, если обычная катушка в экране, не понравится.
Рассчитал здесь: https://coil32.ru/calc/ferrite-core.html

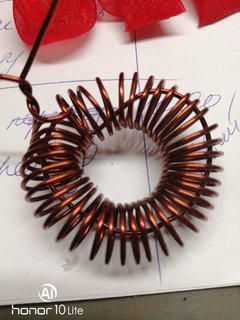

Только что взял стальную трубку д12 мм, намотал, пропустил один хвост вовнутрь (потому что мотать вторую половину с перехлёстом витков оказалось трудно и некрасиво) и загнул в кольцо.
Измерил своим дрянным прибором, получилось чуть меньше 3 мкГн.
Только что взял стальную трубку д12 мм, намотал, пропустил один хвост вовнутрь (потому что мотать вторую половину с перехлёстом витков оказалось трудно и некрасиво) и загнул в кольцо.
Измерил своим дрянным прибором, получилось чуть меньше 3 мкГн.
wakh
Вахтанг, Москва
Насчет ферритов, Витя сильно ругался.
И потом здесь нет компенсационных витков.
wakh
Вахтанг, Москва
Со схемой Ориентира мне уже все понятно.
Варианты ВК 1-2-4 и 1-1-3 в железе проверены и показали хорошие результаты.
Также проверены защиты выходных транзисторов по симметричной схеме Агеева и по схеме Руса с симистором.
Обе работают в штатном режиме, не только в железе, но и в ЛТС, что особенно ценно.
Транзисторы, закупленные для схемы Мимино - усилителя напряжения, заставили изрядно попотеть меня, Сергея и Юру, чтобы получить приемлемые результаты в ЛТС.
Теперь я уже морально готов, чтобы начать паять данную схему
В ЛТС получены следующие параметры:
Выходная мощность на нагрузке 6 Ом.(до клипа) 200 Вт
Кг при 135 Вт - 19 мк%
при 1 Вт - 1 мк%

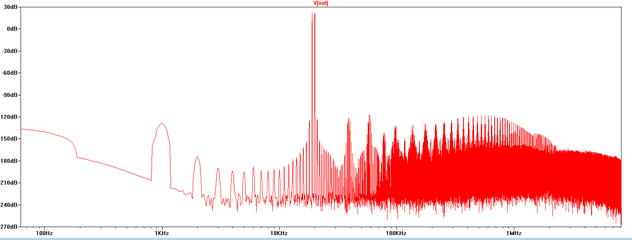

Кими 150 дБ
Хороший меандр и Клип.
Мне интересно мнение товарищей,
но особенно интересно, что скажет по этой схеме тройка НКВД
народного комиссариата нашего форума - Ленин, Сталин и Берия.-
сразу расстрелять, или имеет право на жизнь?
Варианты ВК 1-2-4 и 1-1-3 в железе проверены и показали хорошие результаты.
Также проверены защиты выходных транзисторов по симметричной схеме Агеева и по схеме Руса с симистором.
Обе работают в штатном режиме, не только в железе, но и в ЛТС, что особенно ценно.
Транзисторы, закупленные для схемы Мимино - усилителя напряжения, заставили изрядно попотеть меня, Сергея и Юру, чтобы получить приемлемые результаты в ЛТС.
Теперь я уже морально готов, чтобы начать паять данную схему
В ЛТС получены следующие параметры:
Выходная мощность на нагрузке 6 Ом.(до клипа) 200 Вт
Кг при 135 Вт - 19 мк%
при 1 Вт - 1 мк%
Кими 150 дБ
Хороший меандр и Клип.
Мне интересно мнение товарищей,
но особенно интересно, что скажет по этой схеме тройка НКВД
народного комиссариата нашего форума - Ленин, Сталин и Берия.-
сразу расстрелять, или имеет право на жизнь?
wakh
Вахтанг, Москва
Этим летом я должен был уже окончательно собрать платы Мимино, однако вмешалась дача со своими бесконечными ремонтами и беготней за стройматериалами. Потом, осенью я долгое время отходил от этого.
Недавно сумел возродить свой интерес к сборке УМ.
Решил упростить 3-х каскадную схему до 2-х каскадной, с минимальными отклонениями от готовой ПП.
По моему удалось это сделать. Получилась простая схема Лина в моем исполнении.
Переделал схему с двухэтажного питания на одноэтажное.
Для домашнего прослушивания такое питание, и для качества, и для мощности хватает.
Перемерил разные параметры УМ. Осталось еще немало, вникать в которые сильно не хочется.
Например, запас по фазе, ослабление помех по питанию, КИМИ, и т. д.
Ну их к черту! Надо собрать и послушать, что получится.
Надеюсь на новогодних каникулах это сделать.
Для каждого измерения я размножил одну и ту же схему и написал ей свой конфиг. Рекомендую, очень удобно!
Недавно сумел возродить свой интерес к сборке УМ.
Решил упростить 3-х каскадную схему до 2-х каскадной, с минимальными отклонениями от готовой ПП.
По моему удалось это сделать. Получилась простая схема Лина в моем исполнении.
Переделал схему с двухэтажного питания на одноэтажное.
Для домашнего прослушивания такое питание, и для качества, и для мощности хватает.
Перемерил разные параметры УМ. Осталось еще немало, вникать в которые сильно не хочется.
Например, запас по фазе, ослабление помех по питанию, КИМИ, и т. д.
Ну их к черту! Надо собрать и послушать, что получится.
Надеюсь на новогодних каникулах это сделать.
Для каждого измерения я размножил одну и ту же схему и написал ей свой конфиг. Рекомендую, очень удобно!
wakh
Вахтанг, Москва

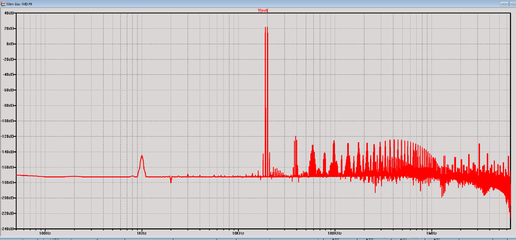

Там 3 файла с измерениями THD.
Один из них основной, с 15мк% Кг. Это его я размножал и сделал остальные измерения.
Файл с 3мк% Кг - очень нестабильный.
А файл с THD и Рег. Громкости - показывает искажения на разной громкости.
IMD - Blackman
IMD - Chebishev
АС - анализ
Тиан
Клип
Один из них основной, с 15мк% Кг. Это его я размножал и сделал остальные измерения.
Файл с 3мк% Кг - очень нестабильный.
А файл с THD и Рег. Громкости - показывает искажения на разной громкости.
IMD - Blackman
IMD - Chebishev
АС - анализ
Тиан
Клип
Rus2000
I=U/R
В этих ваших энторнетах в таких случаях обычно пишут коротко и ёмко: КГ/АМ.
Это не "Мимино", к сожалению.
Вахтанг, понимаешь, тот, кто нарисовал тебе эту схему, умудрился прохлопать основную идею именно Мимино, не говоря уже о более приземленных вещах.
1. В Мимино на выходе УН должна стоять тройка Владимира Акопова.
Хотя бы такая:
Но можно сделать еще линейнее.
2. Клип нормального усилителя должен быть симметричным.
Для начала хватит.
Исправляйте косяки.
Дальше по результатам.
wakh
Вахтанг, Москва
Сам, все сам. Никто ничего мне не рисовал. Виктор критиковал тройки Акопова в ДК. Отбился тем, что я так хочу.
Комбинировал много вариантов, как кубик Рубика. Один из них приведен выше 27 февраля.
Мне твоя идея сделать одноэтажное питание очень понравилась.
Так вот, если в этой схеме убрать второе питание, то Кг. с 19мк% подскакивает до 42мк%.
Собирать такой СЛ у меня душа не легла.
Максимальная планка, которую я себе мог позволить это 25мк%.
Вы с Finn-ом сделали максимальный Парафинн с тройками Акопова в УН. Что, теперь это тоже Мимино?
Решил не связывать себя никакими ограничениями.
Каскодированный Дарлингтон со схемой возврата тока по Хаксфорду показал себя в УН неплохо, тем более, что на ПП именно так и сделано - никакие дорожки резать не надо.
Получил более-менее приемлемую картинку во всех, доступных мне проверках.
И 15 мк% искажений сподвигли меня на то, что уже можно бы собрать эту схему.
Несимметричность клипа я не заметил. Посмотрел, что нет генерации и ладно.
wakh
Вахтанг, Москва
Поставил эту тройку в УН.
Получил миним. Кг - 20мк%. (В предыдущем, моем варианте УН Кг - 15мк%).
ИМД макс. 162 дБ (В моем варианте не менее 170 дБ)
Показываю все измерения:
ИМД - Блакман
ИМД - Чебышев

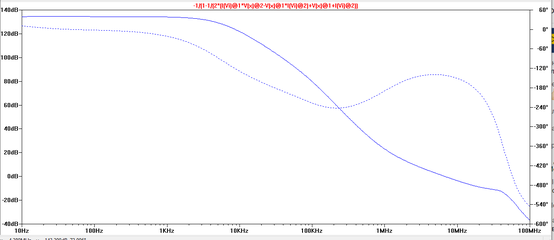

ТИАН

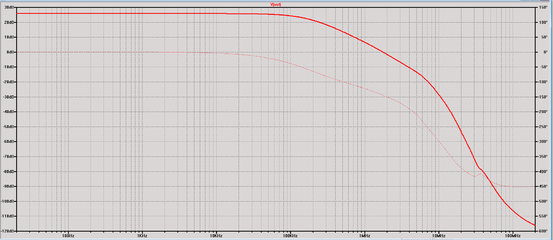

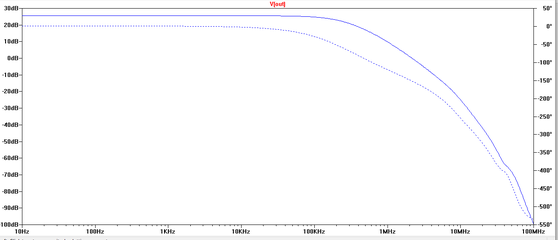

АС - анализ

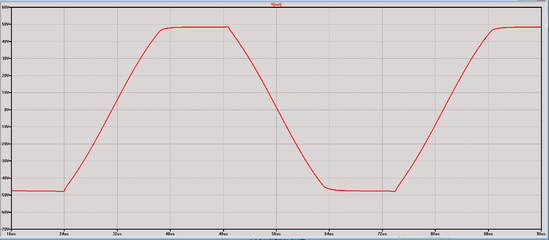

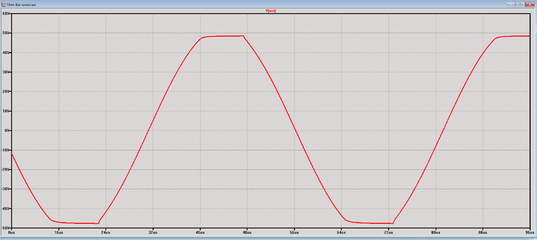

Клип
Меандр

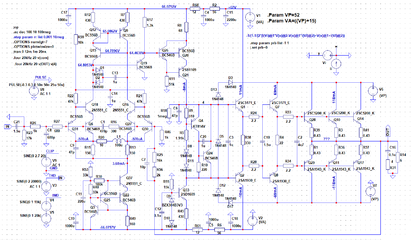

Схема
