Алексей, поясни пж-ста, у тебя в этой схеме ООС разомкнута.
На вход ты подаешь синус. А, т. к., Кус. более 100000, то на выходе ты видишь синус, ограниченный питанием, т. е. клип.
Какие измерения, или выводы можно сделать в этом случае, не понимаю.
Лариса Ивановна, или усилитель для Вахтанга
- Автор темы wakh
- Дата начала
На вход ты подаешь синус. А, т. к., Кус. более 100000, то на выходе ты видишь синус, ограниченный питанием, т. е. клип.
Какие измерения, или выводы можно сделать в этом случае, не понимаю.
Вот это не понимаю.
На вход, у тебя в схеме, генератор подает сигнал 1V AC, усилитель без ООС усиливает его до 100000V, а питание у нас, допустим, +/-50V.
Как же не быть клипу в этих условиях?
Там чистая математика, вольт нету, частота. Если схема перекошена, тогда - да, она сигнал не пропускает. А переменка в клип ещё не загоняет: хоть 100 В на вход подай, роль играют только вот эти вещи:
Хоть в генераторе меандра их пропиши, он будет АЧХ снимать.
Хоть в генераторе меандра их пропиши, он будет АЧХ снимать.
Как же вольт нету? Есть они. В генераторе меандра будет работать генератор синуса с указанной амплитудой.
Вот из книги Амелиных Micro-cap версии 9-10:
Вот из книги Амелиных Micro-cap версии 9-10:
Вложения
Ты маленько недопонял.
(Любые) нелинейные зависимости дифференцируются - то есть, рабочие точки по ВАХ не перемещаются, остановлены.
Второе: а нафига тогда указывать вот это:
Это - просто выбор уровня нуля дБ. Так, как показано, 0 дБ = 1 В:

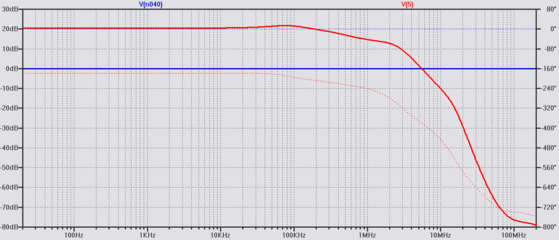

Синим: уровень 0 дБ = 1 В и напряжение сигнала = 1 В.

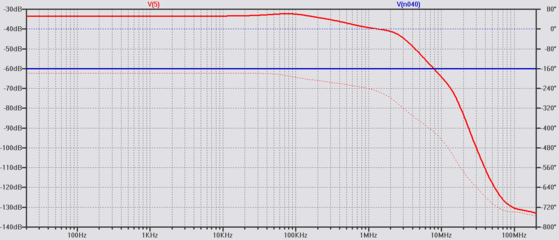

Проставляем 0,001 в поле напряжения:
Уровень АЧХ падает на 60 дБ, см. синюю прямую. Относительно чего она -60 дБ? - относительно базового уровня 1 В. Уровень выходного сигнала усилителя также упал на 60 дБ с 26 до 34 дБ.

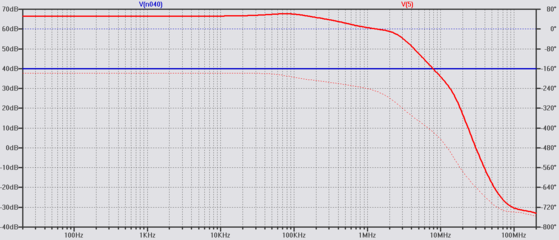

Устанавливаем уровень входного сигнала 100 В:
АЧХ взлетели на 40 дБ каждая. Относительно базового уровня 1 В.
Никаким нелинейным эффектам, сопровождающимся выводом усилителя из активного режима, это не способствовало. Потому, что перед АС-анализом проводится ор-анализ режимов усилителя и они остаются неизменными в течение сеанса АС-анализа.
Нет.
Просто сдвигает на градус вниз.
В подавляющем большинстве случаев нужно использовать нулевой фазовый сдвиг.
На кой леший тебе эта шляпа нужна?
Вот держи учебник изучай ЛТС углубленно на здоровье!
У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация
Файл DjVu ,разве не встречал книг в таком формате ?
У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация
Мне больше такая читалка для pdf и DjVu нравится.
У вас нет разрешения на просмотр ссылки, пожалуйста Вход или Регистрация
Встречал, конечно. Половина книг у меня в таком формате.Файл DjVu ,разве не встречал книг в таком формате ?
Твой файл не открывается.
Что-то в консерватории надо поправить.
Странно у меня все открываеться .Держи в pdf.Встречал, конечно. Половина книг у меня в таком формате.
Твой файл не открывается.
Что-то в консерватории надо поправить.
Эта книга открылась. Спасибо!
Я бы такую в бумажном виде купил. Встречу куплю.
Я бы такую в бумажном виде купил. Встречу куплю.
Володин почти скопировал оригинальный хэлп.
Это поинтереснее будет:
Это поинтереснее будет:

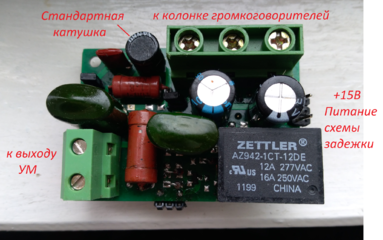

А вот как её выполнил я, со стандартной катушкой из магазина.
Посмотрим как она себя поведет и сделаем выводы.
