Омикрон. Компактный ультралинейный телефонный усилитель
Алюминиевый профиль толщиной 10мм.
Кстати, общие размеры 230х230х40мм.
Кстати, общие размеры 230х230х40мм.
Последнее редактирование:
Меня интересует этот усилитель как возможный выходной каскад для синусового генератора.
На данный момент у моего прототипа выходное сопротивление 54Ом (без фильтра RCR, только два резистора по 27Ом), установлен RC-демпфер, выходной катушки нет.
Вот первые результаты измерений на частоте 1 кГц (генератор Виктора).

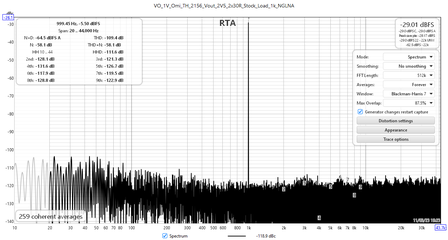

При нагрузке 1060Ом, при эффективном выходном напряжении 2,5В (7Впп), гармоники выше минимального уровня шума отсутствуют. Следует отметить, что выходной сигнал режекторного фильтра был усилен на 60дБ с помощью малошумящего усилителя (0,39 нВ/ртГц), а при спектральном анализе использовалось когерентное усреднение.

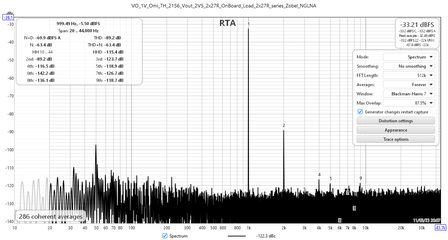

При совокупной нагрузке 108Ом (выходное сопротивление 54Ом плюс 54Ом после этого), при том же выходном напряжении, вторая гармоника составляет -140дБ относительно 2,5В, третья отсутствует, остальное незначительно.
Пробовал с 4562, 1656, 2156, 2134, 2x49990 на адаптере - все работает нормально.
Как ни странно, с 5532 кроме синуса наблюдаются колебания на частоте около 225 кГц.
Благодарен конструкторам этого очень хорошего усилителя.
На данный момент у моего прототипа выходное сопротивление 54Ом (без фильтра RCR, только два резистора по 27Ом), установлен RC-демпфер, выходной катушки нет.
Вот первые результаты измерений на частоте 1 кГц (генератор Виктора).
При нагрузке 1060Ом, при эффективном выходном напряжении 2,5В (7Впп), гармоники выше минимального уровня шума отсутствуют. Следует отметить, что выходной сигнал режекторного фильтра был усилен на 60дБ с помощью малошумящего усилителя (0,39 нВ/ртГц), а при спектральном анализе использовалось когерентное усреднение.
При совокупной нагрузке 108Ом (выходное сопротивление 54Ом плюс 54Ом после этого), при том же выходном напряжении, вторая гармоника составляет -140дБ относительно 2,5В, третья отсутствует, остальное незначительно.
Пробовал с 4562, 1656, 2156, 2134, 2x49990 на адаптере - все работает нормально.
Как ни странно, с 5532 кроме синуса наблюдаются колебания на частоте около 225 кГц.
Благодарен конструкторам этого очень хорошего усилителя.
Вложения
Размер: 108.4 KB
Просмотры: 131
Дата:
Вот и я собираюсь использовать Омикрон как выходной каскад генератора. Планирую поставить на выход RCR цепочку, но никак не определюсь с номиналами. Имеет ли смысл привязываться к 50-Омному BNC разъему?
А почему на выход генератора не хотите ставить высоколинейный буфер, например?
Мне нужно смешивать сигналы разных частот, например 19 и 20 кГц. С инвертирующим усилителем сделать это проще.
Я стандартизировал все соединения в моем измерительном приборе на 50 Ом, разъемы - BNC и SMA. Но тогда следует использовать только медные коаксиальные кабели.

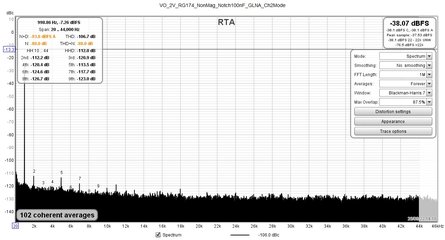

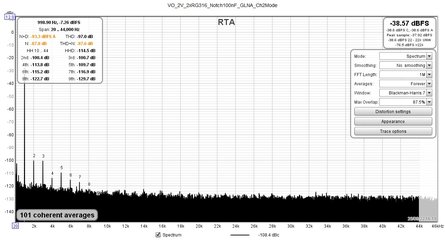

Пример: приложения показывают спектр генератора Виктора (выход: 2Vrms), подключенного к АЦП Cosmos медным кабелем RG174A и китайским кабелем RG316 со стальным сердечником, покрытым медью. В обоих случаях разъемы SMA использовались для подключения сигнала к режекторному фильтру и МШУ.
Как мы видим, RG316 производит искажения на 10 дБ выше, чем RG174A.
К сожалению, RG174A очень трудно найти, потому что RG174A / U является военным стандартом, и у него также есть стальной сердечник. К счастью, у него гораздо меньшие искажения, чем у RG316.
Мой запас RG174A (несколько метров) в сейфе
.
Пример: приложения показывают спектр генератора Виктора (выход: 2Vrms), подключенного к АЦП Cosmos медным кабелем RG174A и китайским кабелем RG316 со стальным сердечником, покрытым медью. В обоих случаях разъемы SMA использовались для подключения сигнала к режекторному фильтру и МШУ.
Как мы видим, RG316 производит искажения на 10 дБ выше, чем RG174A.
К сожалению, RG174A очень трудно найти, потому что RG174A / U является военным стандартом, и у него также есть стальной сердечник. К счастью, у него гораздо меньшие искажения, чем у RG316.
Мой запас RG174A (несколько метров) в сейфе
.Вложения
К этому списку можно добавить NJM4580 от JRC.
Работает со стоковой коррекцией (v.04).
Следует ли это так понимать, что версия v.04 оказалась самой стабильной и рекомендованной к повторению?
Вопрос поставлен не совсем корректно.
v.04 изначально имеет более широкую область устойчивости, при равной с v.11, v.12 линейности.
Это показано в теме про безуспешные бездарные попытки "допилинга" Омикрона, и неоднократно подтверждено в железе.
v.04 более устойчива и всеядна к применяемым ОУ.
Но она имеет относительно низкое входное сопротивление (около 2кОм).
Поэтому добавлены варианты, имеющие более высокое входное сопротивление (6 или 9,4кОм) при равной с v.04 устойчивости.
6кОм:
9,4кОм:
Конденсатора на 3,6пФ не нашлось. На плате установлен 5пФ.
При подключенных цепях кроссфида входное сопротивление усилителя снижается в 1,5 и в 1,2 раза в верхней и в нижней части звукового диапазона, соответственно.
Последнее редактирование:
для v.05 значение С2 вероятно ошибочное, должно быть 5пФ.
для v.07 значение R4 должно быть 4,7кОм.
Последнее редактирование:
R13, R14.
Независимо от версии.
Во втором канале, соответственно, R33, R34.
Независимо от версии.
Во втором канале, соответственно, R33, R34.
Последнее редактирование:
Да, нужно. Можно поднять их над платой на выводах и прислонить или приклеить к транзистору или радиатору. Можно обеспечить тепловой контакт с платой - диоды расположены рядом с радиатором, так что их температура близка к температуре радиатора. Я делал по второму варианту.
Ближе к концу этой недели планируются испытания одиночных ОУ через адаптер.
